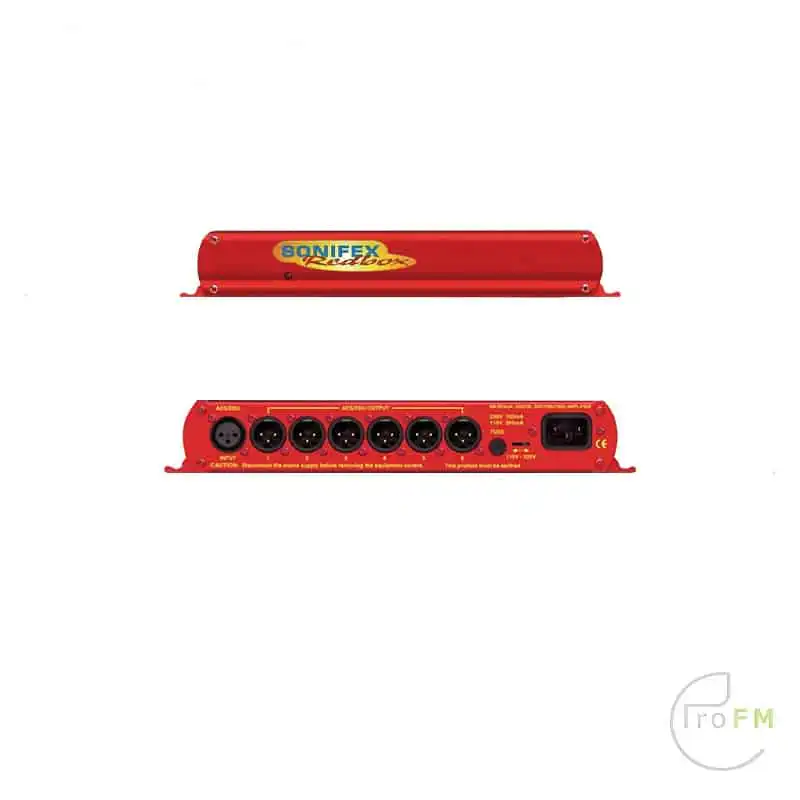

Sonifex Redbox RB-DDA6A AES/EBU Distributie Versterker
De Redbox RB-DDA6A digitale distributieversterker wordt gebruikt voor het distribueren van digitale audiogegevens in AES/EBU-formaat, waarbij zowel de audiogegevens als de statusinformatie van de ingang worden herhaald, terwijl er wordt genormaliseerd naar standaard digitale geluidsniveaus. De versterker heeft een enkele XLR-3 vrouwelijke AES/EBU audio-ingang die wordt gedistribueerd naar 6 XLR-3 mannelijke AES/EBU-uitgangen. Toepassingen zijn onder andere het distribueren van audio van een digitaal mengpaneel naar meerdere digitale recorders, of het voeden van meerdere studio’s met een uitgang van een DAT-machine.
Het kan input sample rates in het bereik van 30kHz – 100kHz en bit rates van 16, 20 en 24 bit accepteren. Hij kan dus gebruikt worden voor standaard CD signaal distributie op 16 bit 44.1kHz, maar ook voor hoge kwaliteit 24 bit 96kHz opname.
technische specificatie voor RB-DDA6A |
|
| Audiospecificatie | |
| Ingangsimpedantie: | 110Ω ±20% gebalanceerd |
| Uitgangsimpedantie: | 110Ω ±20% gebalanceerd |
| Bereik samplefreq: | 30-100kHz (inclusief 32kHz, 44,1kHz, 48kHz, 64kHz, 88,2kHz) & 96kHz) |
| Signaalniveau: | 2V/7V piek tot piek min/max |
| Verbindingen | |
| Ingangen: | 1 x AES/EBU XLR 3-pins female (gebalanceerd) |
| Uitgangen: | 6 x AES/EBU XLR 3-pins mannetje (gebalanceerd) |
| Netvoeding: | Gefilterde IEC, schakelbaar 110-120V of 220-240V, gezekerd, 6W max. |
| Zekeringswaarde: | Overspanningsbeveiliging 100mA 20 x 5mm (230VAC) Overspanningsbeveiliging 250mA 20 x 5mm (115VAC) |
| Type apparatuur | |
| RB-DDA6A: | 6-weg stereo AES/EBU digitale distributieversterker |
| Fysieke specificatie | |
| Afmetingen (onbewerkt): | 28cm (B) x 10,8cm (D) x 4,2cm (H) (1U) 11″ (B) x 4,3″ (D) x 1,7″ (H) (1U) |
| Afmetingen (in doos): | 36cm (B) x 20,5cm (D) x 6cm (H) 14,2″ (B) x 8″ (D) x 2,4″ (H) |
| Gewicht: | Netto: 0,95kg Bruto: 1.4kg Netto: 2.1lbs Bruto: 3.2lbs |
- Beschrijving
-
Sonifex Redbox RB-DDA6A AES/EBU Distributie Versterker
De Redbox RB-DDA6A digitale distributieversterker wordt gebruikt voor het distribueren van digitale audiogegevens in AES/EBU-formaat, waarbij zowel de audiogegevens als de statusinformatie van de ingang worden herhaald, terwijl er wordt genormaliseerd naar standaard digitale geluidsniveaus. De versterker heeft een enkele XLR-3 vrouwelijke AES/EBU audio-ingang die wordt gedistribueerd naar 6 XLR-3 mannelijke AES/EBU-uitgangen. Toepassingen zijn onder andere het distribueren van audio van een digitaal mengpaneel naar meerdere digitale recorders, of het voeden van meerdere studio’s met een uitgang van een DAT-machine.
Het kan input sample rates in het bereik van 30kHz – 100kHz en bit rates van 16, 20 en 24 bit accepteren. Hij kan dus gebruikt worden voor standaard CD signaal distributie op 16 bit 44.1kHz, maar ook voor hoge kwaliteit 24 bit 96kHz opname.
- Specificaties
-
technische specificatie voor RB-DDA6A
Audiospecificatie Ingangsimpedantie: 110Ω ±20% gebalanceerd Uitgangsimpedantie: 110Ω ±20% gebalanceerd Bereik samplefreq: 30-100kHz (inclusief 32kHz, 44,1kHz, 48kHz, 64kHz, 88,2kHz)
& 96kHz)Signaalniveau: 2V/7V piek tot piek min/max Verbindingen Ingangen: 1 x AES/EBU XLR 3-pins female (gebalanceerd) Uitgangen: 6 x AES/EBU XLR 3-pins mannetje (gebalanceerd) Netvoeding: Gefilterde IEC, schakelbaar 110-120V of 220-240V, gezekerd, 6W max. Zekeringswaarde: Overspanningsbeveiliging 100mA 20 x 5mm (230VAC)
Overspanningsbeveiliging 250mA 20 x 5mm (115VAC)Type apparatuur RB-DDA6A: 6-weg stereo AES/EBU digitale distributieversterker Fysieke specificatie Afmetingen (onbewerkt): 28cm (B) x 10,8cm (D) x 4,2cm (H) (1U)
11″ (B) x 4,3″ (D) x 1,7″ (H) (1U)Afmetingen (in doos): 36cm (B) x 20,5cm (D) x 6cm (H)
14,2″ (B) x 8″ (D) x 2,4″ (H)Gewicht: Netto: 0,95kg Bruto: 1.4kg
Netto: 2.1lbs Bruto: 3.2lbs
