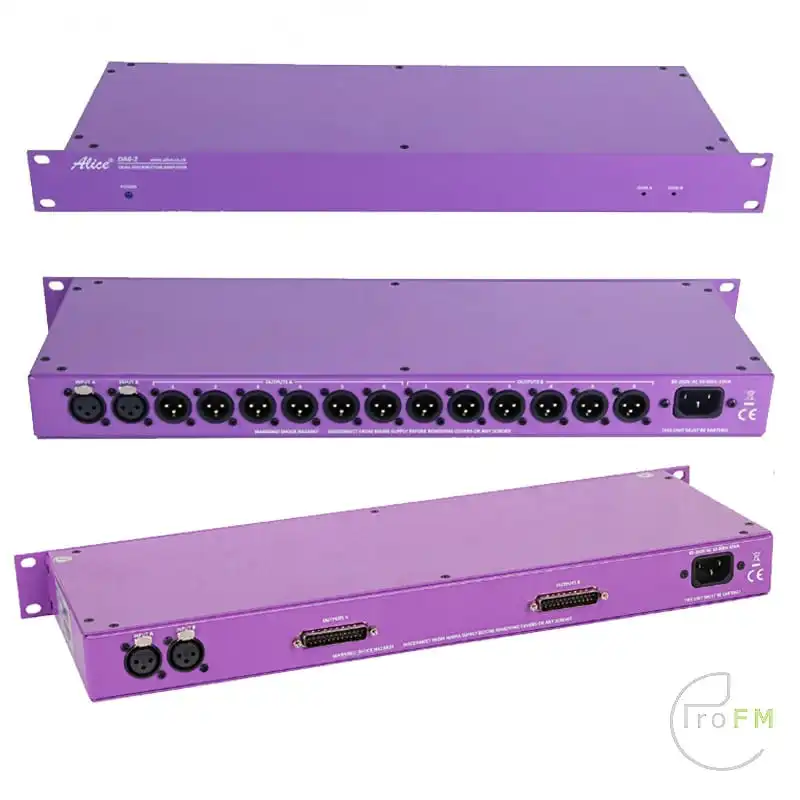

Alice DA6-2 MKII Distributie Versterker
De Alice DA6-2 MKII is een 19″ distributieversterker met zes uitgangen voor rackmontage en hoge prestaties, ontworpen om meerdere audio feeds te leveren in stereo en dubbele mono toepassingen. Hij kan ook worden geconfigureerd als een enkele twaalf uitgangen distributieversterker door de werking van interne koppelingen.
Alle audio-aansluitingen zijn via professionele standaard XLR-connectors en 25-weg D-Sub. Beide versies hebben hun ingangen via een paar vrouwelijke Neutrik XLR’s. Uitgangen zijn beschikbaar in twee opties i) XLR’s (12 x male met individuele uitgangen) en D-Subs (2 x male 25 way D-Subs, één voor links en één voor rechts volgens de TascamTM bedradingsstandaard). Alle in- en uitgangen zijn elektronisch gebalanceerd en zwevend en kunnen daarom indien nodig afzonderlijk ongebalanceerd worden gemaakt (zie hieronder). Merk op dat het ongebalanceerd maken van een ingang of uitgang geen enkel effect heeft op het niveau of de gebalanceerde aard van de overige ingangen en uitgangen, zodat elke combinatie van gebalanceerde en ongebalanceerde apparatuur mogelijk is.
De ingangsimpedantie van de DA6-2MKII is in de fabriek ingesteld op 20K ohm, maar kan worden gewijzigd in 600 ohm door middel van interne koppelingen. De geluidsniveaus kunnen worden aangepast met de multi-turn trimknoppen op het voorpaneel. Voor het aansluiten van ongebalanceerde apparatuur moet pin 3 van de XLR-connector worden vastgemaakt aan pin 1 (pinnummers staan meestal in zowel stekkers als stopcontacten). De ongebalanceerde aansluitingen worden dan gemaakt op pin1/3 (massa) en pin 2 (signaal).
Technische specificaties
Ingangsimpedantie: intern selecteerbaar 20k ohm of 600 ohm gebalanceerd
Ingang: afwijzing van common-mode: 60dB typisch
Frequentiebereik: 20Hz tot 20kHz ±0,2dB
Faseverschuiving: 20Hz <1° 20kHz<5°
Ruis: -100dB (RMS 30Hz tot 15kHz) bij eenheidsversterking – Ref + 8dBu uitgang
Vervorming: (THD) + 8dBu uitgang: 40Hz 0,006% – 1kHz 0,006% 10kHz 0,02%
Uitgangsimpedantie: <1 ohm gebalanceerd en zwevend
Minimale belasting: 600 ohm
Versterkingsbereik: instelbaar tot 20dB versterking en 10dB verlies
Max. ingangsniveau: +28dBu
Max. uitgangsniveau: +26dBu bij 5k ohm +24dBu bij 600 ohm 0dBu = 0,775 volt RMS
100% vervaardigd in het Verenigd Koninkrijk
Netvoeding: 85v tot 250v AC-werking
Stroomverbruik: 20VA
Details behuizing: 1U 19″ rekmontage, totale diepte 165mm
Verzendgewicht: 1,95 kg
