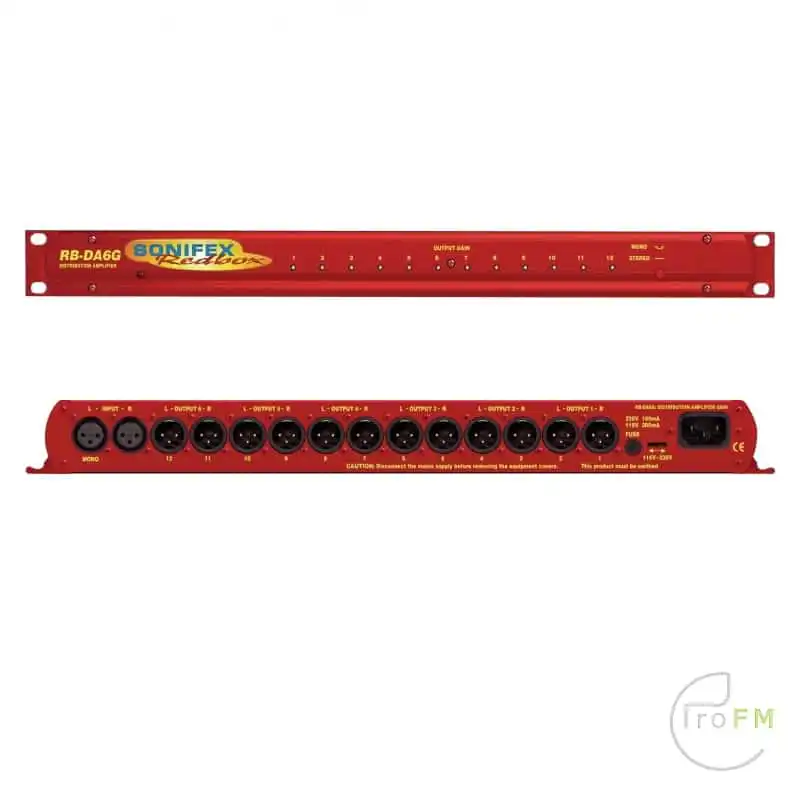

Sonifex Redbox RB-DA6G Distributie Versterker
De Sonifex RB-DA6 is een 1U stereoversterker voor rekmontage met hoge prestaties in 6 richtingen voor het splitsen van een bron in een aantal verschillende uitgangen.
De RB-DA6 heeft 1 stereo-ingang en 6 stereo-uitgangen. Hij kan ook zo worden geconfigureerd dat 1 mono-ingang kan worden verdeeld over 12 uitgangen met behulp van een schakelaar die verzonken zit op het voorpaneel om te voorkomen dat er per ongeluk tegenaan wordt gestoten.
De XLR-3 in- en uitgangen zijn elektronisch gebalanceerd en kunnen ongebalanceerd worden aangesloten. Elke uitgang is afzonderlijk gebufferd zodat een kortsluiting op de ene uitgang geen invloed heeft op de andere. De linker en rechter ingangsversterkingsregelaars (normaliseren) zijn vooraf ingestelde potentiometers die toegankelijk zijn via het voorpaneel.
De uitgangsversterking kan worden gevarieerd van -8dB tot 18dB, wat handig is voor het normaliseren van consumenten- en professionele signalen tot uitgangen van respectievelijk -15dBu en 0dBu.
Technische specificaties voor RB-DA6G |
|
| Audiospecificatie | |
| Maximaal ingangsniveau: | 28dBu |
| Maximaal uitgangsniveau: | 28dBu |
| Frequentiebereik: | 20Hz tot 20kHz ±0,1dB (600Ω belasting, ref 1kHz) |
| Versterkingsbereik: | Instelbaar 8dB verlies tot 18dB versterking (12 instelbare potmeters) |
| Common Mode Afwijzing: | >66 dB normaal gesproken |
| Ingangsimpedantie: | >20kΩ overbrugging |
| Uitgangsimpedantie: | <50Ω |
| Vervorming: | 0,01% THD @ 1kHz, ref 8dBu uitgang |
| Lawaai: | -88dB unity gain, ref 8dBu uitgang |
| Verbindingen | |
| Ingangen: | 2 x XLR 3-pins female (gebalanceerd, kan ongebalanceerd zijn) |
| Uitgangen: | 12 x XLR 3 pin mannelijk (gebalanceerd, kan ongebalanceerd zijn) |
| Netvoeding: | Gefilterde IEC, schakelbaar 110-120V of 220-240V, gezekerd, 6W max. |
| Zekeringswaarde: | Overspanningsbeveiliging 100mA 20 x 5mm (230VAC) Overspanningsbeveiliging 250mA 20 x 5mm (115VAC) |
| Type apparatuur | |
| RB-DA6G: | 6-weg stereo distributieversterker met uitgangsversterkingsregeling |
| Fysieke specificatie | |
| Afmetingen (onbewerkt): | 48cm (B) x 10,8cm (D) x 4,2cm (H) (1U) 19″ (B) x 4,3″ (D) x 1,7″ (H) (1U) |
| Afmetingen (in doos): | 58,5cm (B) x 22,5cm (D) x 7cm (H) 23″ (B) x 8,9″ (D) x 2,8″ (H) |
| Gewicht: | Netto: 1,3kg Bruto: 1.9kg Netto: 2.9lbs Bruto: 4.2lbs |
- Beschrijving
-
Sonifex Redbox RB-DA6G Distributie Versterker
De Sonifex RB-DA6 is een 1U stereoversterker voor rekmontage met hoge prestaties in 6 richtingen voor het splitsen van een bron in een aantal verschillende uitgangen.
De RB-DA6 heeft 1 stereo-ingang en 6 stereo-uitgangen. Hij kan ook zo worden geconfigureerd dat 1 mono-ingang kan worden verdeeld over 12 uitgangen met behulp van een schakelaar die verzonken zit op het voorpaneel om te voorkomen dat er per ongeluk tegenaan wordt gestoten.De XLR-3 in- en uitgangen zijn elektronisch gebalanceerd en kunnen ongebalanceerd worden aangesloten. Elke uitgang is afzonderlijk gebufferd zodat een kortsluiting op de ene uitgang geen invloed heeft op de andere. De linker en rechter ingangsversterkingsregelaars (normaliseren) zijn vooraf ingestelde potentiometers die toegankelijk zijn via het voorpaneel.
De uitgangsversterking kan worden gevarieerd van -8dB tot 18dB, wat handig is voor het normaliseren van consumenten- en professionele signalen tot uitgangen van respectievelijk -15dBu en 0dBu. - Specificaties
-
Technische specificaties voor RB-DA6G
Audiospecificatie Maximaal ingangsniveau: 28dBu Maximaal uitgangsniveau: 28dBu Frequentiebereik: 20Hz tot 20kHz ±0,1dB (600Ω belasting, ref 1kHz) Versterkingsbereik: Instelbaar 8dB verlies tot 18dB versterking (12 instelbare potmeters) Common Mode Afwijzing: >66 dB normaal gesproken Ingangsimpedantie: >20kΩ overbrugging Uitgangsimpedantie: <50Ω Vervorming: 0,01% THD @ 1kHz, ref 8dBu uitgang Lawaai: -88dB unity gain, ref 8dBu uitgang Verbindingen Ingangen: 2 x XLR 3-pins female (gebalanceerd, kan ongebalanceerd zijn) Uitgangen: 12 x XLR 3 pin mannelijk (gebalanceerd, kan ongebalanceerd zijn) Netvoeding: Gefilterde IEC, schakelbaar 110-120V of 220-240V, gezekerd, 6W max. Zekeringswaarde: Overspanningsbeveiliging 100mA 20 x 5mm (230VAC)
Overspanningsbeveiliging 250mA 20 x 5mm (115VAC)Type apparatuur RB-DA6G: 6-weg stereo distributieversterker met uitgangsversterkingsregeling Fysieke specificatie Afmetingen (onbewerkt): 48cm (B) x 10,8cm (D) x 4,2cm (H) (1U)
19″ (B) x 4,3″ (D) x 1,7″ (H) (1U)Afmetingen (in doos): 58,5cm (B) x 22,5cm (D) x 7cm (H)
23″ (B) x 8,9″ (D) x 2,8″ (H)Gewicht: Netto: 1,3kg Bruto: 1.9kg
Netto: 2.9lbs Bruto: 4.2lbs
