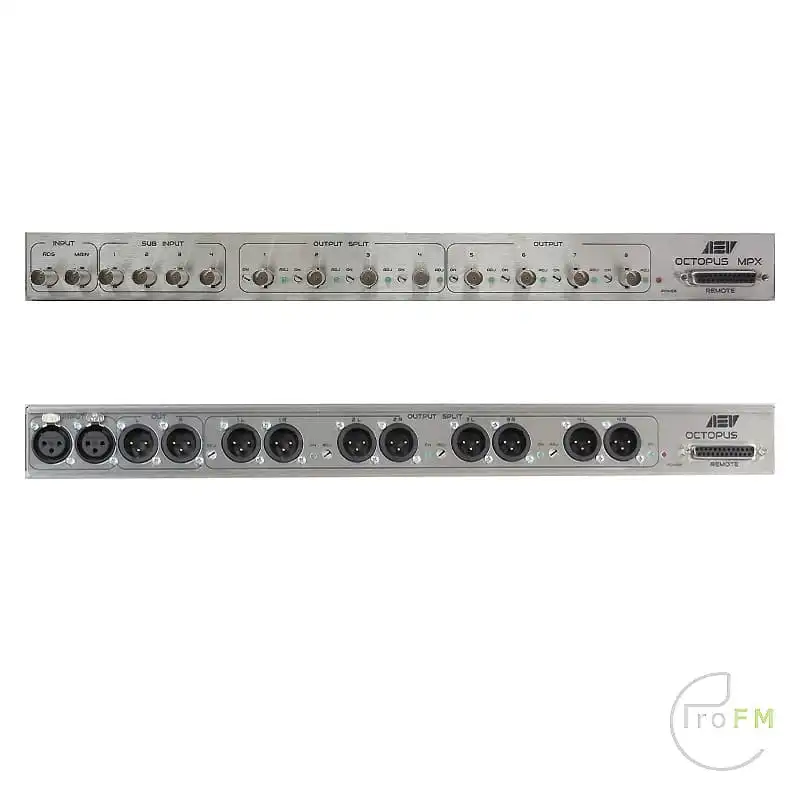

AEV Octopus Split MPX Audio Verdeler

AEV OCTOPUS SPLIT MPX Verdeler

Gebruik OCTPUS MPX SPLIT om over te schakelen van de hoofdbron naar vier verschillende secundaire bronnen. U kunt meerdere OCTPUS MPX SPLIT eenheden in cascademodus aansluiten via de Main expander-uitgang van elke eenheid. De versterking van de uitgangen kan worden ingesteld met een potentiometer, elke uitgang kan worden ingesteld met een potentiometer en een led geeft de status van de uitgangen weer (hoofd- of subingangen). De OCTPUS MPX SPLIT heeft één MPX ingang, vijf MPX uitgangen; de in- en uitgangen zijn elektronisch gebalanceerd elke uitgang is afzonderlijk gebufferd zodat een kortsluiting op de ene uitgang geen invloed heeft op de andere.

OCTPUS MPX SPLIT kan externe regelaars normaal uit of normaal aan, constant of pulserend accepteren; de ingangen zijn opto-geïsoleerd en de configuratie kan via het paneel worden uitgevoerd. OCTPUS MPX SPLIT levert een opto-geïsoleerde uitgangsregeling die de status van de interne audioswitcher doorgeeft.
De status van de uitgangsopto-coupler kan worden geprogrammeerd: normaal aan, uit, constant of pulserend. OCTPUS MPX SPLIT is uitgerust met een by-pass relais om in elk geval de doorgang van het hoofdsignaal te garanderen bij stroomuitval.

INVOER MPX
Analoge audio-ingang: BNC geaard aan chassis
Ingangsimpedantie: KΩ
Common mode rejection: Meer dan 50 dB (30 Hz 15 KHz)
Connectoren: BNC geaard aan chassis

UITGANG MPX
Composietuitgang: BNC-uitgang met niveauregeling
Uitgangsniveau: Zoals ingangsniveau in transparante modus, -6 ÷ +6 dBu in absolute modus.
Uitgangsimpedantie: 50Ω
Connectoren: BNC geaard aan chassis

ALGEMENE SPECIFICATIES
Stereoscheidingsdegradatie: < 1 dB
Vervorming tot 1 KHz: < 0.01%
Signaal/ruisverhouding: < 85 dB (CCIR)
Stereoscheiding: Meer dan 64 dB 30 Hz ÷15 KHz (78 dB @ 1 KHz)

LOGISCHE INGANG
Configuratie: Opto-gekoppeld (met interne 330Ω bescherming)
Typische spanningsingang: 5 Vdc (voor 10 mA ingang)
Max. omgekeerd voltage: 5 Vdc
Aansluiting: RJ45 vrouwelijk

LOGISCHE UITGANG
Configuratie: Optisch solid-state relais
Maximale spanning: 50 Vac/dc
Maximale stroom: 100 mA
Aansluiting: RJ45 vrouwelijk
Vereist vermogen: 90 – 264 V ~ 50 – 60 Hz
Verbruik: 4 W
Voeding: maximaal vermogen 8 W
Afmetingen (BxHxD): 48,3 x 20 x 4,4 cm 1 rack-eenheid
Gewicht: 2,5 kg. (5,5 Lbs)
Bedrijfstemperatuur: 0 ÷ 50° C.
