Sonifex AVN-AH8 8 Kanaals Hoofdtelefoon versterker Dante

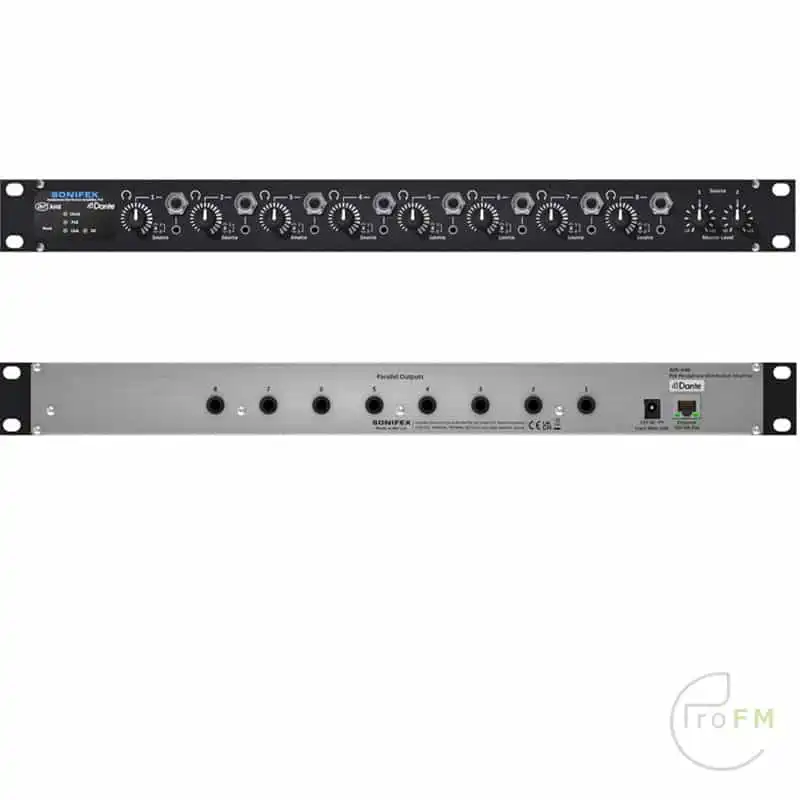

De AVN-AH8 meer kanaals hoofdtelefoon versterker is een 1U rack-mount die 2 sets stereo audio distribueert naar maximaal 8 verschillende sets hoofdtelefoons, gevoed vanuit het Dante AoIP-netwerk. Een typische toepassing kan zijn om gasten in een radiostudio te voorzien van gemeenschappelijke koptelefoon feeds die rechtstreeks van het AoIP-netwerk komen.
Elke uitgang heeft ongebalanceerde 1/4″ & 3,5mm jackaansluitingen op het voorpaneel en een roterende niveauregeling. De potentiometers op het voorpaneel passen het volume van de hoofdtelefoon aan van mute (volledig linksom) tot 0dB versterking wanneer volledig rechtsom. Dit is handig als het niveau van de Dante stream laag of hoog is en aangepast moet worden.
Er zitten 8 parallelle 1/4″ aansluitingen op het achter paneel, voor eenvoudige bedrading als het apparaat in een gesloten rek wordt geïnstalleerd.
Elk van de 8 professionele hoofdtelefoonuitgangen kan kiezen tussen 2 stereo Dante bronnen die gerouteerd worden via de Dante controller. Het niveau van elke stereo Dante stream kan ±12dB worden aangepast met een van de twee draaiknoppen op het voorpaneel. De unit ondersteunt AES67-werking en is compatibel met Dante Domain Manager.
Het voorpaneel van de AVN-AH8 bevat een voedings-LED (PoE), een DC-LED, een netwerk linkstatus LED en een klok-LED. Er is ook een verzonken resetschakelaar voorzien.
De unit wordt gevoed via Power over Ethernet (PoE) of een 12VDC ingang via een 2,5 mm DC ingang, minimaal 2A.
- 8 x 1/4″ & 3,5mm jack-aansluitingen op het voorpaneel.
- 8 x parallelle aansluitingen op achter paneel
- 8 potentiometers voor volumeregeling.
- Keuzeschakelaar voor elke hoofdtelefoonuitgang tussen 2 dubbelkanaals Dante-bronnen.
- 2 x master niveau regeling, één voor elke stereo Dante-ingang.
- 1 x RJ45 Dante-connector (100 Mb/s Ethernetpoort).
- LED-statusindicatoren voor PoE, Link, DC en Clock.
- Configuratie met Dante Controller.
- Werkt volgens AES67 en Dante Domain Manager.
- Gevoed door PoE.
- 1U 19″ rackmount vormfactor.
| Technische specificaties voor AVN-AH8 | |
| Netwerk en AoIP | |
| AoIP-standaard: | Dante |
| Aantal kanalen: | 4 Ontvangen |
| Aantal streams: | 2 Ontvangen |
| Voorbeeldtarieven: | 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz |
| Coderingsindeling: | Lineaire PCM, 16, 24 of 32 bits |
| Ondersteuning voor AES67: | Ja |
| Connectiviteit: | 1 x RJ45 |
| Snelheid: | 100 mps |
| Klaar voor Dante Domain Manager | Ja |
| PoE-voeding | |
| Standaard | 802.3af |
| Klasse | 0 |
| PD Vermogensbereik | 0,44 W tot 12,94 W |
| Typisch stroomverbruik PSE | 6 W |
| Max. stroomverbruik PSE | 15.4 W |
| Aansluitingen en bedieningselementen op het voorpaneel | |
| LED-indicatoren | Klok-LED – geeft geldige klok op AoIP-netwerk aan PoE LED – geeft aanwezigheid van voeding aan Link-LED – geeft de status van de netwerkverbinding aan DC-LED – geeft aan dat er DC-stroom aanwezig is |
| Reset: | Verzonken resetknop voor systeem |
| Koptelefoonuitgangen: | 8 x dubbele 1/4″/3,5mm jack-aansluitingen |
| Volumeregeling hoofdtelefoonuitgang: | 8 x dubbele log-potentiometers |
| Ingangsbron voor hoofdtelefoon selecteren: | 8 x tuimelschakelaars voor individuele bronselectie tussen twee stereo-ingangen |
| Ingangsniveauregeling: | 2 x dubbele lineaire potentiometers, 1 voor elke set stereo-ingangen |
| Aansluitingen achterpaneel | |
| Parameter | Beschrijving |
| Netwerk | Ethernetpoort (geschikt voor 100Mbps) voor data- en PoE-verbinding |
| Parallelle uitgangen voor hoofdtelefoon: | 8 x ¼” jack-aansluitingen voor parallelle hoofdtelefoonuitgangen 1-8 |
| DC-voeding in: | 1 x Vergrendelbare 2,5 mm DC-ingang, minimaal 2 A. |
| Specificaties Dante Netwerk naar Hoofdtelefooningang | |
| Hoofdniveau aanpassen | ±12 dB |
| Specificaties hoofdtelefoonuitgang | |
| Parameter | Beschrijving |
| Uitgangsimpedantie: | In staat om 150mW te sturen in een 32Ω tot 600Ω hoofdtelefoon |
| Maximaal uitgangsniveau: | +18dBu niet-geklemd |
| D naar A Line-Up: | 0dBFS = +18dBu (Volume = 100%, Masterniveau = 50% = 0dB) |
| Volume Pot Bereik | -80 dB (volume = 0%) tot 0 dB (volume = 100%) |
| Frequentiebereik: | 20Hz tot 20kHz, +0/-0,5dB (ref 1kHz) |
| THD+N: | <0,07%, -10dBFS ingang, volume = 100%, masterniveau = 50% = 0dB, 20Hz tot 20kHz, 20kHz BW |
| Dynamisch bereik: | 108dB, volume = 100%, masterniveau = 50% = 0dB, 20kHz BW |
| Overspraak: | <-95dB @ 1kHz |
| Uitgang pin-out hoofdtelefoonaansluiting | |
| Pin | Functie |
| Tip | Links |
| Ring | Rechts |
| Scherm | 0V gemeenschappelijk |
| Type apparatuur | |
| AVN-AH8 | 8 stereo analoge hoofdtelefoonuitgangen Dante-interface, PoE |
| Fysieke specificatie | |
| Afmetingen (onbewerkt): | 48cm (B) x 11cm (D) x 4,3cm (H)(1U) 19″ (B) x 4,3″ (D) x 1,7″ (H) |
| Afmetingen (in doos): | 58,5cm (B) x 22,5cm (D) x 7cm (H) 23″ (B) x 8,9″ (D) x 2,8″ (H) |
| Gewicht: | Netto: 1,4kg Bruto: 2,0kg Netto: 3.1lbs Bruto: 4.4lbs |
