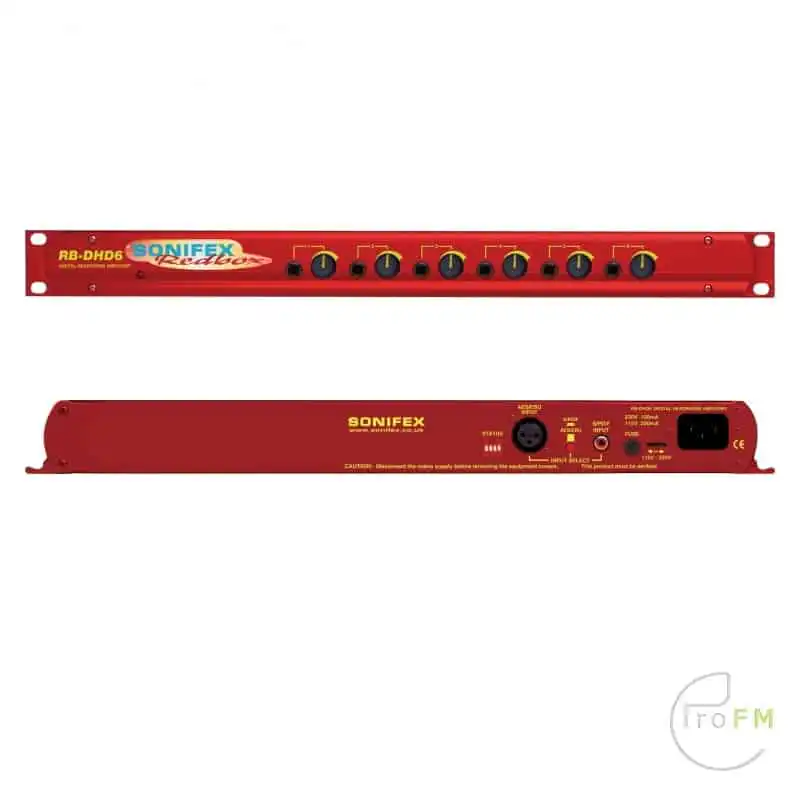

Sonifex Redbox RB-DHD6 Koptelefoon Distributie Versterker
De RB-HD6 hoofdtelefoonversterker is een 1U rack-mount die stereo audio distribueert naar maximaal 6 verschillende hoofdtelefoons, of kan worden gebruikt als 6 onafhankelijke hoofdtelefoonversterkers, elk met een eigen ingang en volumeregeling. Een typische toepassing is het leveren van gemeenschappelijke hoofdtelefoonfeeds voor gasten in een radiostudio, met een apart afgeleide feed, misschien inclusief talk-back, voor de presentator.
De belangrijkste stereo-ingang bevindt zich op XLR-3 connectoren op het achterpaneel die elektronisch gebalanceerd zijn en ongebalanceerd kunnen worden aangesloten. Een stereo/mono ingangskeuzeschakelaar op het achterpaneel verwisselt de linker- en rechteruitgang voor een mono-voeding naar de hoofdtelefoon. De unit kan een override audiosignaal ontvangen via een jackaansluiting voor elk uitgangskanaal. Door de jackplug aan te sluiten, wordt de hoofdtelefoonuitgang omgeleid van het master-audiosignaal naar de audio die aanwezig is op de jackplug.
De override audio-ingangen kunnen ook afzonderlijk worden geconfigureerd als parallelle uitgangen van de contactdozen aan de voorkant, door interne jumpers in te stellen. De mastervolumeregelaar past het algemene niveau van de 6 uitgangen aan en heeft geen invloed op het niveau van de kanalen die de override ingangen gebruiken. Het mastervolume kan worden uitgeschakeld met interne jumpers.
| Technische specificaties voor RB-DHD6 | |
| Audiospecificatie | |
| Uitgangsniveau: | Drijft 150mW aan in 32Ω tot 600Ω hoofdtelefoons |
| Dynamisch bereik: | >100dB |
| Ingangsimpedantie: | 110Ω ±20% AES/EBU 75Ω ±15% S/PDIF |
| Max. uitgangsniveau: | 12dBu ongebalanceerd |
| Bereik hoofdtelefoonversterking: | -80dBu tot 12dBu |
| Meetfrequentiebereik: | 30kHz-100kHz |
| Verbindingen | |
| Digitale ingangen: | 1 x AES/EBU XLR 3-pins female, 1 x S/PDIF RCA phono |
| Koptelefoonuitgangen: | 6 x ¼” (6,35 mm) A/B-gauge 3-polige stereo jack-aansluitingen |
| Netvoeding: | Gefilterde IEC, 110V-120V, of 220-240V, gezekerd, 10W max. |
| Zekeringswaarde: | Overspanningsbeveiliging 100mA 20 x 5mm (230VAC) Overspanningsbeveiliging 250mA 20 x 5mm (115VAC) |
| Operationele controles | |
| De-emphase Aan/Uit: | Selectie DIP-schakelaar |
| Digitale ingang selecteren: | AES/EBU of S/PDIF, via drukschakelaar |
| Type apparatuur | |
| RB-DHD6: | Digitale 6-weg stereo hoofdtelefoonversterker |
| Fysieke specificatie | |
| Afmetingen (onbewerkt): | 48cm (B) x 10,8cm (D) x 4,2cm (H) (1U) 19″ (B) x 4,3″ (D) x 1,7″ (H) (1U) |
| Afmetingen (in doos): | 58,5cm (B) x 22,5cm (D) x 7cm (H) 23″ (B) x 8,9″ (D) x 2,8″ (H) |
| Gewicht: | Netto: 1,6kg Bruto: 2,2kg Netto: 3,5lbs Bruto: 4.8lbs |
- Beschrijving
-
Sonifex Redbox RB-DHD6 Koptelefoon Distributie Versterker
De RB-HD6 hoofdtelefoonversterker is een 1U rack-mount die stereo audio distribueert naar maximaal 6 verschillende hoofdtelefoons, of kan worden gebruikt als 6 onafhankelijke hoofdtelefoonversterkers, elk met een eigen ingang en volumeregeling. Een typische toepassing is het leveren van gemeenschappelijke hoofdtelefoonfeeds voor gasten in een radiostudio, met een apart afgeleide feed, misschien inclusief talk-back, voor de presentator.
De belangrijkste stereo-ingang bevindt zich op XLR-3 connectoren op het achterpaneel die elektronisch gebalanceerd zijn en ongebalanceerd kunnen worden aangesloten. Een stereo/mono ingangskeuzeschakelaar op het achterpaneel verwisselt de linker- en rechteruitgang voor een mono-voeding naar de hoofdtelefoon. De unit kan een override audiosignaal ontvangen via een jackaansluiting voor elk uitgangskanaal. Door de jackplug aan te sluiten, wordt de hoofdtelefoonuitgang omgeleid van het master-audiosignaal naar de audio die aanwezig is op de jackplug.
De override audio-ingangen kunnen ook afzonderlijk worden geconfigureerd als parallelle uitgangen van de contactdozen aan de voorkant, door interne jumpers in te stellen. De mastervolumeregelaar past het algemene niveau van de 6 uitgangen aan en heeft geen invloed op het niveau van de kanalen die de override ingangen gebruiken. Het mastervolume kan worden uitgeschakeld met interne jumpers.
- Specificaties
-
Technische specificaties voor RB-DHD6 Audiospecificatie Uitgangsniveau: Drijft 150mW aan in 32Ω tot 600Ω hoofdtelefoons Dynamisch bereik: >100dB Ingangsimpedantie: 110Ω ±20% AES/EBU 75Ω ±15% S/PDIF Max. uitgangsniveau: 12dBu ongebalanceerd Bereik hoofdtelefoonversterking: -80dBu tot 12dBu Meetfrequentiebereik: 30kHz-100kHz Verbindingen Digitale ingangen: 1 x AES/EBU XLR 3-pins female,
1 x S/PDIF RCA phonoKoptelefoonuitgangen: 6 x ¼” (6,35 mm) A/B-gauge 3-polige stereo jack-aansluitingen Netvoeding: Gefilterde IEC, 110V-120V, of 220-240V, gezekerd, 10W max. Zekeringswaarde: Overspanningsbeveiliging 100mA 20 x 5mm (230VAC)
Overspanningsbeveiliging 250mA 20 x 5mm (115VAC)Operationele controles De-emphase Aan/Uit: Selectie DIP-schakelaar Digitale ingang selecteren: AES/EBU of S/PDIF, via drukschakelaar Type apparatuur RB-DHD6: Digitale 6-weg stereo hoofdtelefoonversterker Fysieke specificatie Afmetingen (onbewerkt): 48cm (B) x 10,8cm (D) x 4,2cm (H) (1U)
19″ (B) x 4,3″ (D) x 1,7″ (H) (1U)Afmetingen (in doos): 58,5cm (B) x 22,5cm (D) x 7cm (H)
23″ (B) x 8,9″ (D) x 2,8″ (H)Gewicht: Netto: 1,6kg Bruto: 2,2kg
Netto: 3,5lbs Bruto: 4.8lbs
