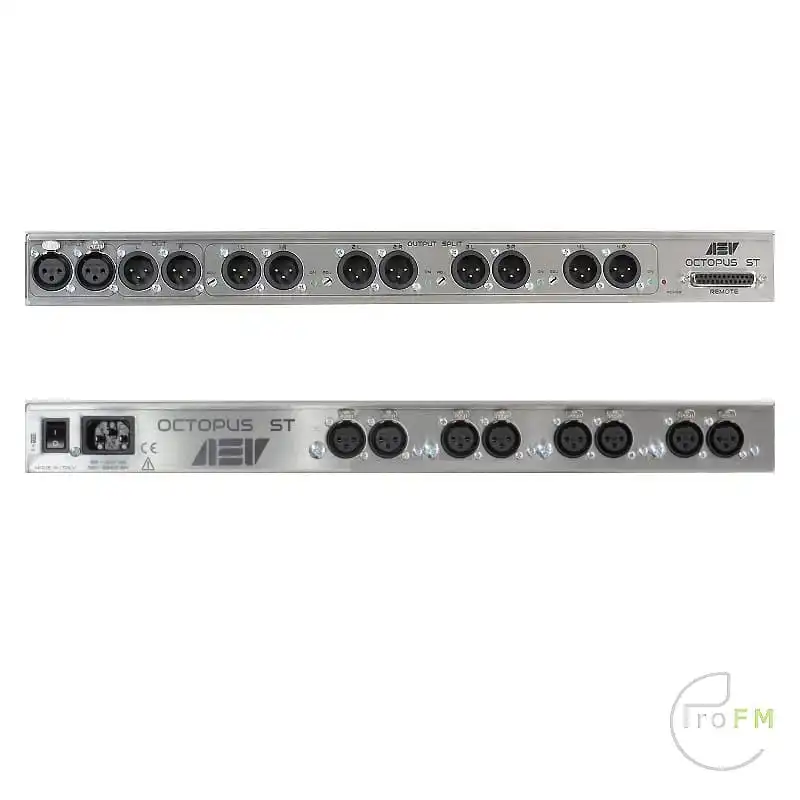

AEV OCTOPUS SPLIT ST Audioverdeler

De AEV OCTOPUS ST SPLIT heeft: een Main stereo gebalanceerde lijningang, vier Sub stereo gebalanceerde ingangen, vier Stereo gebalanceerde uitgangen en een Main expander stereo uitgang. Gebruik OCTOPUS ST SPLIT in de Studio voor het overschakelen van de hoofdbron naar vier verschillende secundaire bronnen. U kunt meerdere OCTOPUS ST SPLIT-units in cascademodus aansluiten met behulp van de Main expander-uitgang van elke unit.

De versterking van de uitgangen kan worden gevarieerd met een potentiometer en een led geeft de status van elke uitgang weer (hoofd- of subingang). De OCTOPUS ST SPLIT heeft één stereo gebalanceerde lijningang en vijf stereo gebalanceerde uitgangen; de XLR-3 in- en uitgangen zijn elektronisch gebalanceerd. Elke uitgang is afzonderlijk gebufferd zodat kortsluiting op de ene uitgang geen invloed heeft op de andere. OCTOPUS ST SPLIT kan externe regelaars normaal uit of normaal aan, constant of pulserend accepteren; de ingangen zijn opto-geïsoleerd en de configuratie kan via het paneel worden uitgevoerd.

OCTOPUS ST SPLIT levert een opto-geïsoleerde uitgangsregeling die de status van de interne audioswitcher doorgeeft. De status van de uitgangsopto-coupler kan worden geprogrammeerd: normaal aan, uit, constant of pulserend. OCTOPUS ST SPLIT is uitgerust met een by-pass relais om in elk geval de doorgang van het hoofdsignaal te garanderen bij stroomuitval.

NPUT L/R
Analoge audio-ingang: configuratie Elektronisch gebalanceerd links & rechts
Ingangsniveau: -12 ÷ +12 dBu
Ingangsimpedantie: 10 KΩ
Common mode rejection: Meer dan 50 dB (30 Hz 15 KHz)
Aansluitingen: XLR vrouwelijk, EMI onderdrukt

UITGANG L/R
Analoge audio-uitgang: configuratie Elektronisch gebalanceerd links & rechts
Uitgangsniveau: Zoals ingangsniveau in transparante modus, -12 ÷ +12 dBu in absolute modus.
Uitgangsimpedantie: 100Ω
Aansluitingen: XLR Mannelijk, EMI onderdrukt
Frequentiebereik: 20 Hz tot 20 KHz ±0,1dB

LOGISCHE INGANG
Configuratie: Opto-gekoppeld (met interne 330Ω bescherming)
Typische spanningsingang: 5 Vdc (voor 10 mA ingang)
Max. omgekeerd voltage: 5 Vdc
Aansluiting: RJ45 vrouwelijk

LOGISCHE UITGANG
Configuratie: Optisch solid-state relais
Maximale spanning: 50 Vac/dc
Maximale stroom: 100 mA
Aansluiting: RJ45 vrouwelijk

ALGEMENE SPECIFICATIES
Stereoscheidingsdegradatie: < 1 dB
Vervorming tot 1 KHz: < 0.01%
Signaal/ruisverhouding: < 85 dB (CCIR)
Vereist vermogen: 90 – 264 V ~ 50 – 60 Hz
Verbruik: 4 W
Voeding: maximaal vermogen 8 W
Afmetingen (BxHxD): 48,3 x 20 x 4,4 cm 1 rack-eenheid
Gewicht: 2,5 kg. (5,5 Lbs)
Bedrijfstemperatuur: 0 ÷ 50° C.
