ProFM BBDP3 Breedband Dipool Antenne Systeem Inox 2 Array

 1.099,00

ProFM BBDP3 Breedband Dipool Antenne Systeem Inox 2 Array

Het ProFM BBDP3 Breedband Dipool Antenne Systeem Inox 2 Array is ontworpen voor de FM Broadcast Band (87,5 -108 MHz). Elke antenne bestaat uit een balun feed verticale dipool en is gemaakt van bestendig roestvrij staal. Complete set van 2 antennes met toebehoren.

Categorie: Artikelnummer: 1201 Tags:

Beschrijvingrijving

ProFM BBDP3 Breedband Dipool Antenne Systeem Inox 2 Array

Maak kennis met de ProFM BBDP3 breedband dipoolantenne Inox, een geavanceerde oplossing op maat voor de FM-omroepband (87,5 – 108 MHz). Elke antenne in de serie is gemaakt van duurzaam roestvrij staal en heeft een balun feed verticale dipool configuratie, waardoor optimale prestaties en een lange levensduur gegarandeerd zijn. Dit is een complete set van twee antennes, een powersplitter en koppelkabels.

Omnidirectionele uitmuntendheid:

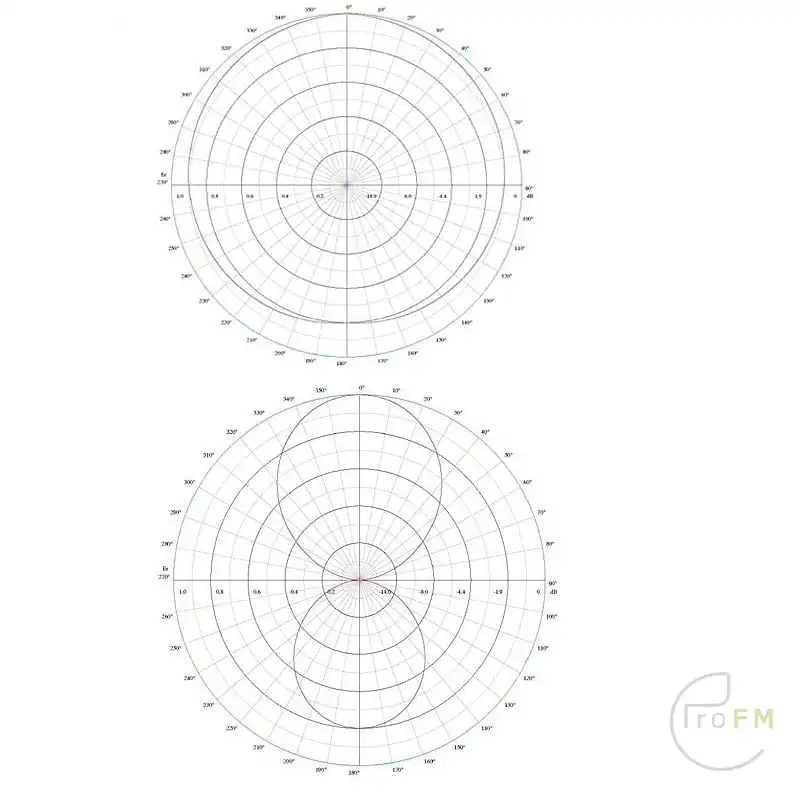

Met zijn omnidirectionele stralingspatroon garandeert de BBDP3-serie een consistente dekking in alle richtingen, ideaal voor omroepapplicaties die een groot bereik vereisen.

Aanpasbare antennesystemen:
Dankzij de flexibiliteit kunnen gebruikers meerdere antennes stapelen om stralingspatronen op maat te maken, de versterking te verbeteren en de belastbaarheid te verhogen. Aangepaste ontwerpen, waaronder elektrische bundel kantel- en nulvul configuraties, zijn op verzoek verkrijgbaar.

Breedband veelzijdigheid:
Deze antennes leveren naadloze prestaties en passen zich moeiteloos aan de verschillende uitzendbehoeften aan, of het nu gaat om een kanaals of breedbandgebruik met meerkanaals combiners.

Moeiteloze installatie:
Uitgerust met standaard montagebeugels die compatibel zijn met mastdiameters van 32 mm tot 90 mm, is de installatie snel en probleemloos. Speciale beugels kunnen op verzoek worden geleverd voor aangepaste opstellingen.

Bescherming voor alle weersomstandigheden:
Dankzij de speciale behuizing blijven de ingangsconnector en interne balun afgeschermd tegen regen, ijsvorming en vocht, waardoor een ononderbroken werking is gegarandeerd, zelfs in moeilijke omgevingsomstandigheden.

Robuust mechanisch ontwerp:
Deze antennes zijn gemaakt van ultramoderne materialen zoals een niet-corrosieve aluminiumlegering, maritiem messing en zuiver PTFE, waardoor ze uitzonderlijk duurzaam zijn en lang meegaan.

Weerstand tegen bliksem:
Omdat de hele antenne geaard is, is bliksembestendigheid gegarandeerd, wat extra gemoedsrust biedt in regio’s die gevoelig zijn voor elektrische stormen.

Samengevat vertegenwoordigt het ProFM BBDP3 breedband dipoolantennesysteem inox een toppunt van prestaties, betrouwbaarheid en veelzijdigheid, waardoor het de ideale keuze is voor FM-omroeptoepassingen die uitmuntendheid in dekking en duurzaamheid vereisen.

Voordelen:

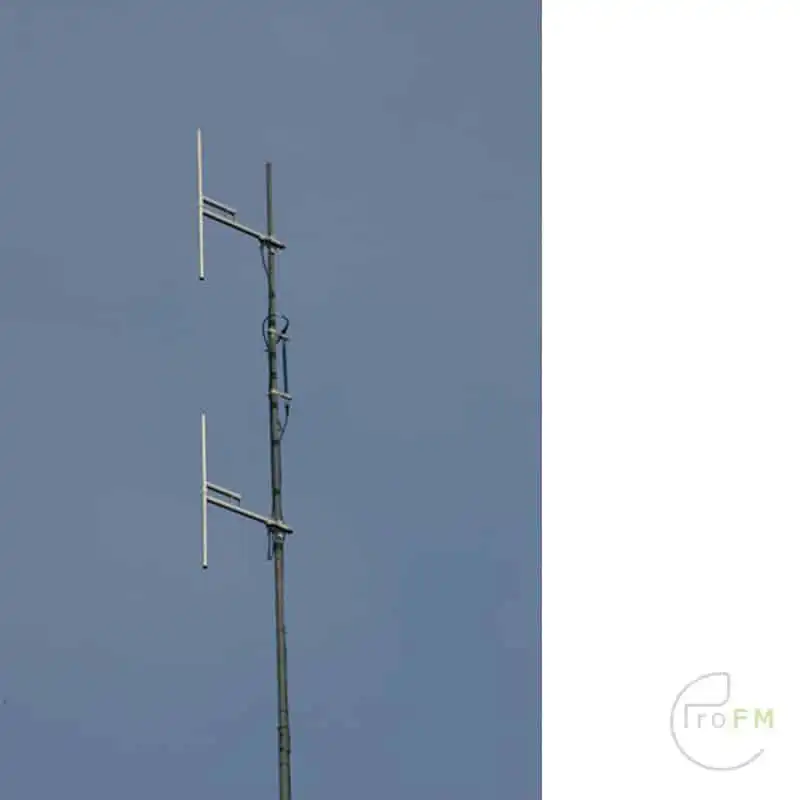

Voordelen voor een antennesysteem met 2 stapels:

  1. Verbeterde dekking
  2. Verhoogde winst
  3. Diversiteitsreceptie
  4. Redundantie en betrouwbaarheid

Frequentie: 87,5 – 108 Mhz
Max. vermogen: 600 watt met N-connector
Max Vermogen: 2500 Watt met 7/16 Connector
Max. vermogen: 5000 watt met 7/8 EIA flensconnector
Versterking (op middenband, ref. naar ? /2 dipool) 2,15 dBd
VSWR (in de hele band) < 1.3 :1
Polarisatie: Verticaal
Verticale amplitude: 78º @ -3dB E-vlak
Impedantie 50 Ohm
Windbelasting (ref 150 km/u): Frontaal 18 Kg Zijdelings 26 Kg
Aarding Via klemmen
Verticale bundelbreedte (bij -3 dB, middenband) 72



BAY DIPOLE x BAY GAIN dBd Antenne
hoogte in
meter
GEWICHT

kg

WINDLAST
(v=160 Km/u)
(kg)
1 1 1,5 1.4 4,650 10,1
2 1 4,5 4.0 9,300 20.2
4 1 7,5 9.2 18,600 40.4
6 1 9,3 14.5 27,900 60.6
8 1 10.5 20.0 37,200 80.8
Beschrijving

ProFM BBDP3 Breedband Dipool Antenne Systeem Inox 2 Array

Maak kennis met de ProFM BBDP3 breedband dipoolantenne Inox, een geavanceerde oplossing op maat voor de FM-omroepband (87,5 – 108 MHz). Elke antenne in de serie is gemaakt van duurzaam roestvrij staal en heeft een balun feed verticale dipool configuratie, waardoor optimale prestaties en een lange levensduur gegarandeerd zijn. Dit is een complete set van twee antennes, een powersplitter en koppelkabels.

Omnidirectionele uitmuntendheid:
Met zijn omnidirectionele stralingspatroon garandeert de BBDP3-serie een consistente dekking in alle richtingen, ideaal voor omroepapplicaties die een groot bereik vereisen.

Aanpasbare antennesystemen:
Dankzij de flexibiliteit kunnen gebruikers meerdere antennes stapelen om stralingspatronen op maat te maken, de versterking te verbeteren en de belastbaarheid te verhogen. Aangepaste ontwerpen, waaronder elektrische bundel kantel- en nulvul configuraties, zijn op verzoek verkrijgbaar.

Breedband veelzijdigheid:
Deze antennes leveren naadloze prestaties en passen zich moeiteloos aan de verschillende uitzendbehoeften aan, of het nu gaat om een kanaals of breedbandgebruik met meerkanaals combiners.

Moeiteloze installatie:
Uitgerust met standaard montagebeugels die compatibel zijn met mastdiameters van 32 mm tot 90 mm, is de installatie snel en probleemloos. Speciale beugels kunnen op verzoek worden geleverd voor aangepaste opstellingen.

Bescherming voor alle weersomstandigheden:
Dankzij de speciale behuizing blijven de ingangsconnector en interne balun afgeschermd tegen regen, ijsvorming en vocht, waardoor een ononderbroken werking is gegarandeerd, zelfs in moeilijke omgevingsomstandigheden.

Robuust mechanisch ontwerp:
Deze antennes zijn gemaakt van ultramoderne materialen zoals een niet-corrosieve aluminiumlegering, maritiem messing en zuiver PTFE, waardoor ze uitzonderlijk duurzaam zijn en lang meegaan.

Weerstand tegen bliksem:
Omdat de hele antenne geaard is, is bliksembestendigheid gegarandeerd, wat extra gemoedsrust biedt in regio’s die gevoelig zijn voor elektrische stormen.

Samengevat vertegenwoordigt het ProFM BBDP3 breedband dipoolantennesysteem inox een toppunt van prestaties, betrouwbaarheid en veelzijdigheid, waardoor het de ideale keuze is voor FM-omroeptoepassingen die uitmuntendheid in dekking en duurzaamheid vereisen.

Voordelen:
Voordelen voor een antennesysteem met 2 stapels:

  1. Verbeterde dekking
  2. Verhoogde winst
  3. Diversiteitsreceptie
  4. Redundantie en betrouwbaarheid
Specificaties

Frequentie: 87,5 – 108 Mhz
Max. vermogen: 600 watt met N-connector
Max Vermogen: 2500 Watt met 7/16 Connector
Max. vermogen: 5000 watt met 7/8 EIA flensconnector
Versterking (op middenband, ref. naar ? /2 dipool) 2,15 dBd
VSWR (in de hele band) < 1.3 :1
Polarisatie: Verticaal
Verticale amplitude: 78º @ -3dB E-vlak
Impedantie 50 Ohm
Windbelasting (ref 150 km/u): Frontaal 18 Kg Zijdelings 26 Kg
Aarding Via klemmen
Verticale bundelbreedte (bij -3 dB, middenband) 72



BAY DIPOLE x BAY GAIN dBd Antenne
hoogte in
meter
GEWICHT

kg

WINDLAST
(v=160 Km/u)
(kg)
1 1 1,5 1.4 4,650 10,1
2 1 4,5 4.0 9,300 20.2
4 1 7,5 9.2 18,600 40.4
6 1 9,3 14.5 27,900 60.6
8 1 10.5 20.0 37,200 80.8

Extra informatie

Gewicht 15 kg
Dimensies 95 × 25 × 25 cm
