Beschrijvingrijving

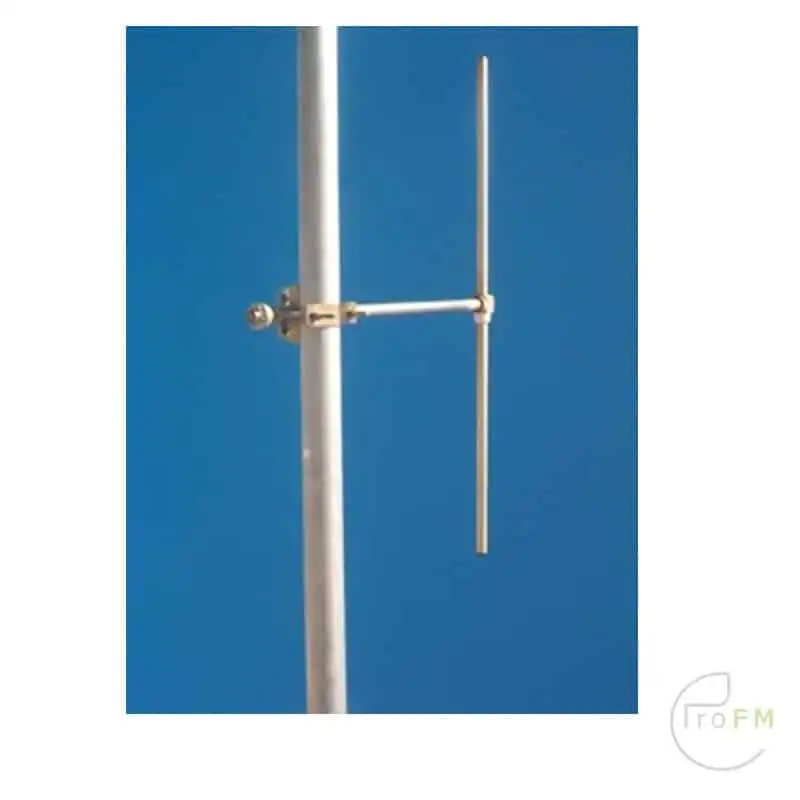

ProFM BBDP1 Breedband FM dipoolantenne
Deze zeer stevige antenne is gemaakt om stand-alone te worden gebruikt of als onderdeel van een systeem dat bestaat uit verschillende eenheden om een gestapelde antenne-array te maken.
Deze breedband dipoolantenne is gemaakt van anticorodaal aluminium en in al zijn onderdelen, extern en intern, onderworpen aan het passiveringsproces met SURTEC 650 CROMITAL TCP.

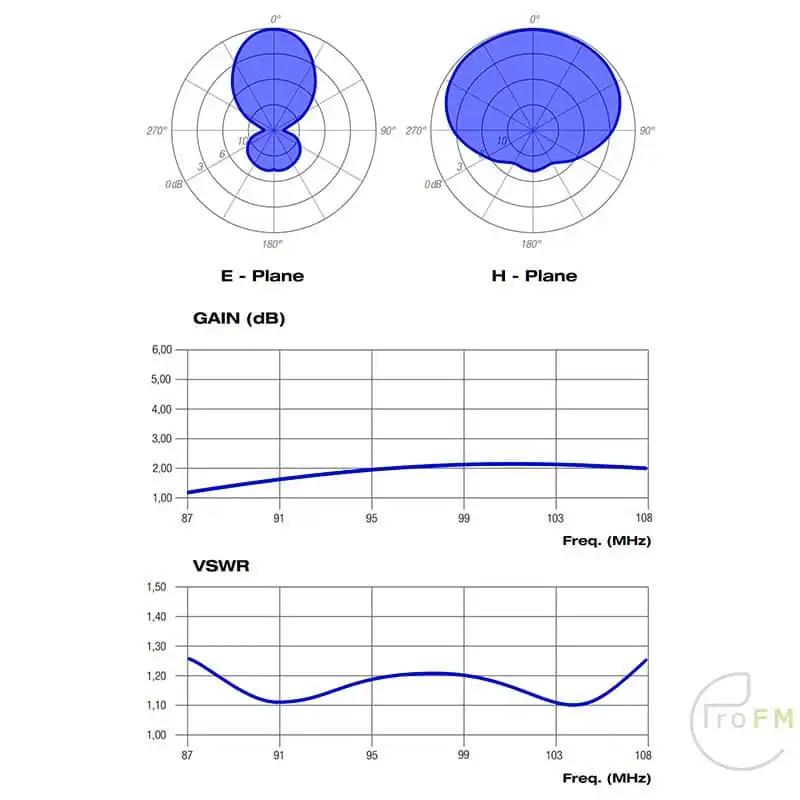

Met een stralingshoek van 120 graden heeft hij een goede winst over een brede dekkingshoek. Daarom is het ideaal voor repeaters met middelhoog en hoog vermogen.
Dankzij de stralingshoek van 140° wordt deze antenne ook aanbevolen voor repeaters in heuvelachtige gebieden.
Hij heeft een standaard N-connector, maar optioneel zijn de 7/16-connector, voor een maximaal ingangsvermogen van 2 KW, en een 7/8-connector, voor een maximaal ingangsvermogen van 3,5 KW.
De antenne is gemaakt van gecoat aluminium of roestvrij staal en is volledig demonteerbaar voor eenvoudig transport en licht van gewicht (5 kg).
Het kan in twee stukken worden gedemonteerd voor eenvoudig, minder belastend en duur transport
Model: ProFM BBDP1
IMPEDANTIE: 50 ohm
FREQUENTIEBEREIK: 87,5-108 Mhz
GAIN: 1 dB (halve golf dipool)
TYPISCH – V.S.W.R.: 1.2 : 1
POLARISATIE: LINEAIR VERTICAAL
MAX. VERMOGEN: GEMIDDELD VERMOGEN 2000 W H VERMOGEN 5 KW
Max. vermogen: 600 watt – N-connector
Max Vermogen: 2000 Watt – 7/16 Connector
Max. vermogen: 5000 watt – 7/8 connector
TYPE AANSLUITING: N vrouwelijk-7/16 of vrouwelijk-7/8
WINDLAST: 32 kg. 150 Km. Hora
MAX. WINDSTROOM: 200 Km/p u
AARDING: Via klemmen
BAY | DIPOLE x BAY | GAIN dBd | Antennehoogte
in meters |
GEWICHT in kg | WINDLAST (v=160 Km/u)(kg) |
1 | 1 | 1,5 | 1.4 | 3,650 | 10,1 |
2 | 1 | 4,5 | 4.0 | 7,300 | 20.2 |
4 | 1 | 7,5 | 9.2 | 14,600 | 40.4 |
6 | 1 | 9,3 | 14.5 | 21,900 | 60.6 |
8 | 1 | 10.5 | 20.0 | 29,200 | 80.8 |
- Beschrijving
-
ProFM BBDP1 Breedband FM dipoolantenne
Deze zeer stevige antenne is gemaakt om stand-alone te worden gebruikt of als onderdeel van een systeem dat bestaat uit verschillende eenheden om een gestapelde antenne-array te maken.
Deze breedband dipoolantenne is gemaakt van anticorodaal aluminium en in al zijn onderdelen, extern en intern, onderworpen aan het passiveringsproces met SURTEC 650 CROMITAL TCP.
Met een stralingshoek van 120 graden heeft hij een goede winst over een brede dekkingshoek. Daarom is het ideaal voor repeaters met middelhoog en hoog vermogen.
Dankzij de stralingshoek van 140° wordt deze antenne ook aanbevolen voor repeaters in heuvelachtige gebieden.Hij heeft een standaard N-connector, maar optioneel zijn de 7/16-connector, voor een maximaal ingangsvermogen van 2 KW, en een 7/8-connector, voor een maximaal ingangsvermogen van 3,5 KW.
De antenne is gemaakt van gecoat aluminium of roestvrij staal en is volledig demonteerbaar voor eenvoudig transport en licht van gewicht (5 kg).
Het kan in twee stukken worden gedemonteerd voor eenvoudig, minder belastend en duur transport
- Specificaties
-
Model: ProFM BBDP1
IMPEDANTIE: 50 ohm
FREQUENTIEBEREIK: 87,5-108 Mhz
GAIN: 1 dB (halve golf dipool)
TYPISCH – V.S.W.R.: 1.2 : 1
POLARISATIE: LINEAIR VERTICAAL
MAX. VERMOGEN: GEMIDDELD VERMOGEN 2000 W H VERMOGEN 5 KW
Max. vermogen: 600 watt – N-connector
Max Vermogen: 2000 Watt – 7/16 Connector
Max. vermogen: 5000 watt – 7/8 connector
TYPE AANSLUITING: N vrouwelijk-7/16 of vrouwelijk-7/8
WINDLAST: 32 kg. 150 Km. Hora
MAX. WINDSTROOM: 200 Km/p u
AARDING: Via klemmenBAY DIPOLE x BAY GAIN dBd Antennehoogte in meters
GEWICHT in kg WINDLAST
(v=160 Km/u)(kg)1 1 1,5 1.4 3,650 10,1 2 1 4,5 4.0 7,300 20.2 4 1 7,5 9.2 14,600 40.4 6 1 9,3 14.5 21,900 60.6 8 1 10.5 20.0 29,200 80.8
