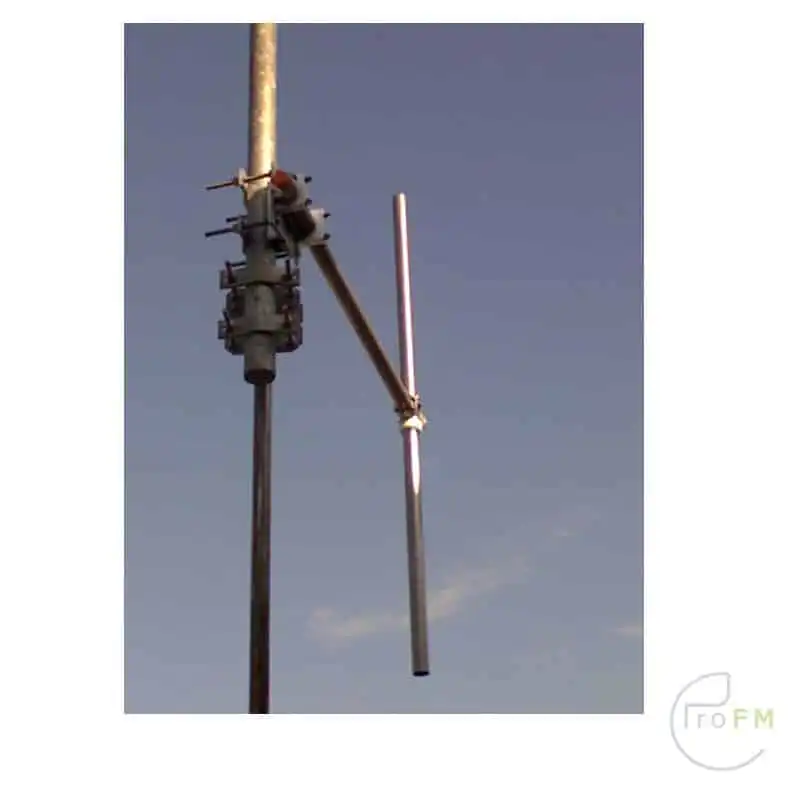

ProFM BBDP2 Breedband Dipool FM Antenne Roestvrij Staal
Deze zeer stevige antenne is gemaakt om stand-alone te worden gebruikt of als onderdeel van een systeem dat bestaat uit verschillende eenheden om een gestapelde antenne-array te maken.
Met een stralingshoek van 120 graden heeft hij een goede winst over een brede dekkingshoek. Daarom is het ideaal voor repeaters met middelhoog en hoog vermogen.
Het heeft een standaard 7/16 connector, maar optioneel is een 7/8 connector, maximaal ingangsvermogen van 5 KW.
De antenne is gemaakt van roestvrij staal en is volledig demonteerbaar voor eenvoudig transport. Hij weegt ongeveer 9 kg.
Model: ProFM BBDP2 dipool
IMPEDANTIE: 50 ohm
FREQUENTIEBEREIK: 87,5-108 Mhz
GAIN: 1 dB (halve golf dipool)
TYPISCH – V.S.W.R.: 1.2 : 1
POLARISATIE: LINEAIR VERTICAAL
MAX. VERMOGEN: GEMIDDELD VERMOGEN 2000 W H VERMOGEN 5 KW
Max Vermogen: 2000 Watt – 7/16 Connector
Max. vermogen: 5000 watt – 7/8 connector
TYPE AANSLUITING: N vrouwelijk-7/16 of vrouwelijk-7/8
WINDLAST: 32 kg. 150 Km. Hora
MAX. WINDSTROOM: 200 Km/p u
AARDING: Via klemmen
GEWICHT: 9 kg
BAY | DIPOLE x BAY | GAIN dBd | Antenne hoogte in meter |
GEWICHT
kg |
WINDLAST (v=160 Km/u)(kg) |
1 | 1 | 1,5 | 1.4 | 3,650 | 10,1 |
2 | 1 | 4,5 | 4.0 | 7,300 | 20.2 |
4 | 1 | 7,5 | 9.2 | 14,600 | 40.4 |
6 | 1 | 9,3 | 14.5 | 21,900 | 60.6 |
8 | 1 | 10.5 | 20.0 | 29,200 | 80.8 |
- Beschrijving
-
ProFM BBDP2 Breedband Dipool FM Antenne Roestvrij Staal
Deze zeer stevige antenne is gemaakt om stand-alone te worden gebruikt of als onderdeel van een systeem dat bestaat uit verschillende eenheden om een gestapelde antenne-array te maken.
Met een stralingshoek van 120 graden heeft hij een goede winst over een brede dekkingshoek. Daarom is het ideaal voor repeaters met middelhoog en hoog vermogen.
Het heeft een standaard 7/16 connector, maar optioneel is een 7/8 connector, maximaal ingangsvermogen van 5 KW.
De antenne is gemaakt van roestvrij staal en is volledig demonteerbaar voor eenvoudig transport. Hij weegt ongeveer 9 kg.
- Specificaties
-
Model: ProFM BBDP2 dipool
IMPEDANTIE: 50 ohm
FREQUENTIEBEREIK: 87,5-108 Mhz
GAIN: 1 dB (halve golf dipool)
TYPISCH – V.S.W.R.: 1.2 : 1
POLARISATIE: LINEAIR VERTICAAL
MAX. VERMOGEN: GEMIDDELD VERMOGEN 2000 W H VERMOGEN 5 KW
Max Vermogen: 2000 Watt – 7/16 Connector
Max. vermogen: 5000 watt – 7/8 connector
TYPE AANSLUITING: N vrouwelijk-7/16 of vrouwelijk-7/8
WINDLAST: 32 kg. 150 Km. Hora
MAX. WINDSTROOM: 200 Km/p u
AARDING: Via klemmen
GEWICHT: 9 kgBAY DIPOLE x BAY GAIN dBd Antenne
hoogte in meterGEWICHT kg
WINDLAST
(v=160 Km/u)(kg)1 1 1,5 1.4 3,650 10,1 2 1 4,5 4.0 7,300 20.2 4 1 7,5 9.2 14,600 40.4 6 1 9,3 14.5 21,900 60.6 8 1 10.5 20.0 29,200 80.8
