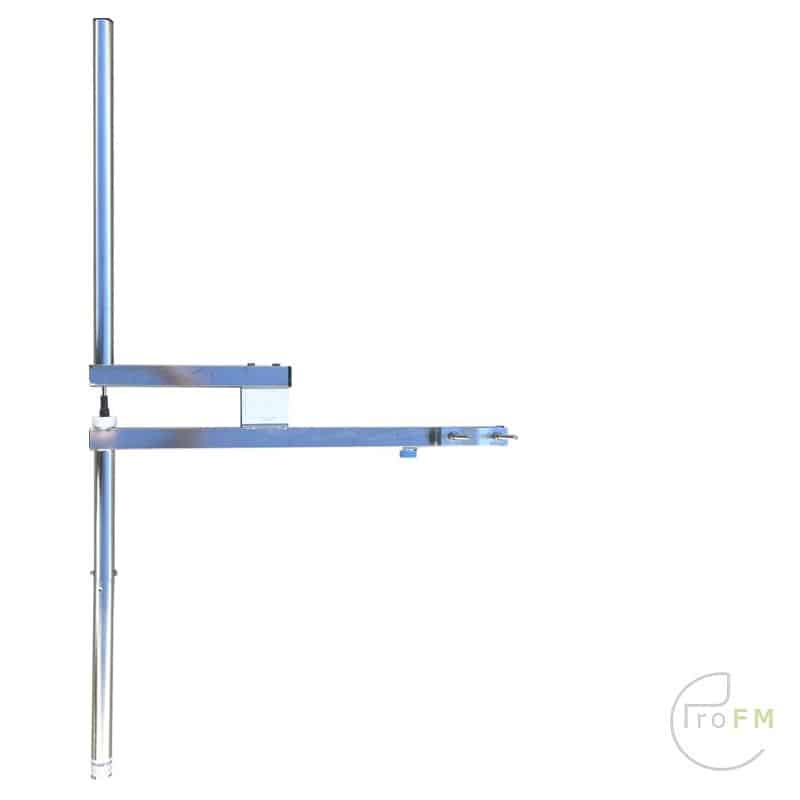

ProFM BBDP3 Breedband Dipool FM Antenne INOX
Deze zeer stevige antenne is gemaakt om stand-alone te worden gebruikt of als onderdeel van een systeem dat bestaat uit verschillende eenheden om een gestapelde antenne array te maken.
Demontabel voor economische verzending, Speciale behandeling Roestvrij staal, TIG-lassen Breedband, 87,8-108 Mhz breedband. Vernikkelde moeren (roestvrij staal) om vastzittende moeren te voorkomen, roestvrijstalen schroeven.
Bliksembeveiliging (geaard)
De antenne is gemaakt van roestvrij staal en is volledig demonteerbaar voor eenvoudig transport. Hij weegt ongeveer 5 kg.
Model: ProFM BBDP2 dipool
IMPEDANTIE: 50 ohm
FREQUENTIEBEREIK: 87,5-108 Mhz
GAIN: 1 dB (halve golf dipool)
TYPISCH – V.S.W.R.: 1.2 : 1
POLARISATIE: LINEAIR VERTICAAL
MAX. Vermogen: Afhankelijk van connector – 4 KW
Max. vermogen: N-aansluiting: 600 watt / 7/16-aansluiting: 2000 watt / 7/8 EIA-flensaansluiting 4 KW
TYPE CONNECTOR: N vrouwelijk – 7/16 – 7/8 EIA
WINDLAST: 32 kg. 150 Km. Hora
MAX. WINDSTROOM: 200 Km/p u
AARDING: Via klemmen
GEWICHT: 5 kg
BAY | DIPOLE x BAY | GAIN dBd | Antenne hoogte in meter |
GEWICHT
kg |
WINDLAST (v=160 Km/u)(kg) |
1 | 1 | 1,5 | 1.4 | 3,650 | 10,1 |
2 | 1 | 4,5 | 4.0 | 7,300 | 20.2 |
4 | 1 | 7,5 | 9.2 | 14,600 | 40.4 |
6 | 1 | 9,3 | 14.5 | 21,900 | 60.6 |
8 | 1 | 10.5 | 20.0 | 29,200 | 80.8 |
