ProFM BBDP8 Breedband Dipool Antenne Systeem 8 Array

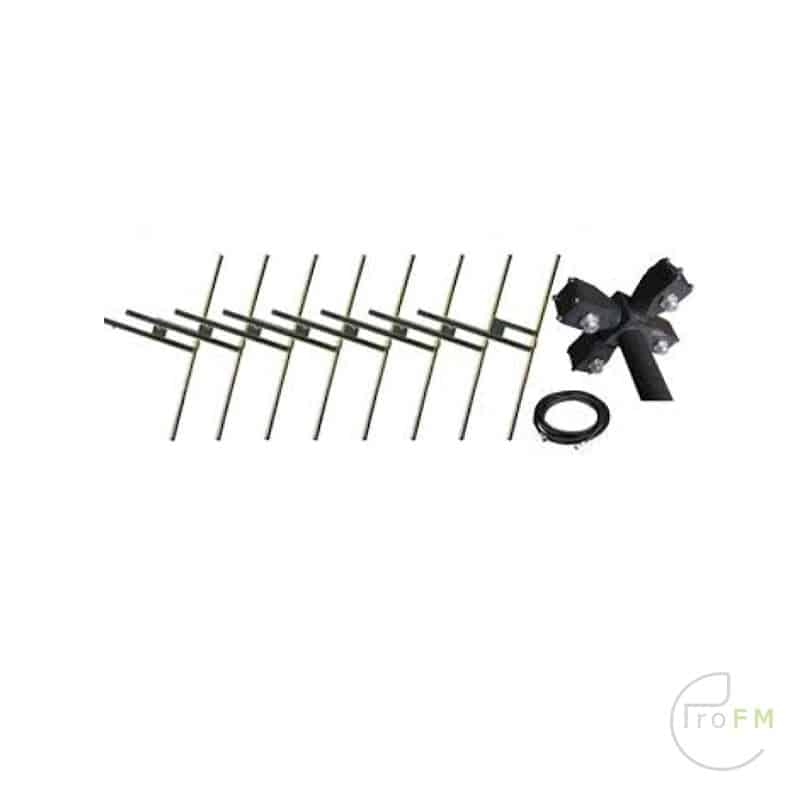

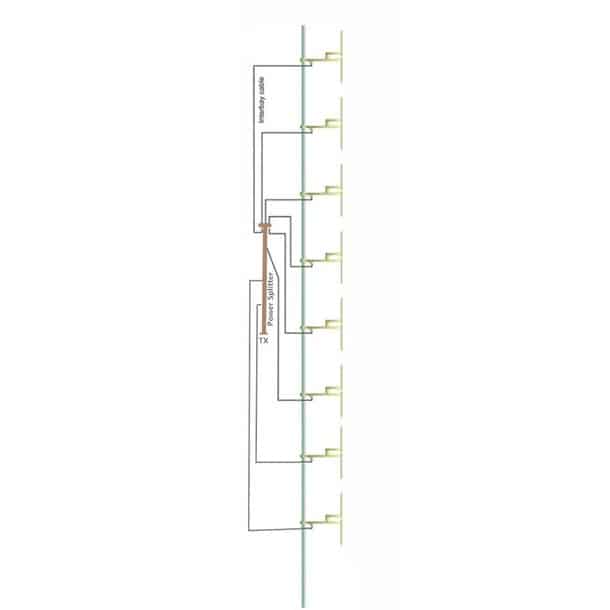

Het BBDP6 Verticale Polarisatie Dipool Antenne serie systeem is ontworpen voor de FM Broadcast Band (87,5 -108 MHz). Elke antenne bestaat uit een balun feed verticale dipool en is gemaakt van bestendig roestvrij staal. De complete set bestaat uit 8 antennes, een vermogensverdeler en koppelkabels.

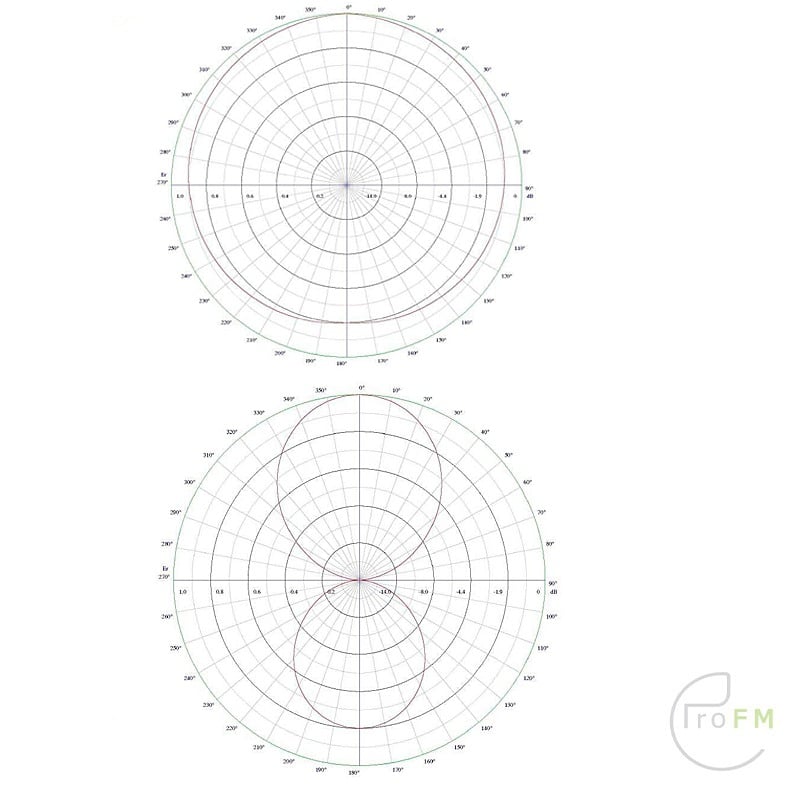

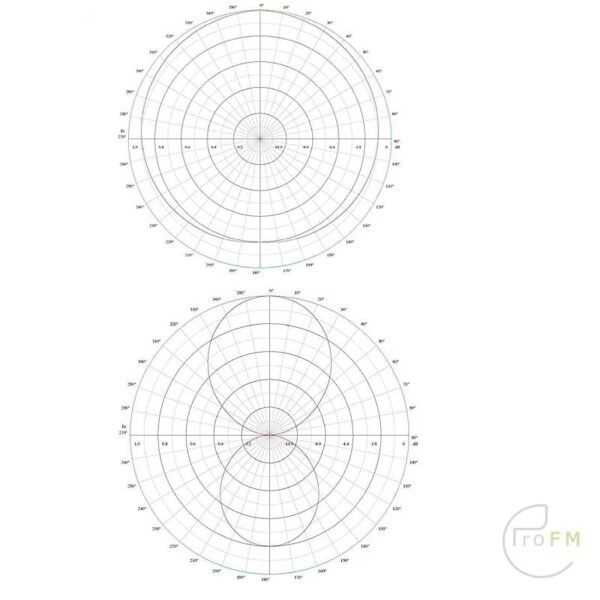

Omni directioneel:
Het stralingspatroon is omni directioneel.
Antennesystemen:
Door meer antennes te stapelen is het mogelijk om aangepaste patronen te verkrijgen, om de versterking en het vermogen te verhogen volgens de vereisten van de gebruiker.
Aangepaste patronen, elektrische bundel kanteling en nul vulling ontwerpen zijn beschikbaar op aanvraag.
Breedband
Geschikt voor een kanaals of breedbandige werking met meer kanaals combiners.
Eenvoudige installatie
De standaard montagebeugels zijn ontworpen voor onmiddellijke installatie op palen met een diameter van 32 mm tot 70 mm. Speciale beugels zijn verkrijgbaar op aanvraag.
De ingangsconnector wordt beschermd tegen regen en ijsvorming door een speciale behuizing. De interne balun is ook beschermd tegen water, ijsvorming en vocht door een afgedichte behuizing.
Geavanceerd mechanisch ontwerp. Door gebruik te maken van de beste materialen (niet-corrosief roestvrij staal, maritiem messing, zuiver PTFE) wordt een langere levensduur gegarandeerd.
Voordelen:
Voordelen voor een antennesysteem met 8 antennes:
- Verbeterde dekking
- Verhoogde winst
- Diversiteits Ontvangst
- Redundantie en betrouwbaarheid
Frequentie: 87,5 – 108 Mhz
Max. vermogen: 600 watt met N-connector
Max Vermogen: 2500 Watt met 7/16 Connector
Max. vermogen: 5000 watt -10 KW met 7/8 EIA flensaansluitingen
Versterking (op middenband, ref. naar ? /2 dipool) 2,15 dBd
VSWR (in de hele band) < 1.3 :1
Polarisatie: Verticaal
Verticale amplitude: 78º @ -3dB E-vlak
Impedantie 50 Ohm
Windbelasting (ref 150 km/u): Frontaal 18 Kg Zijdelings 26 Kg
Aarding Via klemmen
Verticale bundelbreedte (bij -3 dB, middenband) 72
| BAY | DIPOLE x BAY | GAIN dBd | Antenne hoogte in meter |
GEWICHT
kg |
WINDLAST (v=160 Km/u)(kg) |
| 1 | 1 | 1,5 | 1.4 | 4,650 | 10,1 |
| 2 | 1 | 4,5 | 4.0 | 9,300 | 20.2 |
| 4 | 1 | 7,5 | 9.2 | 18,600 | 40.4 |
| 6 | 1 | 9,3 | 14.5 | 27,900 | 60.6 |
| 8 | 1 | 10.5 | 20.0 | 37,200 |
