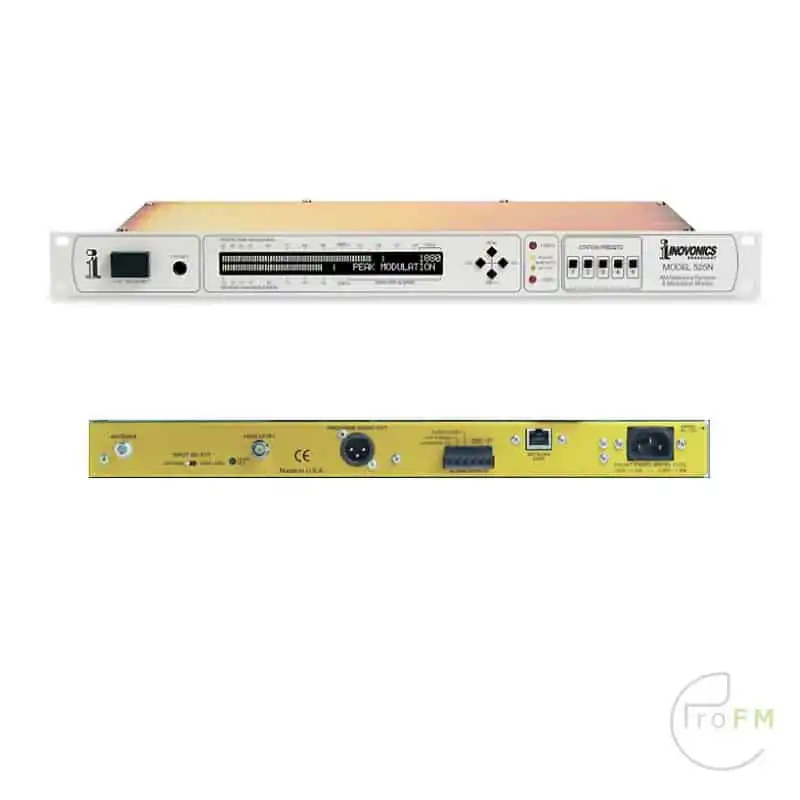

Inovonics 525N AM Modulatie Analysator

De 525N is een AM-modulatie monitor van de derde generatie van Inovonics. Hij kan een directe voeding van de zender accepteren of functioneren als een nauwkeurige referentieontvanger om nauwkeurige metingen uit de lucht te geven die ATU-, fasor- en antenneparameters weergeven.

Een eigen fasevergrendelde synchrone detector zorgt voor nauwkeurige demodulatie, weigert interferentie en recupereert alleen de amplitudemodulerende component van HD Radio™ ‘hybride digitale’ uitzendingen. De 525N is ook compatibel met energiebesparende MDCL-werking. Hoewel de 525N een volledige breedbandrespons behoudt voor metingen, beschikt hij over door de gebruiker te selecteren cutoff-karakteristieken van de audiomonitor om ruis te onderdrukken of om de respons van consumentenradio’s te simuleren.

IP-connectiviteit met volledige SNMP-ondersteuning geeft de gebruiker volledige toegang tot de unit vanaf elke computer, tablet of mobiel apparaat. Instellingen, metingen, alarmen en audiobewaking zijn allemaal beschikbaar vanaf het externe bewakingspunt. De 525N wordt geleverd met een weerbestendige lusantenne met grote opening.

Kenmerken

• Nauwkeurige, gelijktijdige weergave van positieve en negatieve piekmodulatie met piek dichtheidshistogram
• Absolute limiet en door de gebruiker programmeerbare piekindicators
• Gekalibreerde RSSI-signaalsterkteweergave en asynchrone ruisuitlezing
• Alarmen voor laag signaal, audioverlies en overmodulatie met paneel indicatoren en ‘tally’-sluitingen
• Volledige web interface voor volledige afstandsbediening van alle instellingsparameters, meting, alarmen met logboekregistratie en gestreamde audiobewaking
• 5 voorkeuzezenders
• 10 kHz/9 kHz kanaalafstand
• Gebalanceerde audio-uitgang
• Geleverd met loopantenne voor buiten
• Hoofdtelefoonaansluiting

 ONTVANGER VIA DE ETHER

Topologie ontvanger: Enkelvoudige conversie superheterodyne; 300kHz IF; fase vergrendelde I/Q synchrone detector.
RF-ingangen: De 75 ohm (F) antenne-ingang wordt aangesloten op de meegeleverde breedband lusantenne. De kabel is niet inbegrepen, maar er kan tot 100 voet universele RG-6 CATV-coax worden gebruikt. Een korte draadantenne kan voldoende zijn in gebieden met veel signalen en minimale interferentie. Een 50 ohm (BNC) hoog-niveau ingang accepteert een direct RF sample tussen 1V en 7V r.m.s. / 3V-20V p-p.
Afstembereik: Afstembaar via het menu op het voorpaneel of de web interface:
520kHz tot 1720kHz in stappen van 10kHz
522kHz tot 1719kHz in stappen van 9kHz Vijf voorkeurszenders met drukknop/Web geheugen zijn voorzien.

MEETPARAMETERS

Meetbandbreedte: demodulatie van de draaggolfamplitude tot 10 kHz, ±0,2 dB. De meting wordt niet beïnvloed door de door de gebruiker selecteerbare audio cutoff.
Audiorespons: Door gebruiker selecteerbare “FLAT” respons, of beperkt in programmeerbare 1kHz stappen tussen 10kHz en 2kHz.
De-emphase: Een menuopdracht schakelt de NRSC ‘afgeknotte’ 75μs de-emphase-karakteristiek in op de programma-audio uitgangen met een beperkte audiobandbreedte.
Audiovervorming: Typisch 0,15% THD bij 50% draaggolfmodulatie; <0,5% bij 99% modulatie.

DISPLAYS

Modulatieweergave: De piekgevoelige bargraph-aflezing op het voorpaneel toont tegelijkertijd positieve en negatieve modulatiepieken, met een lange aanhoudingsduur van de recentste hoogste piekwaarde. De meetresolutie is 1% tussen 50% en 100% (negatief) en 50% en 140% (positief) modulatie, en 2% tussen 20% en 50% modulatie.
RSSI- en ruisweergave: De modulatieweergave kan worden omgeschakeld om het dBuV-niveau van de inkomende draaggolf (RSSI) en een relatieve meting van asynchrone ruis weer te geven.
Piekflitsers: – Absoluut-limietflitsers zijn in de fabriek gekalibreerd op -100% en 125% draaggolfmodulatie. – Een tweede set knipperlichten kan door de gebruiker worden geprogrammeerd op waarden tussen -70% en -100%, en 70% en 140%.

VERBINDINGEN

Programma audio-uitgangen: De actief gebalanceerde programma-audio-uitgang (XLR) op het achter paneel levert 4dBu van een 200 ohm weerstandsbron. Hoofdtelefoonaansluiting op voorpaneel (¼-inch, TRS).
Alarmen: Open-collector NPN transistoruitgangen (schroefblok) voor laag signaal, programma-audioverlies en over modulatie. De sluitingspolariteit is programmeerbaar. WEB-INTERFACE
Aansluiting: RJ45-aansluiting voor installatie en bediening op afstand via TCP/IP; DHCP of statische IP met lokale of externe selectie
Controle op afstand: Web gebaseerde monitoring op afstand van audio uit de lucht.
Netwerk: Uitgebreid hulpprogramma voor netwerkconfiguratie, inclusief dynamische DNS en volledige SNMP-ondersteuning met downloadbaar MIB-bestand.
Waarschuwingen: Ondersteunt e-mail- en sms-diensten met of zonder SSL

DIVERSEN

Stroomvereisten: 105-130VAC (0,250A Zekering) 210-255VAC (0,125A Zekering), 50/60Hz; 10W.
Afmetingen en gewicht: 1¾”H x 19″B x 7″D (1U); 9 lbs. (verzending).
Piekflitsers: Omgevingsfactoren: Bedrijfstemperatuurbereik 0°C – 50°C; relatieve vochtigheid 95% niet-condenserend; tot 3000 meter AMSL
