Deva Broadcast Radio Explorer Mobiele FM Radio Analyser
Radio Explorer is een multifunctionele, eenvoudig te gebruiken tool, ontworpen voor de FM om alle belangrijke parameters te meten en op te slaan in een logbestand. Als een stokmasker meting. Je kunt tot 50 voorgeselecteerde kanalen instellen om te monitoren. Als de metingen klaar zijn, kun je de logbestanden converteren naar KMZ-formaat en de opgeslagen gegevens visualiseren in Google Earth. Zo kun je “een beeld krijgen” van wat er echt gebeurt in het veld, om de dekking van elk station te schetsen in vergelijking met concurrenten. Dergelijke functionaliteit is onvervangbaar wanneer je je zendapparatuur en antenne moet analyseren en afstemmen. Het logbestand kan ook worden geëxporteerd als een overgangsformaat voor toekomstige analyse of voor traceringsdoeleinden.

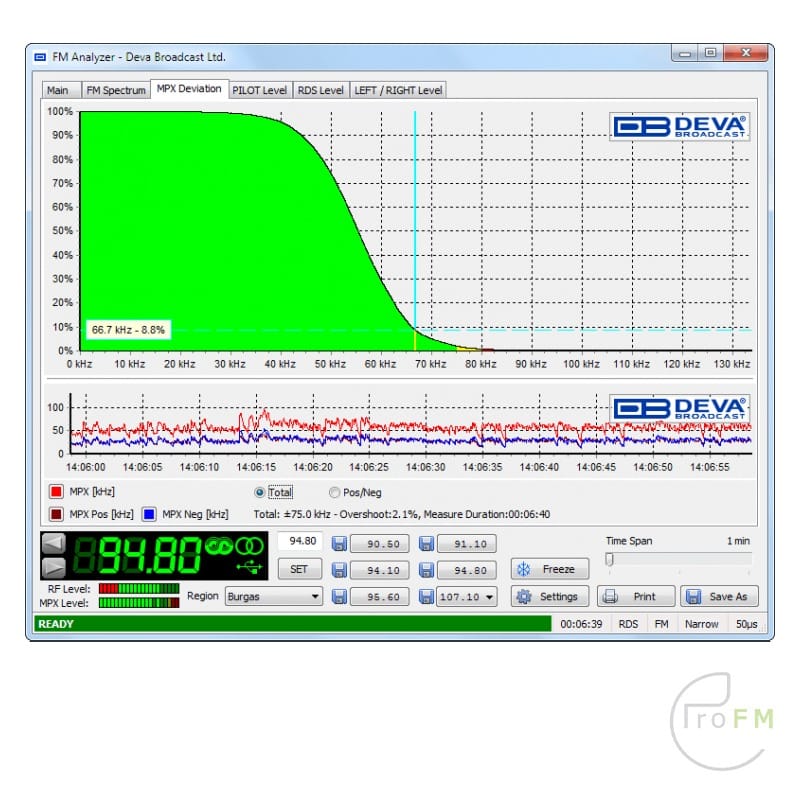

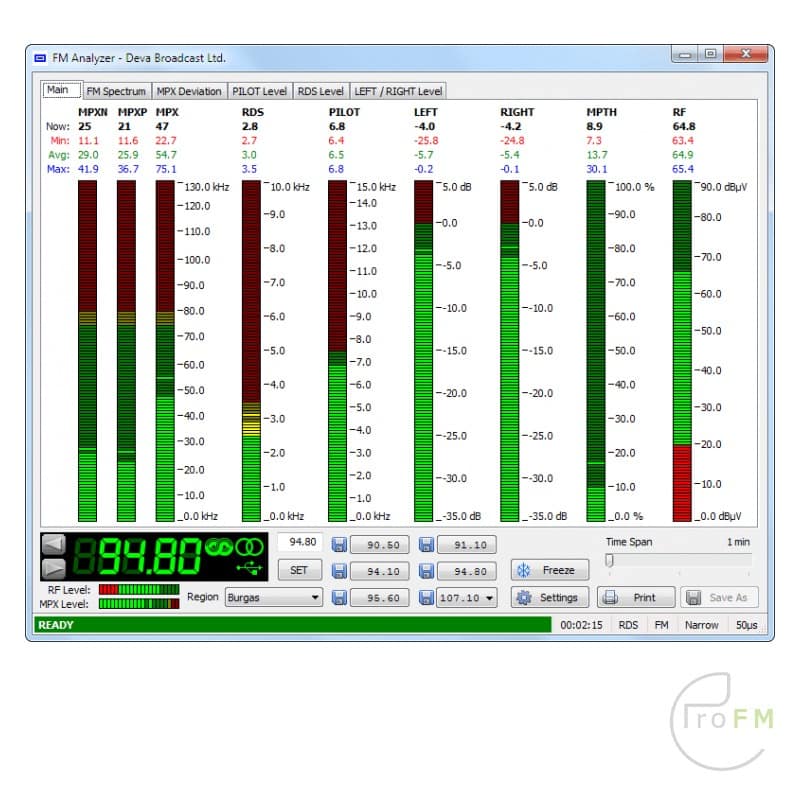

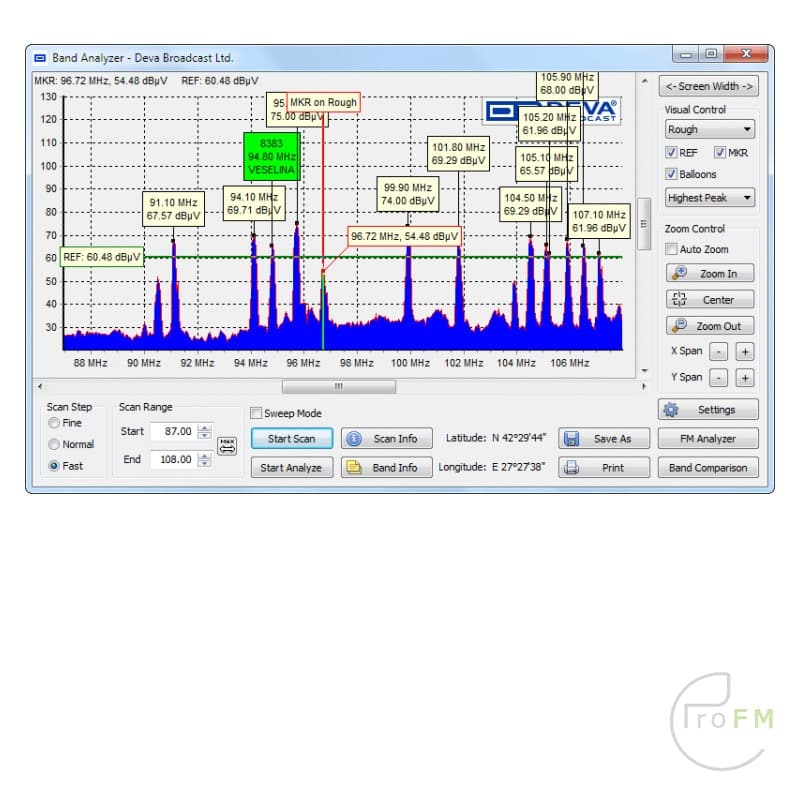

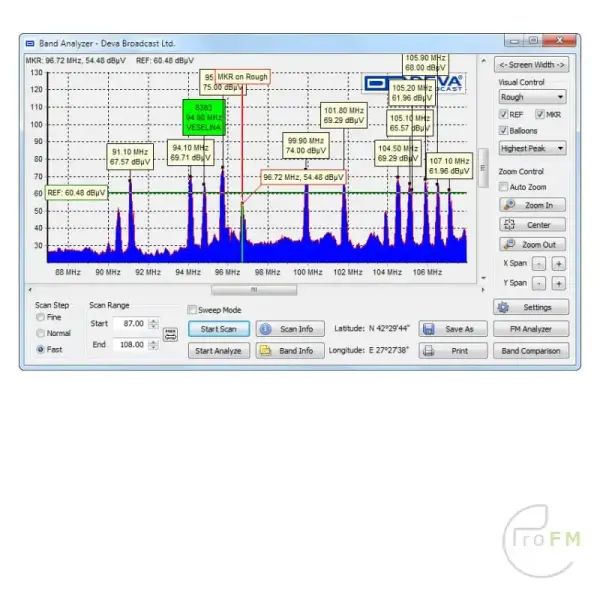

Met een klik op de knop wordt Radio Explorer een uitstekend hulpmiddel voor het analyseren en instellen van alle uitzendapparatuur op de site. Het kan RF-niveau, MPX-afwijking, linker- & rechteraudioniveau, RDS- en pilootinjectieniveau meten en de metingen weergeven op een groot, gemakkelijk af te lezen LCD-scherm. Gemakkelijk schakelen tussen RDS/RBDS-standaarden en meeteenheden maakt Radio Explorer geschikt voor gebruik door omroeptechnici van over de hele wereld. Voor nog betere controle en gegevensrepresentatie sluit je het apparaat aan op een gewone Windows PC, via een USB-poort. Je kunt kiezen uit verschillende staafdiagrammen, gegevensplots, histogrammen enz. Er is een supersnelle bandscanmodus beschikbaar waarmee je de hele FM-band of een klein deel ervan in real-time kunt bekijken met een resolutie tot 5 kHz. Alle apparaat- of campagne-instellingen kun je doen met behulp van software of via een zeer intuïtieve en voorbeeldige gebruikersinterface met 5 knoppen en een LCD-scherm.

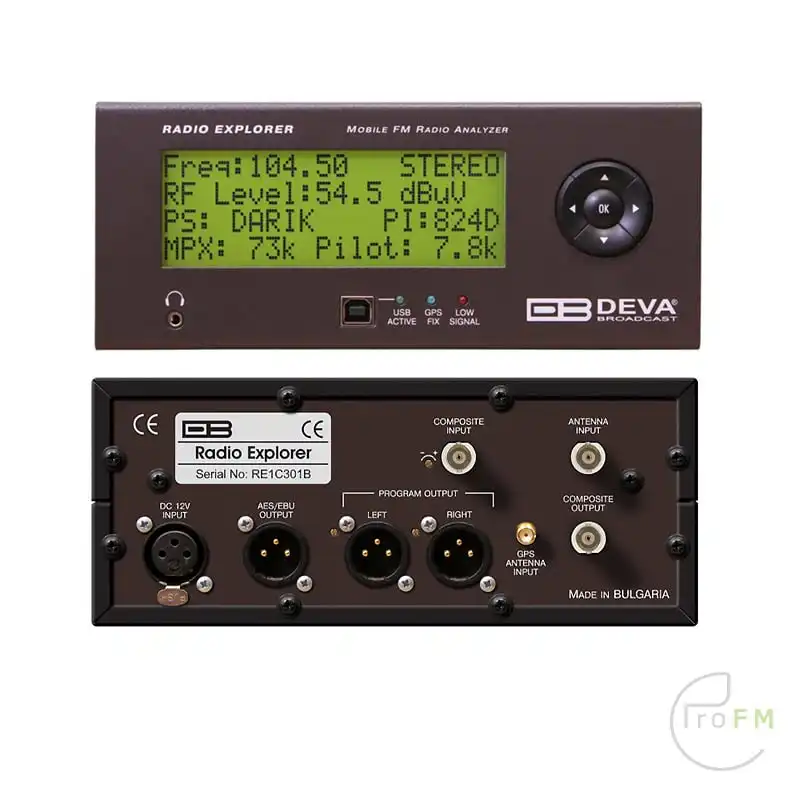

Radio Explorer bevat een FM-frontend van hoge kwaliteit met alle MPX-signalen en RDS-parameters, een datalogger en een zeer gevoelige GPS-ontvanger in een versterkte stalen doos. Extra MPX-ingang is beschikbaar voor monitoring, evenals MPX-uitgang, linker en rechter “programma-uitgang” en AES/EBU digitale audio-uitgang. De ingangen zijn voor FM- en GPS-antennes en voor de voeding. Het ontvangen programma kan worden gevolgd met een hoofdtelefoon die is aangesloten op een standaard 1/8″” aansluiting met elektronische volumeregeling.
Kenmerken
- FM-band 87÷108 MHz Basisspectrumanalysator
- Selecteerbare brede/smalle IF-bandbreedte
- MPX-, PILOT- & RDS-afwijkingsmeters
- Ingebouwde stereodecoderStereo-aanwezigheidsdetectie
- Links en rechts gedemoduleerde geluidsniveaumeters
- Ingebouwde 50-kanaals GPS-ontvanger
- Visualisatie van meetresultaten in Google Earth
- Nauwkeurige meting op voorpaneel voor lokaal gebruik
- Hoofdtelefoon audio-uitgang met volumeregeling
- RDS- en RBDS-decoder
- FM/RDS/RBDS datalogger
- RDS/RBDS Stream BER-meter
- Metalen behuizing voor hoge RF-immuniteit
- Volledige bediening en bewaking via USB-aansluiting
- RF- en RDS-metingen (real-time & gemiddeld)
- Zeer intuïtieve toepassingsinterface
| Afstembereik | 87 tot 108 MHz |
| Afstemstap | 50 kHz (5 kHz in bandscanmodus) |
| Gevoeligheid tuner | 40 dBµV |
| Antenne poorten | BNC-connector, 50Ω |
| Antennepoorten Isolatie | Geen |
| Interne verzwakker | Geen |
| Dynamisch bereik | 0 tot 90 dBµV; 20 dBµV (-87 dBm) voor mono; 43,5 dBµV (-63,5 dBm) voor stereo |
| FM Demod | |
| Bandbreedte IF-filter | vast 150 kHz |
| Frequentiebereik | ±0,5 dB, 10 Hz tot 40 kHz |
| MPX Vermogen | Geen |
| Dynamisch bereik | > 80 dB |
| Stereodecoder | |
| Frequentiebereik (L en R) | ±0,5 dB, 20 Hz tot 15 kHz; volgt geselecteerde de-emphase curve |
| De-emphasis | 50 µs of 75 µs, selecteerbaar |
| SNR (Stereo) | >50 dB, 50 µs de-emphase |
| THD | <0,3%, 10 Hz tot 15 kHz, 50 µs de-emphase |
| Scheiding | > 35 dB |
| Overspraak | > 40 dB |
| FFT-spectrumanalyse (RF, composiet, audio) | |
| Signaalbronnen | Geen |
| FFT-lengte | Geen |
| Dynamisch bereik | Geen |
| Scope-analyse (RF, Composite, Audio) | |
| Signaalbronnen | Geen |
| Recordlengte | Geen |
| Dynamisch bereik | Geen |
| Meetnauwkeurigheid | |
| RF-niveau | ±3dB, 0 tot 80dBµV |
| MPX Vermogen | Geen |
| Totaal, Positief, Negatief | ±3 kHz, 0 tot 130 kHz, 0,1 kHz resolutie |
| Piloot, RDS | ±0,5 kHz, 0 tot 15 kHz, 0,1 kHz resolutie |
| Audio | ±2 dB, 3,0 tot -35,0 dB, resolutie 0,1 dB |
| Uitgangen | |
| Audio (L, R) | 15 dBm, 600Ω, XLR (op achterpaneel, instelbaar) |
| AES3 (L, R) | 5,0 Vp-p, 110Ω, gebalanceerd XLR-connector |
| GPO | Geen |
| Hoofdtelefoon | 3,5mm (1/8″) telefoonaansluiting |
| Communicatie-interfaces | |
| USB | B-type aansluiting |
| Ethernet 10/100 Base-T | Geen |
| RDS Decoder | |
| Normen | Europese RDS CENELEC; Amerikaanse RBDS NRSC |
| Foutcorrectie en tellen | Ja |
| AF decoderen | Ja |
| CT (tijd/datum) | Ja |
| PI, PTY, DI, MS | Ja |
| TA/TP | Ja |
| RT (radiotekst), RT | Ja |
| PS (naam programmadienst) | Ja |
| TMK, ODA | Ja |
| Groep Analyzer | Ja |
| BER-analysator | Ja |
| Weergave groepsvolgorde | Ja |
| RDS RAW-gegevensweergave | Ja |
| GPS-ontvanger | |
| Aantal kanalen | 50 |
| Antenne | Voorversterker, 5m kabel, magnetisch |
| Aansluiting | SMA, achterpaneel |
| Meting Opslag | |
| Opslag | 2GB ingebouwde geheugenkaart |
| Gegevensformaat | propriëtaire binaire bestanden |
| Benodigd vermogen | |
| Spanning | 12 DC (11-15V) / 2A max. bij 12V |
| Aansluiting | XLR (op achterpaneel) |
| Grootte en gewicht | |
| Afmetingen (B;H;D) | 216 x 89 x 190 mm |
| Verzendgewicht | 470 x 180 x 310 mm / 4,9kg |
