Beschrijvingrijving

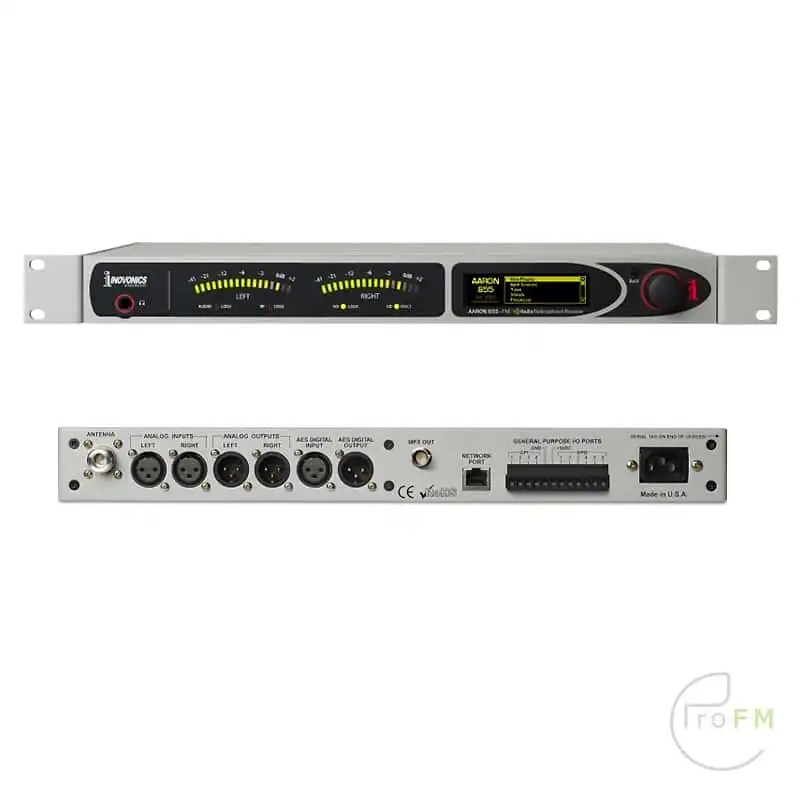

Inovonics Aaron 655 FM-HD Re-Broadcast Ontvanger
De AARON 655 heeft een gevoelige FM / HD Radio SDR ontvanger die na een stroom onderbreking altijd terugkeert naar de geprogrammeerde frequentie en ontvangstmodus. Naast FM en HD kan deze Re-broadcast ontvanger 1-8 Audio bronnen voor her uitzending. Dit wordt allemaal accepteert, AES digitale en streaming Audio ingangen met fallback-prioriteits selectie. Uitgangen zijn FM stereo-multiplex (MPX) en zowel analoge als AES digitale Audio lijn uitgangen en output streaming.
IP connectiviteit met een webbrowser interface zorgt ervoor dat de unit volledige vanaf elke pc of mobiel apparaat, op af stand toegankelijk is samen met audio monitoring. Lokale GPIO storingsalarmen worden verzonden via e-mail net als de alarm logboeken, volledige ondersteuning voor SNMP bediening.
Uitgebreide audio processing omvat gated en ‘windowed’ AGC, een unieke ‘syllabic’ leveler, drie banden compressie en zowel breedband als onafhankelijke HF-beperking. 4 secties parametrische EQ, een ‘Bass Punch’ utility, onafhankelijke Density en Loud/Smooth aanpassingen en variabele composite processing ronden de functie af. De AARON 655 heeft een ingebouwde RDS encoder de inkomende RDS kan worden doorgeven of regenereren en ook HD Radio™ ‘PAD’-gegevens kan her formatteren voor RDS Re-broadcasting.
Kenmerken
- Compromisloze DSP-gebaseerde (SDR) ontvanger prestaties
- Accepteert programma-audio van analoge FM, digitale HD1 tot HD8 programma’s, streaming bronnen en analoge of AES-digitale lijningangen, allemaal met toewijsbare failover audio back-up
- Audio processing met AGC, parametrische EQ, bass ‘punch’ verbetering, multi-band compressie, onafhankelijke breedband / HF piekregeling en composite clipping
- Een geregenereerde en piek gestuurde composiet/MPX-uitgang, plus gebalanceerde analoge en AES-digitale programma lijn uitgangen voor versterkers met ingebouwde stereo coder.
- Een interne RDS/RBDS-encoder die binnenkomende off-air RDS-gegevens kan aanpassen, HD Radio™ PAD naar RDS kan converteren, gestreamde metadata naar RDS kan converteren of IP Telnet-gegevens kan ontvangen.
- Een intuïtieve web interface met remote controle en audio monitoring op afstand; zelf loggende ontvangst alarmen geven direct een melding per e-mail en sms SNMP bewaking en bediening op afstand van alle AARON 655 functies.
- Een ingebouwde BandScanner™ voor een momentopname van het lokale RF-spectrum
- Downloads Web-interface met Remote controle, plus alarmmelding per e-mail en sms
Afstembereik
87,5 MHz – 107,9 MHz in stappen van 100 kHz
Gevoeligheid/Ruisprestaties
5dBμV voor 50dB ongewogen, mono analoog-FM SNR
Frequentierespons buiten de lucht
Analoog-FM: ±0,5dB, 20Hz – 15kHz
HD Radio™: 20Hz – 20kHz (volgens certificatiespec.)
AUDIOVERWERKING
AGC Gated, ‘gain-riding’ AGC met ±15dB opnamebereik; dualrate ‘windowed’ werking
Nivellering
Variabele ‘syllabische’ 2:1 compressie normaliseert dialoog en muziekbronnen
Parametrische equalisatie
4 parametrische EQ-secties, elk met variabele frequentie, ‘Q’ en versterking
Bas ‘Punch
Variabele basversterking accentueert de initiële basaanval
Compressie
3-bands r.m.s. en piekcompressie met selecteerbare crossover-frequenties, variabele master en individuele bandregelaars
Eindpiekcontrole
Voorwaartse eindpiekbegrenzing elimineert flat-top clipping; onafhankelijke HF-begrenzer voor bescherming tegen pre-emphase
Samengestelde Clipper
0dB – 3dB instelbare MPX-clippingsdiepte (exclusief stereopilot en RDS-subdrager)
Voorinstellingen voor verwerking
10 fabrieksinstellingen, 10 door de gebruiker gedefinieerde voorinstellingen
RDS/RBDS ENCODER
Ondersteunde velden PI, PTY, PS, RT, M/S, TP, DI, CT, AF
HD ‘PAD’ naar RDS
HD Radio™ Naam, Slogan, Artiest, Titel, Album en Genre kunnen worden geconverteerd naar de RDS scrolling-PS en RT velden.
Metagegevens van audio streamen naar RDS
Gestreamde naam, metagegevens, beschrijving en genre kunnen worden geconverteerd naar de velden RDS scrolling-PS en RT.
Telnet naar RDS
Accepteert dynamische updates van PS en radiotekst via IP
BANDSCANNER™
Een ingebouwde spectrumanalyser doorloopt de hele FM-band (of een geselecteerd deel) en toont een grafische weergave van alle ontvangen signalen, inclusief RSSI-waarden en HD Radio™-uitzendingen.
Alarmen
De storingsalarmen omvatten radio audioverlies, analoog audioverlies, digitaal audioverlies, stream audioverlies, laag signaal, RDS-fout, stereopilootverlies en HD Radio™-kanaalverlies. Alarmen activeren aanduidingen op het voorpaneel, lokale (GPO) afsluitingen, browserinterface notaties, SMS/e-mail verzendingen, SNMP.
Alarmlogboeken
Alarmen worden gelogd en kunnen worden gedownload als dagelijkse, wekelijkse of maandelijkse CSV-bestanden.
SNMP
Alle instellingen, bedieningselementen en alarmfuncties van de AARON 655 vallen onder SNMP-beheer.
Interne testtoongenerator
20Hz – 20kHz; programmeerbare frequentie en amplitude
Benodigd vermogen
88VAC – 264VAC, 48Hz – 63Hz (‘universeel’); 12 watt
Grootte en gewicht
H: 44mm, B: 483mm, D: 240mm (1U); 4kg (netto, 5,4kg (verzending)
Milieu
32°f/0°C – 122°F/50°C; 0% – 95% niet-condenserende relatieve vochtigheid; 10.000ft/3048m
FM De-Emphasis : 5μs of 50μs, instelbaar via menu
Stereoscheiding (bij 1 kHz)
Analoog-FM: >50dB
HD Radio™: >90dB
Radio Data Systeem
Analoog-FM: RDS/RBDS, menu instelbaar
HD Radio™: “PAD”
Programmasignaalvertraging
Analoge FM of Line-In bronnen: 3,7 ms naar analoge lijnuitgang, 4,53 ms naar digitale lijnuitgang, 4,1 ms naar MPX-uitgang
HD Radio™-bron: doorgaans 8 seconden tot elke uitgang
Antenne-ingang
50Ω (N)
Composiet/MPX-uitgang
75Ω (BNC); 1V p-p – 6V p-p voor ±75kHz FM-draaggolfafwijking
Programmalijningangen
Analoog: Actief gebalanceerd (XLR) accepteert ‘0VU’ lijnniveaus tussen -15dBu en 15dBu; 24dBu clipping
AES digitaal: Gebalanceerd (XLR) accepteert pieklijnniveaus tussen -30dBFS en 0dBFS bij bemonsteringsfrequenties tussen 32kHz en 96kHz.
IP-streaming: Accepteert Icecast/SHOUTcast MP3, Ogg en AAC streams.
Programmalijn uitgangen
Kenmerk: Analoge en digitale programmalijnuitgangen kunnen worden omgeschakeld tussen FM-voorversterking of ‘genormaliseerde’ (vlakke) respons.
Analoog: Actief-gebalanceerd (XLR) levert -12dBu tot 18dBu bij 100% modulatie; 18dBu clipping; 200Ω bron
AES Digital: (XLR) 24-bit, 44,1kHz sampling; levert -30dBFS tot 0dBFS bij 100% modulatie
Streaming: MP3-gecodeerd voor externe IP/browserbewaking
Netwerkpoort
TCP/IP-netwerkaansluiting met RJ45-aansluiting voor volledige instelling en bediening op afstand van de AARON 655; ondersteunt SNMP
GPIO
4 GPI-, 6 GPO-schroefaansluitingen, allemaal toewijsbaar met selecteerbare logische polariteit; maken contactsluiting mogelijk voor bepaalde instel- en bedieningsfuncties en zorgen voor lokale externe alarmsignalen of aansluiting op afstandsbedieningssystemen
Hoofdtelefoonaansluiting
¼-inch voorpaneel (TRS)
FAILOVER AUDIOBEVEILIGING
Vier progressieve (opeenvolgende) failovers kunnen selectief worden geprogrammeerd om te reageren op carrier loss, audio loss, FM pilot loss, HD loss, stream loss of RDS mismatch, afhankelijk van de bronfout.
