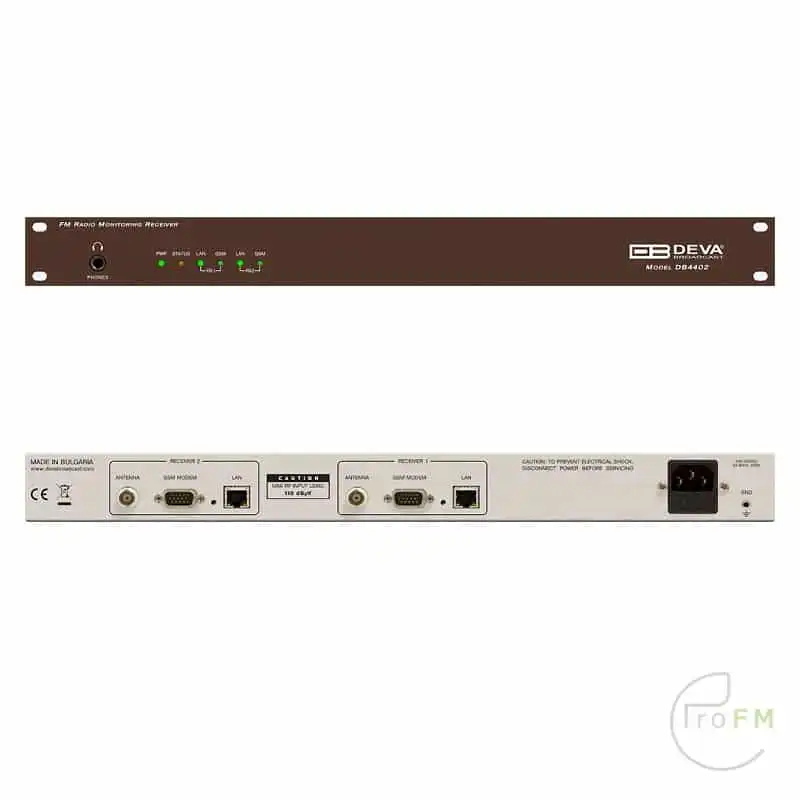

Deva Broadcast DB4402-V2 Dual FM Monitoring Ontvanger & Radio Streamer

De DB4402-V2 Dual FM Monitoring Receiver is een uitstekende en zeer praktische combinatie tussen een logger en een streamer waarmee je eenvoudig en nauwkeurig alle belangrijke parameters van het FM-signaal kunt controleren en opslaan, terwijl je tegelijkertijd de mogelijkheid hebt om naar een constante, ononderbroken audiostream te luisteren. De gesynchroniseerde uitvoering van beide belangrijke functies vormt de kern van het idee voor dit model en is tevens de belangrijkste troef van de eenheid.

De DB4402-v2 is volledig gebaseerd op DSP, met een ingebouwde oscilloscoop en een RDS/RBDS-decoder met een BER-meter. Gebruikers kunnen alarmen instellen voor RF-, MPX-, Pilot- en RDS-signalen via e-mail, SMS of SNMP. De DB4402-v2 is een geavanceerde oplossing die klanten een aantal voordelen biedt en veelzijdige topprestaties levert als monitoringtool en streamingapparaat.

De DB4402-v2 biedt de stabiele, betrouwbare werking die kenmerkend is voor alle DEVA-producten en is volledig DSP-gebaseerd, met een ingebouwde oscilloscoop en een RDS/RBDS-decoder met een BER-meter. Gebruikers kunnen ook alarmen instellen voor RF-, MPX-, Pilot- en RDS-signalen via e-mail, SMS of SNMP. Bovendien zorgen de TCP/IP- en GSM-connectiviteit voor eenvoudige afstandsbediening, bewaking en luisteren naar het radiosignaal vanaf elke locatie.

Het apparaat biedt een optie “Fabrieksinstellingen herstellen” en een eenvoudige update van de firmware. Het is een geavanceerde oplossing die klanten een aantal voordelen biedt en allround en veelzijdige topprestaties levert als monitoringtool en streamingapparaat.

Kenmerken:

• Volledig op DSP gebaseerde kern
• Ingebouwde oscilloscoop voor weergave van links, rechts en MPX
• MPX Vermogensmeting met gegevenshistorie
• RF-spectrumanalyzer waarmee de RF-draaggolfparameters kunnen worden gecontroleerd
• MPX-spectrumanalysator voor links-, rechts- en MPX-metingen
• Selecteerbare De-emphase – 50µs en 75µs
• Ingebouwde stereodecoder; stereo-aanwezigheidsdetectie
• Datum- en tijdinstellingen met verschillende formaten
• LAN-poort voor volledige TCP/IP afstandsbediening en bewaking
• Tot 90dBµV directe RF antenne-ingang
• Instelbare alarmen voor RF, Afwijking, Piloot en RDS-signaal
• Firmware-update voor toekomstbestendige werking
• Parameters Optie Fabrieksherstel
• FM-band 87 – 108 MHz basisspectrumanalysator
• MPX-, PILOT- & RDS-afwijkingsmeters
• Links en rechts gedemoduleerde geluidsniveaumeters
• Hoofdtelefoon audio-uitgang
• RDS- en RBDS-decoder met BER-meter
• Intuïtieve toepassingsinterface
• Alarm verzenden via e-mail, SMS, SNMP
• Statusrapportage kanaal via SMS
• RF- en RDS-metingen
• Luisteren op afstand via optionele GSM-modem
• Realtime audioprogramma’s streamen
• Aantrekkelijke prijs en zeer goede prijs-prestatieverhouding
• Zeer intuïtieve Embedded WEB-server voor interactieve supervisie
• Beproefde en betrouwbare hardware voor 24/7/365 werking
• Eenvoudige installatie en instelling
• SNTP voor automatische synchronisatie van de ingebouwde klok
• Compacte en robuuste aluminium behuizing voor hoge RF-immuniteit

RF-INVOER

Frequentiebereik 87,0 tot 108 MHz, frequentie wendbaar
Stapstap 50 kHz
Antenne-ingang 50 Ω, BNC-connector, 10 dBµV gevoeligheid
Interne verzwakker 0, 10, 20 en 30dB, automatisch
Dynamisch bereik 0 dBµV tot 100 dBµV
S/N 57dB, RF > 60dBµV, 30dB, RF > 10dBµV

MEETRESOLUTIE & NAUWKEURIGHEID

RF-niveau 0 tot 95 dBµV; resolutie – 0,1 dBµV; nauwkeurigheid – ±1 dB (10 tot 85 dBµV)
Multipad 0 tot 100%; nauwkeurigheid – ±1%
MPX Afwijking ±120 kHz; resolutie – 0,1 kHz; nauwkeurigheid – ±10%, ±5% typisch
MPX Vermogen ±12 dBr; resolutie – 0,1 dBr, 10 sec. integratie; nauwkeurigheid – ±0,2 dBr
Geluidsniveau -50 tot 5dB; resolutie – 0,1dB; nauwkeurigheid – ±5%.
Pilootniveau 0 tot 12 kHz; resolutie – 0,1 kHz; nauwkeurigheid – ±0,5 kHz, 1 tot 12 kHz
RDS-niveau 0 tot 9 kHz; resolutie – 0,1 kHz; nauwkeurigheid – ±10% typisch en niet gegarandeerd
Audio, MPX, Piloot, RDS-niveaus
Geldigheid RF-niveau bij voorkeur > 50dBµV
Multiplexniveau Piekniveau, 256 ksamples over 1 sec.
Audio Level Piekniveau, 64 ksamples over 1 sec.
Pilotniveau Gemiddeld piekniveau, 256 ksamples over 1 sec.
RDS-niveau Gemiddeld piekniveau, 256 ksamples over 1 sec.

STEREO DECODER

Stereoscheiding >25dB, typisch >30dB
De-emphase 50 of 75µs, selecteerbaar
THD 0,5%

OUTPUTS

Audiostream Icecast/Shoutcast-compatibele audiostream
Alarmen E-mail, SMS, SNMP
Telefoonaansluiting hoofdtelefoon 1/8″ (3,5 mm)
GSM modem 15-pins mannelijke D-Sub connector

RDS-GEGEVENS DECODEREN

Normen Europees RDS CENELEC; Verenigde Staten RBDS NRSC
Foutcorrectie en telling Ja
AF decodering Ja
CT (tijd/datum) Ja
PI, PTY, DI, MS Ja
TA/TP Ja
RT (radiotekst) Ja
PS (naam programmadienst) Ja
FFT-SPECTRUMANALYSE
Ingang Composiet MPX, Audio
Dynamisch bereik 80 dB
FFT-lengte 1024
Bemonsteringsfrequentie 256 kHz – Composiet, 64 kHz – Audio
SCOPE ANALYSE
Ingang Composiet MPX, Audio
Triggermodus Auto, Val
Dynamisch bereik ±120 kHz
Bemonsteringsfrequentie 256 kHz – Composiet, 64 kHz – Audio

GEBRUIKERSINTERFACE

Webinterface Volledige bewaking en regeling; Interactief en gebruiksvriendelijk Indicatoren 6 LED’s (op voorpaneel)
Hoofdtelefoonuitgang 1/8″ (3,5mm) telefoonaansluiting (op voorpaneel)

TCP/IP COMMUNICATIE

Type Ethernet 10/100M Base-T-poort
Connector RJ45 (op achterpaneel)

BEDRIJFSOMSTANDIGHEDEN

Temperatuur 10° tot 60°C
EMC-immuniteit 6V/m

VOEDING

Spanning 100-240V / 50-60 Hz / 25W
Aansluiting IEC320

GROOTTE EN GEWICHT

Afmetingen (B;H;D) 485 x 44 x 300 mm
Verzendgewicht 540 x 115 x 300 mm / 4,5kg
