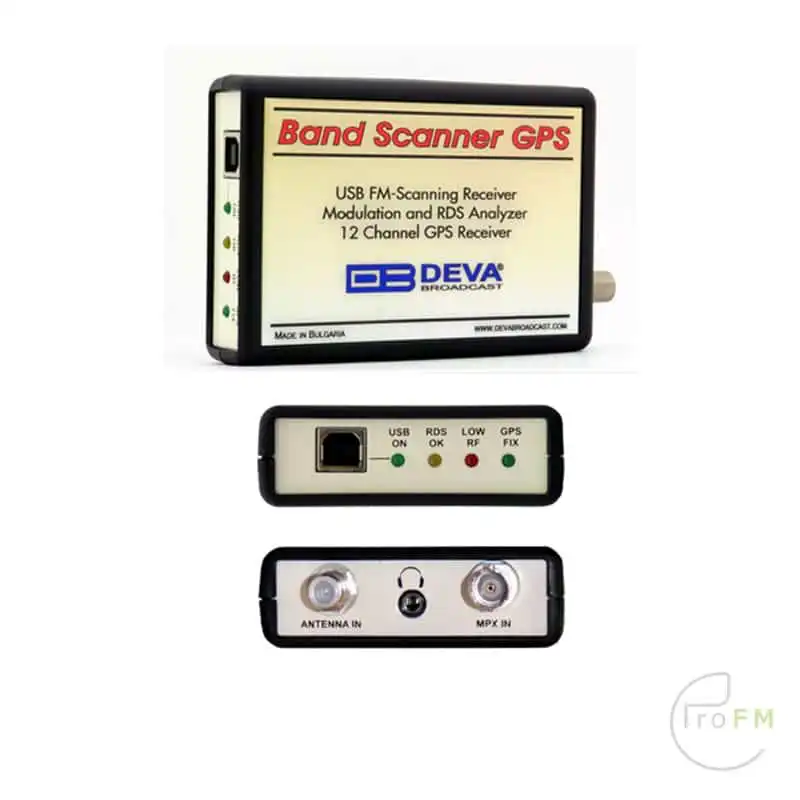

Deva Broadcast Band Scanner GPS/FM/RDS/RBDS Analyser
Met de Band Scanner van Deva Broadcast kunt u de bandcongestie van FM-uitzendingen evalueren en zenderidentificatieparameters vastleggen. De Band Scanner GPS is een tool die compatibel is met Google Earth voor het visualiseren van verzamelde FM-radiometingen. Wanneer u een campagne uitvoert met de “”Band Scanner GPS””, worden de resultaten opgeslagen in een logbestand. “Band Scanner GPS” kan dit bestand vervolgens converteren naar KMZ-formaat en de resultaten in Google Earth bekijken. Het logbestand kan ook worden geëxporteerd als overgangsformaat voor toekomstige analyse of om het bij te houden. De “”Band Scanner GPS”” kan RF-niveau, MPX-afwijking, linker- & rechter audioniveau, RDS- en pilootinjectieniveau meten.

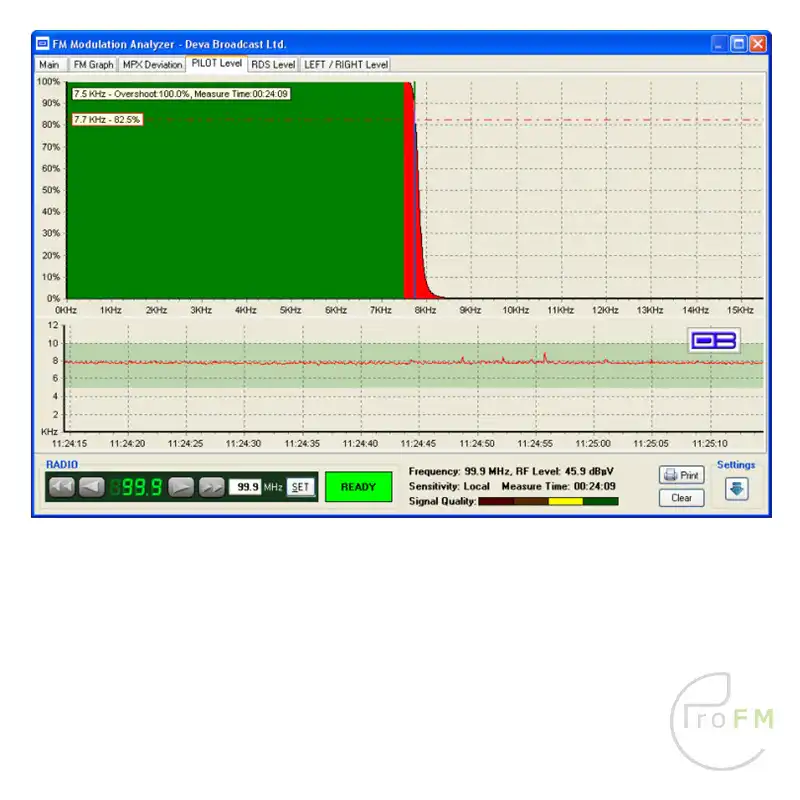

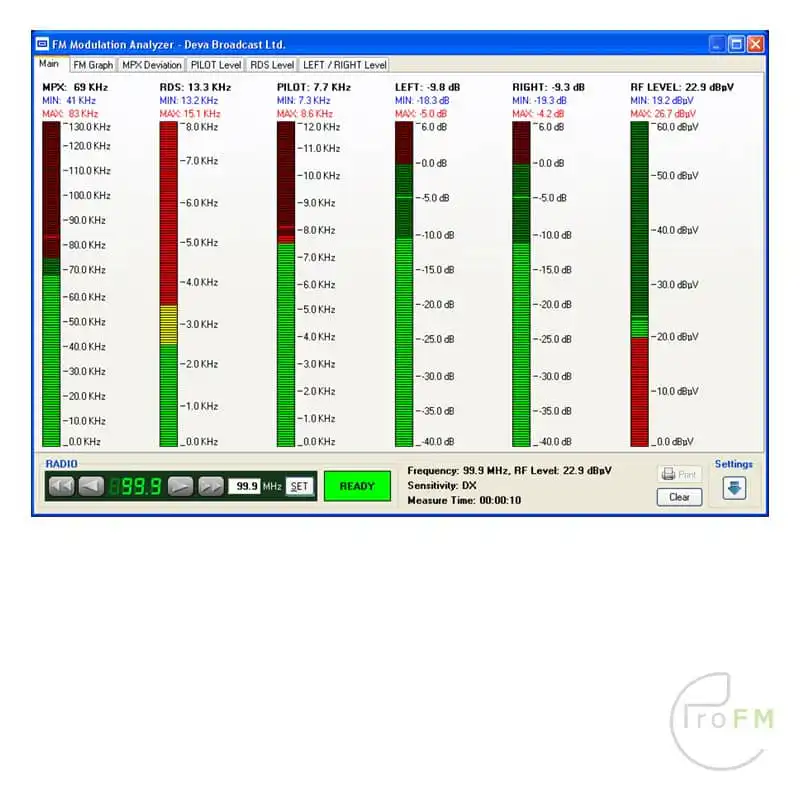

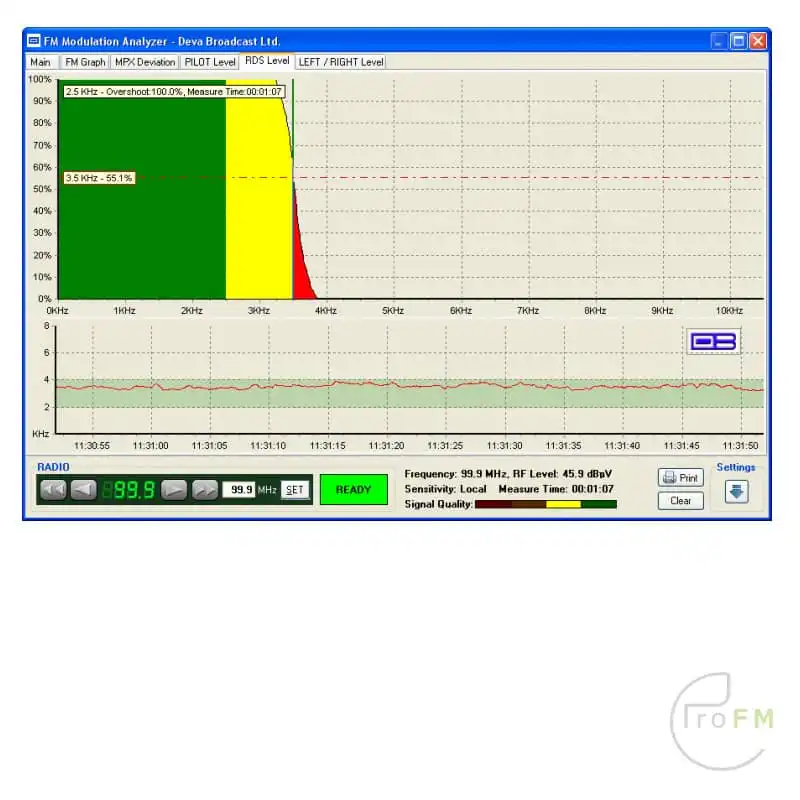

Het systeem wordt gevoed via de USB-poort van elke Windows-pc. De gratis meegeleverde Windows-software sweept de ontvanger over de FM-band, logt elke draaggolf en genereert een spectrumweergave van het draaggolfniveau ten opzichte van de frequentie. Vervolgens wordt elke drager geanalyseerd en wordt er een zenderlijst gemaakt. Zenders met RDS-aanwezigheid worden verder verfijnd om alle radiogegevensgroepen weer te geven die worden uitgezonden. De interface is als een draagbare radio: Er kan handmatig op worden afgestemd via het ontvanger scherm of door te dubbelklikken op een punt op de spectrumplot of op een item in de zenderlijst. Spectrumplots kunnen worden opgeslagen als jpg- of bmp-bestanden. Het foutenniveau van de RDS-gegevens wordt weergegeven in een apart venster op het scherm van de ontvanger. Het programma kan worden gevolgd met een hoofdtelefoon die is aangesloten op een standaard 1/8″” aansluiting.
De Deva Broadcast Band Scanner GPS/FM/RDS/RBDS Analyser is en handige tool om de parameters van je zendinstallatie in de gaten te houden.
Kenmerken:
- FM-band 87 – 108 MHZ-spectrumanalysator
- MPX-, PILOT- en RDS-afwijkingsmeters
- Ingebouwde stereo decoder LINKER en RECHTER niveaumeters
- Ingebouwde 12-kanaals GPS-ontvanger
- Visualisatie van meetresultaten in Google Earth
- Automatisch zoeken afstemmen
- Hoofdtelefoon audio-uitgang
- RDS- en RBDS-decoder met alle functies
- RDS/RBDS-groepen Detector en Analyzer
- RDS/RBDS Stream BER-meter
- FM/RDS/RBDS datalogger
- Afspeellijsten van de concurrerende stations bekijken
- Afspeellijsten opslaan en exporteren naar Excel-bestand
- De signaalsterkte vergelijken met concurrenten en andere stations
- Box op zakformaat met USB-voeding. Geen externe voeding nodig
- Alle gedetailleerde geschiedenissen bijhouden die zijn opgeslagen in het RDS-gegevenslogboek
- TCP/IP Beheer en bediening op afstand via internet
- Op afstand audio beluisteren en loggen via internet
| FM-ontvanger | |
| FM-frequentie | 87,0-108,0 MHz |
| RDS-gevoeligheid | 0 fout bij Vrf=-90dBµV, 4KHz RDS afwijking, geen modulatie |
| Sterke velden | AGC |
| Evaluatie RF-niveau | ± 4dB van 20°C tot 30°C, 20÷60dBµV zonder modulatie |
| Dynamisch | 0 tot 54,6dBµV; 0 tot 60dBµV met interne verzwakker ingeschakeld |
| Verzwakker | 6dB ingebouwd, handmatige bediening |
| Audio, MPX, Piloot, RDS-niveaus | |
| Meetvaliditeit | RF-niveau bij voorkeur > 50dB |
| Multiplexniveau | Piekniveau weergegeven, 1000 samples over 1 seconde |
| Audio niveau | Piekniveau weergegeven, 1000 samples over 1 seconde |
| Pilootniveau | Gemiddeld piekniveau, 1000 monsters over 1 seconde |
| RDS-niveau | Gemiddeld piekniveau, 1000 monsters over 1 seconde |
| Nauwkeurigheid van MPX-afwijkingsweergave | ± 5KHz, ± 2KHz typisch |
| Nauwkeurigheid van weergave van geluidsniveau | ± 5% |
| Nauwkeurigheid van weergaven op subcarrierniveau | ± 10% typisch en niet gegarandeerd |
| Ingang FM-antenne | |
| Aansluiting | F’ op achterpaneel |
| Impedantie | 75 Ω |
| Externe verzwakker | Geen |
| Stereo decodering | |
| Stereoscheiding | >20dB |
| Typische scheiding | Ongeveer 26dB tot 35dB |
| RDS-gegevens decoderen | |
| Normen | Europese RDS CENELEC en Amerikaanse RBDS NRSC |
| Foutcorrectie | Ja |
| Groep tellen | Ja |
| Fouttelling | Ja |
| AF decoderen | Ja |
| CT (tijd/datum) | Ja |
| PI, PTY, DI, MS | Ja |
| TA/TP | Ja |
| RT (radiotekst) | Ja |
| PS (naam programmadienst) | Ja |
| EON (Enhanced Other Networks informatie) | Ja |
| PTYN (programmatype naam) | Ja |
| SLC (Slow Labelling Codes) | Ja |
| ODA (Open Data Applications) | Ja |
| GPS-ontvanger | |
| Aantal kanalen | 12 |
| Antenne | Voorversterker, 5m kabel, magnetisch |
| Aansluiting | SMA, achterpaneel |
| Frequentie programmageheugens | |
| GPS planningscapaciteit | 50 frequenties |
| Vooraf ingestelde FM-tuner | 5 frequenties |
| Opslag van metingen | |
| Opslag | LOG-bestand |
| Gegevensformaten | Compatibel met Microsoft Excel (csv), compatibel met Google Earth KMZ |
| Gebruikersinterface | |
| Indicatoren | 4 LED’s, voorpaneel |
| Koptelefoonuitgang | 1/8″ (3,5mm) telefoonaansluiting, achterpaneel |
| Bedrijfsomstandigheden | |
| Apparatuur operationeel tussen | 10° en 40°C |
| EMC-immuniteit | 6V/m |
| Hoofdtelefoonuitgang | |
| Aansluiting | Stereo, 1/8″ (3,5mm) telefoonaansluiting |
| Volume | Vast |
| Communicatie | |
| Type | Compatibel met USB 2.0 |
| Aansluiting | B-type, voorpaneel |
| Benodigd vermogen | |
| Stroomvoorziening | USB-voeding |
| Aansluiting | B-type, voorpaneel |
| Grootte en gewicht | |
| Afmetingen (B;H;D) | 74 x 26 x 109 mm |
| Verzendgewicht | 230 x 70 x 172 mm / 0,5kg |
