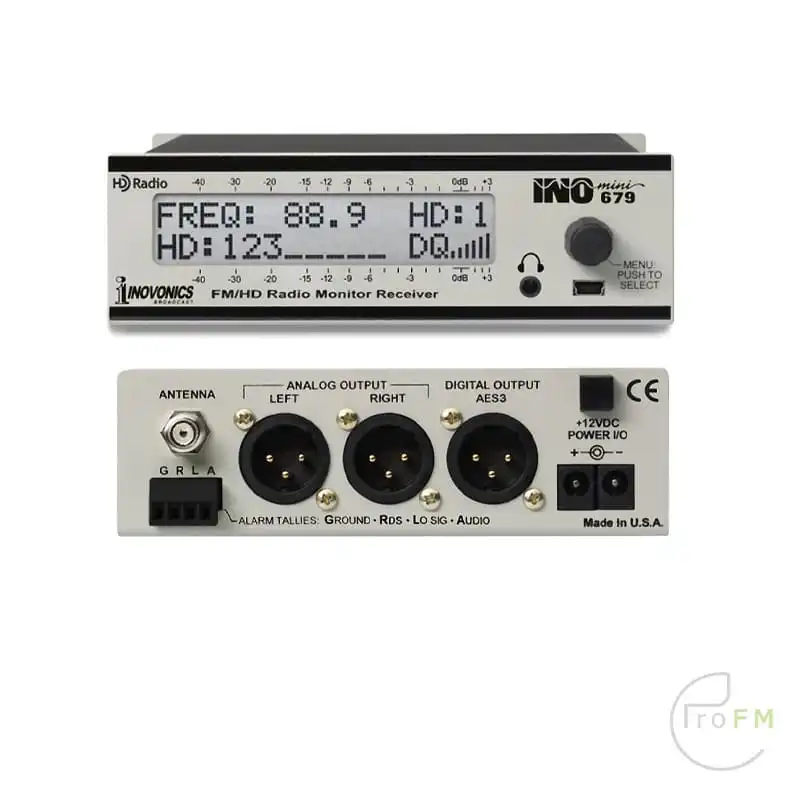

Inovonics 679 INOmini FM-HD Monitor Ontvanger

Inovonics 679 INOmini FM/ HD Monitor Ontvanger

De INOmini 679 is Inovonics’ derde generatie FM- en FM-band HD Radio-ontvanger met kleine vormfactor. Hij ontvangt zowel analoge FM- als digitale HD1-HD8-radiokanalen voor vertrouwensmonitoring en levert een audiofeed van hoge kwaliteit voor heruitzending of programmadistributie in de hele uitzendfaciliteit met instelbare analoge en AES digitale audio-uitgangen.

FM RBDS- en HD Radio PAD-gegevens kunnen worden opgeroepen voor weergave op het LCD-scherm op het voorpaneel. De INOmini 679 is uitsluitend bedoeld voor professionele toepassingen en mengt zich met opzet niet tussen de analoge FM- en HD1-simulcast zoals een consumentenradio. Afstem- en modusvoorkeuren worden opgeslagen in het niet-vluchtige geheugen en alle instellingen worden hersteld na een stroomcyclus.

Kenmerken

• De INOmini 679 is een gevoelige, op DSP gebaseerde (SDR) radio die standaard analoge FM- en FM/HD-radio-uitzendingen ontvangt.
• Blijft in de modus en op het kanaal tijdens signaal- en stroomverlies; mengt niet tussen FM en HD.
• Eenvoudige setup op het voorpaneel maakt gebruik van jog-wiel menunavigatie met een groot LCD-scherm. Nauwkeurige metingen in hoge resolutie tonen RF-signaal- en geluidsniveaus, RBDS/PAD-gegevens en ontvangstgegevens. Kritieke systeemmenu’s worden verborgen.
• Gebalanceerde analoge en AES-digitale programmalijnuitgangen zijn tegelijkertijd beschikbaar; de niveaus zijn onafhankelijk instelbaar.
• Knipperende rode alarmen op het voorpaneel en ’tallies’ op het achter paneel geven HD-ontvangstverlies, laag signaal en audioverlies aan.
• Split Mode’ audio monitoring helpt bij het instellen van transmissie diversiteit vertraging.
• Het LCD-scherm geeft RSSI, SNR, Cd/No, Multipath en HD Level weer om te helpen bij het uitlijnen van de ontvangstantenne.
• Wanneer ze worden uitgegeven, kunnen gratis firmware-updates eenvoudig in het veld worden geïnstalleerd.

Afstembereik

87,5 MHz – 107,9 MHz in stappen van 100 kHz

Antenne-ingang

75 ohm (F)

HD Radio™ kanalen

Selecteerbaar HD1 tot HD8

Gevoeligheid/SNR

10dBμV voor 50dB mono FM S/N

Audioreactie

FM: ±1dB, 30Hz – 15kHz; de-emphase is in het menu instelbaar voor 75μs of 50μs
HD Radio™: ±0,25dB, 20Hz – 20kHz

FM-stereomodi
Stereo / Stereo Auto-Blend / Geforceerd-Mono

Weergegeven RDS-velden

PI (en oproep), C/T, PTY, PTYN, PS, RT, RT 1, RT 2

HD Radio™ Kanalen

Selecteerbaar HD1 tot HD8

Weergegeven HD Pad-velden

HD Naam/Logan, HD PTY, FCC ID, HD Artiest, HD
Titel, HD Album, HD Genre, Primaire Servicemodus, Gecodeerde modus, Versterking zenden, Mengregeling zenden

Programma Audio-uitgangen

• Gebalanceerd analoog: (XLR) Linker en rechter uitgangen zijn instelbaar van
• -15dBu tot 15dBu in stappen van 0,2dB.
• AES Digital: (XLR) uitgang op 44,1kHz is instelbaar van -30dBFS tot 0dBFS in stappen van 0,2dB.
• Hoofdtelefoonaansluiting: (3,5mm TRS) met instelbaar luisterniveau.

Rood knipperende alarmen op voorpaneel

• HD-verlies: Vaste statistieken bepalen verlies van HD-radio-ontvangst.
• Laag signaal: Alarm- en reset-triggerniveaus zijn onafhankelijk instelbaar ten opzichte van het FM-draaggolfniveaudisplay.
• Audioverlies: Het alarm reageert op de gemonitorde service (FM of HD Radio).
• De alarmdrempel is instelbaar tussen 0dB en -40dB en het alarmvertragingsinterval is instelbaar tussen OFF en 120 seconden.
• Alarm “Tallies”: Individuele open-collector NPN transistoruitgangen naar massa zijn programmeerbaar voor logische polariteit.

USB-poort

Via de mini-USB-poort op het voorpaneel kunnen firmware-updates snel worden geüpload.

Benodigd vermogen

12VDC bij 335mA; een universele 90-240 VAC inline schakelvoeding wordt meegeleverd met de INOmini 679 ontvanger.

Montageopties

Een optionele rackadapter accepteert tot drie INOmini-modules in een 1U, 19 inch rackruimte. De 679 kan ook gemakkelijk met twee kleine schroeven aan elk handig oppervlak worden bevestigd.

Grootte en gewicht

1,6″H x 5,5″B x 5,5″D; 4 lbs. transportgewicht
