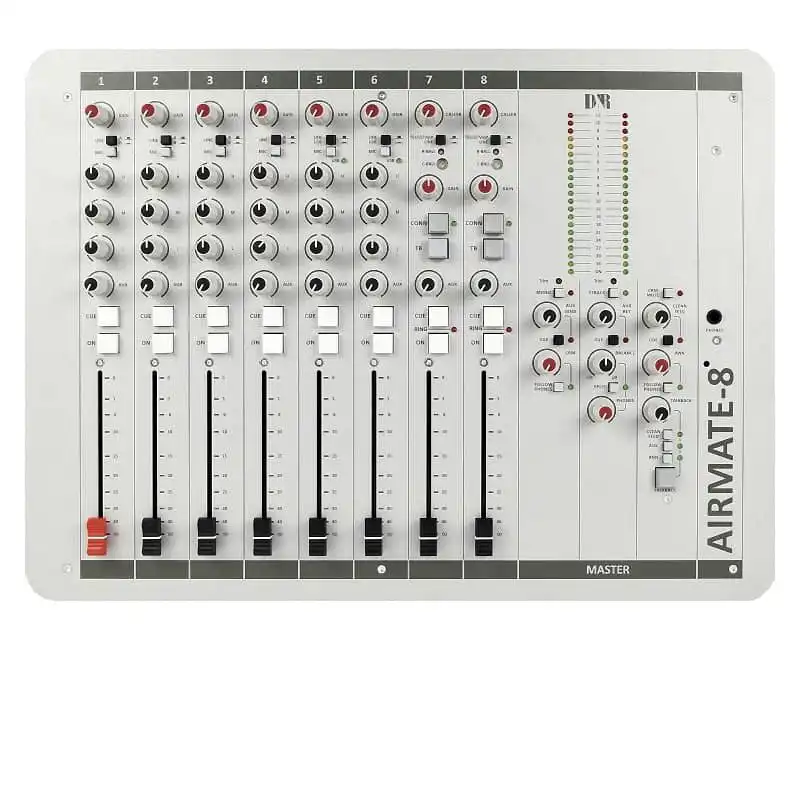

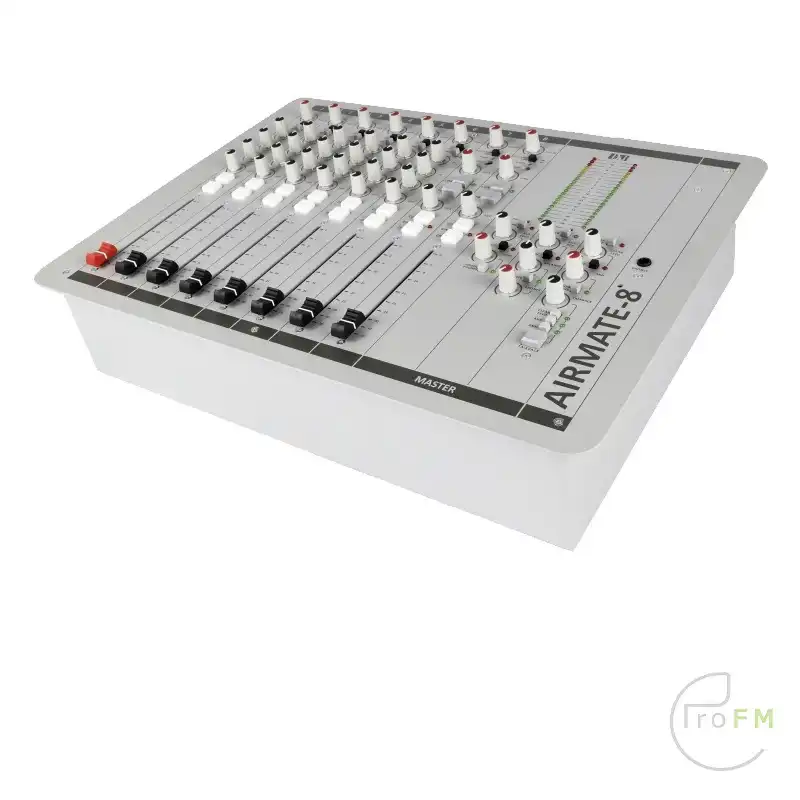

D&R Airmate 8 USB Radio Mixer

D&R ontwierp de Airmate-USB om te voldoen aan de eisen voor een hoogwaardige, goedkope radio productie mixer. Deze console is gebouwd rond beproefde circuits met weinig ruis en is het betrouwbare werkpaard voor de self-op productie D.J. die een interne Telephone Hybrid (2x) en USB-aansluiting op de PC nodig heeft (bijv. voor streaming naar het web). Een zwaar 19″ chassis met RF-afscherming voor rekmontage herbergt 8 verticale drievoudige ingangsmodules die flexibiliteit bieden die je zelden aantreft in een mixer van dit type. Zes ingangskanalen met hoogwaardige gebalanceerde microfooningangen op XLR en twee stereo line level ingangen op Cinch (RCA) connectoren. Elke Mic ingang heeft een insert voor signaalprocessors. En… elke lijnniveau lijn B-ingang kan worden omgezet in een phono (grammofoon) kanaal door simpelweg een optionele stereo R.I.A.A. geëgaliseerde phono voorversterker te monteren.

INGEBOUWDE TELEFOONHYBRIDEN

Dit nieuwe Airmate-USB-model heeft 6 gebalanceerde microfooningangen (48 fantoom is standaard) met insert, 12 stereo lijningangen, 2x USB en 2x telefoonhybriden. Kanaal 5 en 6 hebben een Mic/Line en USB-interface om audio van en naar je PC te sturen. Kanaal 7 en 8 hebben, naast de stereo lijningang, ook RJ-11 connectoren voor een interface met een POT (Plain Old Telephone) lijn en een telefoontoestel om het nummer te kiezen dat je wilt bereiken. Hoogwaardige ingebouwde Hybrids met R (trimmer op het oppervlak) en C balans (schakelaar op het oppervlak) en directe Connection en Talkback knoppen in de Hybrid kanalen maken een gesprek met luisteraars erg gemakkelijk. Met de Telco Send (niveau naar de beller) en Telco Gain (niveau afkomstig van de beller) kunnen alle niveaus eenvoudig worden aangepast.

NU IS HET TIJD OM JE EIGEN PRODUCTIERUIMTE TE INSTALLEREN

De Airmate-USB heeft de gebruikelijke masterbediening zoals stereo master faders, stereo Aux send en return, monitor master met “”follow phones”” en een telefoonuitgang met een split control functie. Er is een balansregelaar om het volume tussen de hoofduitgang en het stereo Cue-signaal continu aan te passen. Daarnaast is er een speciaal Radio On-air/productie gedeelte met Selfop schakeling om automatisch het control room level te verlagen wanneer de D.J. microfoon actief iseen clean feed uitgang om ook een externe Telephone Hybrid aan te sturen voor talkshows en interviews, als je meer Hybrid kanalen nodig hebt dan de 2 ingebouwde kanalen een speciale announcer uitgang die normaal gesproken de hoofduitgang volgt, maar omgeschakeld kan worden zodat de hoofduitgang, of een cue signaal dat geselecteerd is, te horen is in de “follow phones” modus. Een grote Talkback-schakelaar activeert de ingebouwde electret talkbackmicrofoon voor eenvoudige communicatie met de Clean-feed uitgang, Aux-uitgang en/of Announcer-uitgang.

INGEBOUWDE TELEFOONHYBRIDEN

Dit nieuwe Airmate-USB-model heeft 6 gebalanceerde microfooningangen (48 fantoom is standaard) met insert, 12 stereo lijningangen, 2x USB en 2x telefoon hybriden. Kanaal 5 en 6 hebben een Mic/Line en USB-interface om audio van en naar je PC te sturen. Kanaal 7 en 8 hebben, naast de stereo lijningang, ook RJ-11 connectoren voor een interface met een POT (Plain Old Telephone) lijn en een telefoontoestel om het nummer te kiezen dat je wilt bereiken. Hoogwaardige ingebouwde Hybrids met R (trimmer op het oppervlak) en C balans (schakelaar op het oppervlak) en directe Connection en Talkback knoppen in de Hybrid kanalen maken een gesprek met luisteraars erg gemakkelijk. Met de Telco Send (niveau naar de beller) en Telco Gain (niveau afkomstig van de beller) kunnen alle niveaus eenvoudig worden aangepast. Maar wees je altijd bewust van het feit dat de RC-balans één keer moet worden aangepast om een zuiver telefoonsignaal te verzenden en ontvangen. De handleiding geeft informatie over deze vrij eenvoudige procedure. De AAN-schakelaar op het voorpaneel is in serie geschakeld met de ingebouwde mechanische faderstart, waardoor je kunt kiezen tussen starten met de fader of hard starten via de AAN-schakelaar. Faderstart genereert in de Mic-modus een Mic-on-signaal om de ON-Air-lampjes aan te zetten. Er is een 3-bands equalizer op kanaal 1-6. De stereo Aux send kan voor of na de fader worden ingesteld. Alle microfooningangen hebben low-cut jumpers. Een schone toevoer is beschikbaar voor externe hybriden.

HET MIDDELPUNT IN EEN PRODUCTIESTUDIO

De Airmate-USB is ontworpen als centraal punt voor lokale radioproducties in de studio of thuis. De uitgebreide, maar toch begrijpelijke functies maken het de ideale metgezel voor snelle radioprogramma’s ter plaatse. Klein, betrouwbaar en 19″ rack montage ideaal voor productieruimten. Het kan ook gebruikt worden als een On-Air mixer of geïmplementeerd worden in je eigen internetradiostation. Als je een krap budget hebt, wordt hij nooit overbodig omdat je hem weer in productie kunt nemen als je later een grotere On-Air mixer monteert.

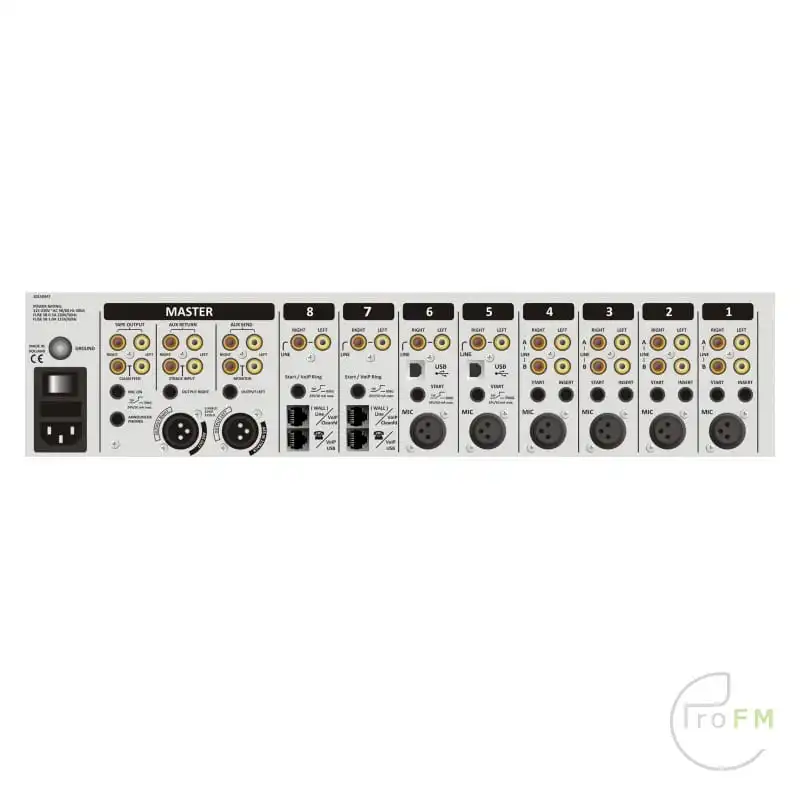

INPUTTEN.
Microfooningangen: bal, 2kOhm, XLR. Fantoom: 48 volt.
Ruis: – 122 dBr (A-gewogen).
Gevoeligheid: – 70dB min, OdB max.
Invoegen: -10dBv in/uit.
Lijningangen: ongebalanceerd, 10kOhm, Cinch.
Versterking: bereik van 40dB.
Phono-ingangen: ongebalanceerd. 47kOhm, 5 mV.
2 Spoorretour: – 10 dBV bij 10kOhm.
Aux-retouren: – 10 dBv bij 10kOhm stereo

USB.
Volledig compatibel met USB 2.0 afspeel- en opnamemodus.
HID-functies: Volume/Mute

TELEFOONHYBRIDEN.
RJ-11 connectoren voor telefoonlijn/dialler
Mix Minus verwerping @1kHz -60dB.

OUTPUTS (UITGANGEN).
Links/rechts: 4 dBu bal. XLR.
Monitor/Aux: 4dBu unbal. op Cinch.
Cleanfeed/Announcer: 4dBu, Jacks. Banduitslag: -10dBv, ongebalanceerd. Cinch.
Koptelefoon: 16-600 Ohm, Jack.
Omroeper: 16-600 Ohm, Jack.

EQUALIZER.
Hoog: / -12 dB bij 12 kHz shelving. Midden: / -12dB bij 1 kHz bell curve. Laag: / -12dB bij 60 Hz belcurve.

OPTIES:
AES/EBU digitale stereo-uitgang en AES digitale ingang voor 2 sporen plus bestaande analoge uitgangen op 2 aansluitingen.

ALGEMEEN
Frequentiebereik: 10 – 60.000Hz. Vervorming: < 0,009% max bij 1 kHz.
Startschakelaar: reed-relais.
Ledbalken: 21 segment.
Stroomverbruik: 30VA

Frequentiebereik 10-60.000 Hz ( /- 0,5dB).
Vervorming: <0,009% max bij 1 kHz.
Afmetingen: 483x356x95 mm ( 8HE ) .
Gewicht: 9 kg.

De D&R Airmate 8 is verkrijgbaar in 6 verschillende versies:

Met 2 x VoIP Hybrids
Met 2 x POTS Hybrids
Met 2 x Bluetooth Hybrids
Met 1 x Voip & 1 x POTS Hybride
Met 1 x Bluetooth & 1 x VoIP Hybride
Met 1 x Bluetooth & 1 x POTS Hybride
