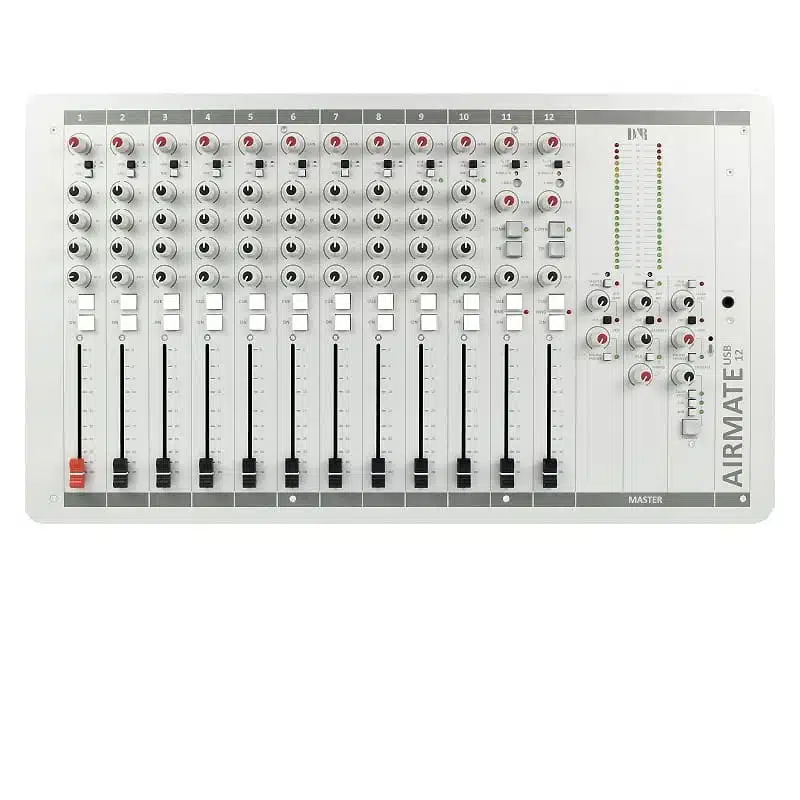

D&R Airmate 12 Fader USB Radio Mengtafel

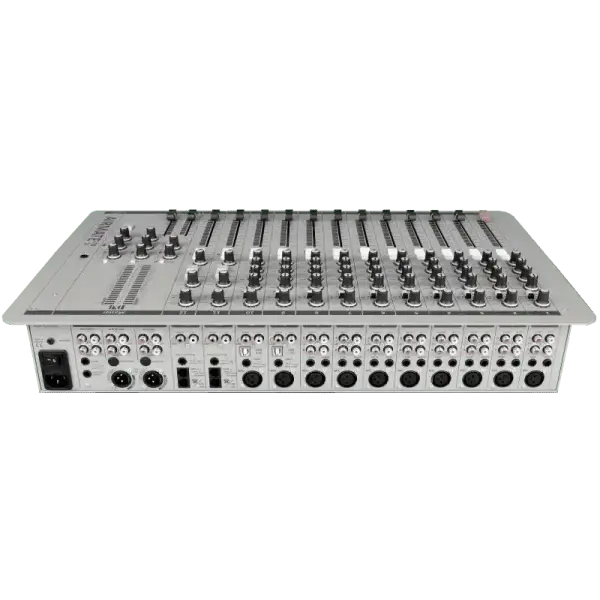

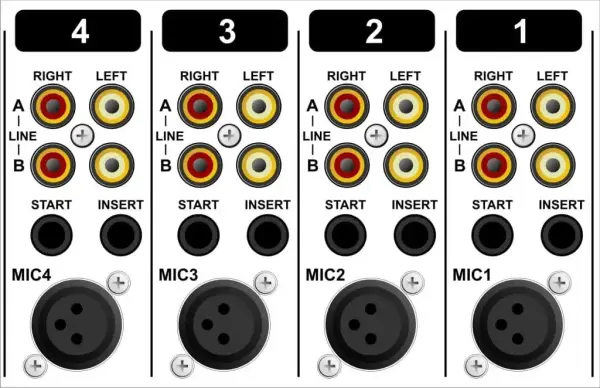

De Airmate-12-USB mixer voor radio-uitzendingen is ontworpen voor situaties waarin meer microfooningangen nodig zijn. Deze console is gebouwd rond beproefde circuits met weinig ruis en is het betrouwbare werkpaard voor de self-op productie D.J. die 10 microfooningangen nodig heeft, een interne Telephone Hybrid (2x) en een USB-aansluiting op de PC (bijv. voor streaming naar het web). Een zwaar 19″ rackgemonteerd RF-afgeschermd chassis herbergt 12 verticale drievoudige ingangsmodules die flexibiliteit bieden die je zelden aantreft in een mixer van dit type. Tien ingangskanalen met gebalanceerde microfooningangen van hoge kwaliteit op XLR en twee stereo line level ingangen op Cinch (RCA) connectoren. Elke Mic ingang heeft een insert voor signaalprocessors. En… elke lijnniveau lijn B-ingang kan worden omgezet in een phono (platenspeler) kanaal door simpelweg een optionele stereo R.I.A.A. geëgaliseerde phono voorversterker te monteren.

Ingebouwde telefoonhybriden

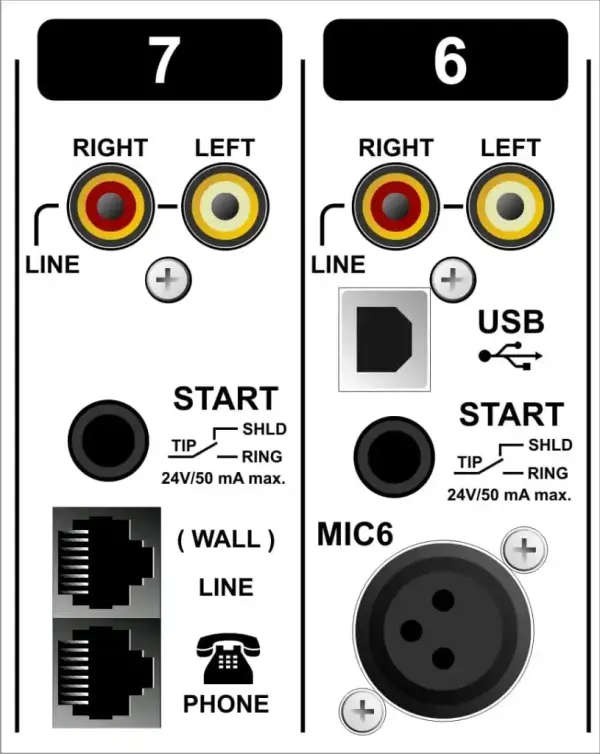

Dit nieuwe Airmate-USB-model heeft 10 gebalanceerde microfooningangen (48 fantoom is standaard) met insert, 20 stereo line-ingangen, 2x USB en 2x Telephone Hybrids. Kanaal 9 en 10 hebben een Mic/Line en USB-interface om audio van en naar je PC te sturen. Kanaal 11 en 12 hebben, naast de stereo lijningang, ook RJ-11 connectoren voor een interface met een POT (Plain Old Telephone) lijn en een telefoontoestel om het nummer te kiezen dat je wilt bereiken. Hoogwaardige ingebouwde Hybrids met R (trimmer op het oppervlak) en C balans (schakelaar op het oppervlak) en directe Connection en Talkback knoppen in de Hybrid kanalen maken een gesprek met luisteraars erg gemakkelijk. Met de Telco Send (niveau naar de beller) en Telco Gain (niveau afkomstig van de beller) kunnen alle niveaus eenvoudig worden aangepast. Maar wees je altijd bewust van het feit dat de RC-balans één keer moet worden aangepast om een zuiver telefoonsignaal te verzenden en ontvangen. De handleiding geeft informatie over deze vrij eenvoudige procedure. De AAN-schakelaar op het voorpaneel is in serie geschakeld met de ingebouwde mechanische faderstart, waardoor je kunt kiezen tussen starten met de fader of hard starten via de AAN-schakelaar. Faderstart genereert in de Mic-modus een Mic-on-signaal om de ON-Air-lampjes aan te zetten. Er is een 3-bands equalizer op kanaal 1-10. De stereo Aux send kan voor of na de fader worden ingesteld. Alle microfooningangen hebben low-cut jumpers. Een clean feed send is beschikbaar voor externe analoge en digitale hybriden.

Ingebouwde VoIP- of Telco-kanalen

We bieden ook specifieke VoIP-kanalen voor de AIRMATE-12-USB, of een combinatie van één TELCO-module en één VoIP-module. Ook Bluetooth is beschikbaar. Als je toch een klassieke analoge of digitale hybride wilt gebruiken, hebben we een cleanfeed uitgang ontworpen op pin 1-4 van de RJ11 connector. Je kunt het Hybrid signaal terugsturen op de lijningang van de VoIp-module. Vertel je dealer welke combinatie je wilt.

Nu is het tijd om je eigen productieruimte te installeren

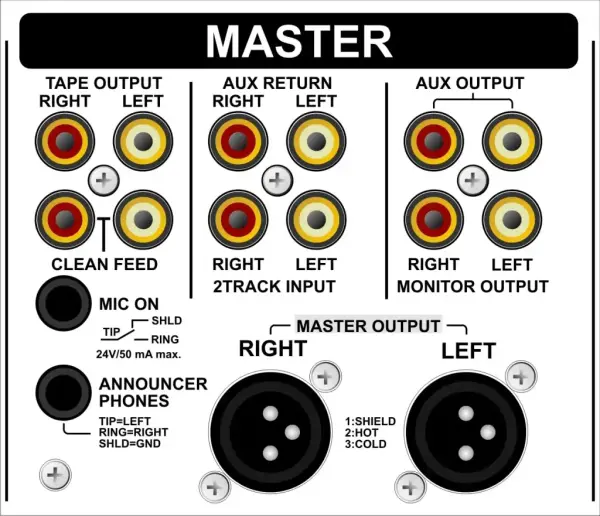

De Airmate-12-USB heeft de gebruikelijke masterbediening zoals stereo master faders, stereo Aux send en return, monitor master met “follow phones” en een phones output met een split control functie. Er is een balansregelaar om het volume tussen de hoofduitgang en het stereo Cue-signaal continu aan te passen. Daarnaast is er een speciale Radio On-air/productie sectie met; Self-op schakeling om automatisch het control room level te verlagen wanneer de D.J. mic actief is; een Clean feed uitgang om ook een externe Telephone Hybrid aan te sturen voor talkshows en interviews, als je meer Hybrid kanalen nodig hebt dan de 2 ingebouwde; een speciale announcer uitgang die normaal gesproken de hoofduitgang volgt, maar omgeschakeld kan worden zodat de hoofduitgang, of een cue signaal dat geselecteerd is, te horen is in de “follow phones” mode. Een grote Talkback-schakelaar activeert de ingebouwde electret talkbackmicrofoon voor eenvoudige communicatie met de Clean-feed uitgang, Aux-uitgang en/of Announcer-uitgang.

Het middelpunt in een productiestudio

De Airmate-12-USB is ontworpen als centraal punt voor lokale radioproducties in de studio of thuis. De uitgebreide, maar toch begrijpelijke functies maken het de ideale metgezel voor snelle radioprogramma’s ter plaatse. Klein, betrouwbaar en 19″ rackmontage, ideaal voor productieruimten. Het kan ook gebruikt worden als een On-Air mixer of geïmplementeerd worden in je eigen internetradiostation. Als je een krap budget hebt, wordt hij nooit overbodig omdat je hem weer in productie kunt nemen als je later een grotere On-Air mixer monteert.

INPUTTEN.

Microfooningangen: bal, 2kOhm, XLR. Fantoom: 48 volt.
Ruis: – 122 dBr (A-gewogen).
Gevoeligheid: – 70dB min, OdB max.
Invoegen: -10dBv in/uit.
Lijningangen: ongebalanceerd, 10kOhm, Cinch.
Versterking: bereik van 40dB.
Phono-ingangen: ongebalanceerd. 47kOhm, 5 mV.
2 Spoorretour: – 10 dBV bij 10kOhm.
Aux-retouren: – 10 dBv bij 10kOhm stereo

USB.

Volledig compatibel met USB 2.0 afspeel- en opnamemodus.
HID-functies: Volume/Mute
Als er digitale aardlusruis wordt gedetecteerd, kun je profiteren van deze USB Isolator voor slechts € 49,–.

TELEFOONHYBRIDEN.

RJ-11 connectoren voor telefoonlijn/dialler
Mix Minus verwerping @1kHz -60dB.

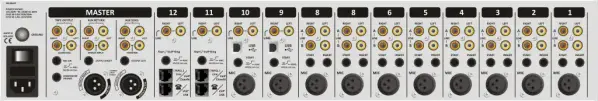

OUTPUTS (UITGANGEN).

Links/rechts: 4 dBu bal. XLR.
Monitor/Aux: 4dBu unbal. op Cinch.
Cleanfeed/Announcer: 4dBu, Jacks. Banduitslag: -10dBv, ongebalanceerd. Cinch.
Koptelefoon: 16-600 Ohm, Jack.
Omroeper: 16-600 Ohm, Jack.

EQUALIZER.

Hoog: / -12 dB bij 12 kHz shelving. Midden: / -12dB bij 1 kHz bell curve. Laag: / -12dB bij 60 Hz belcurve.

OPTIES:

AES/EBU digitale stereo-uitgang en AES digitale ingang voor 2 sporen plus bestaande analoge uitgangen op 2 aansluitingen.
RIAA-voorversterker op lijningang B voor phono-cartridges, 60881597

ALGEMEEN

Frequentiebereik: 10 – 60.000Hz.
Vervorming: < 0,009% max bij 1 kHz.
Startschakelaar: reed-relais.
Ledbalken: 21 segment.
Stroomverbruik: 40VA
