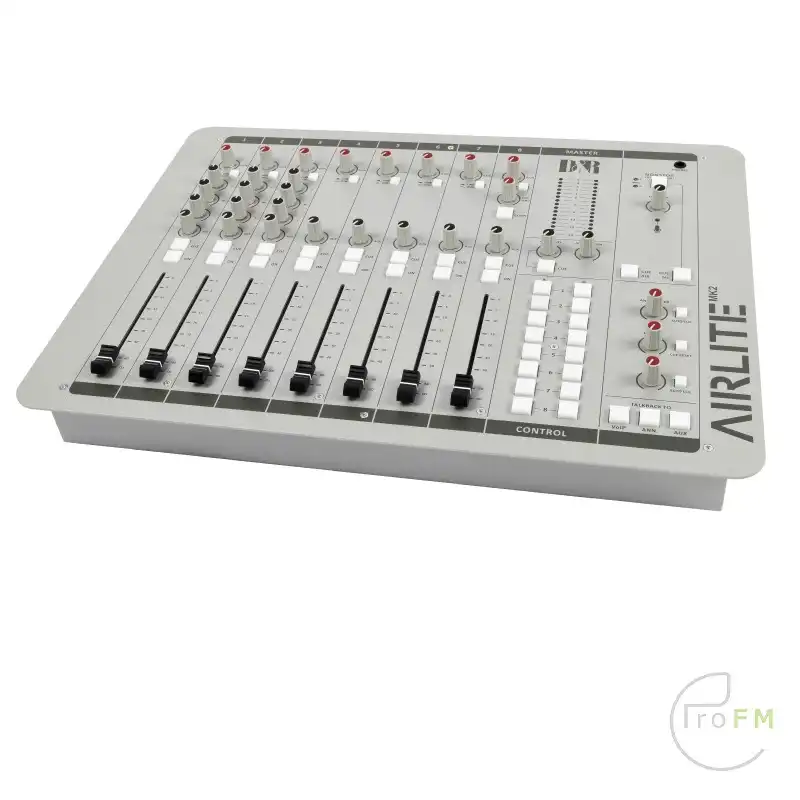

D&R Airlite MK2 USB Radio Mixer

Met de Airlite mixer kun je nu voor een aantrekkelijke prijs een modern type radio mengtafel bezitten. Het is een nieuw, zorgvuldig handgemaakt stukje precisie-apparatuur en goed gebouwd rond bewezen ruisarme circuits. Het is een intelligente mixer met intern USB-bedieningsgedeelte dat het dagelijkse gebruik comfortabel verbetert. Het is een betrouwbaar werkpaard voor DJ’s die zelf produceren. Hij heeft ook een ingebouwde VOIP-telefoonfunctie, 4 in/uit USB-kanalen en 3 ruisarme Mic-kanaalingangen.

De Airlite staat voor een compleet radiosysteem, ideaal voor on-air, productie en vooral streaming op het web. Hij accepteert en bestuurt direct maximaal 4 in/out stereokanalen van je playout software. Hij is gebouwd in een zwaar RF afgeschermd chassis, ontworpen met elegant afgeronde hoeken. En …”dropped” in je meubel geeft het je die opwindende radio look en feel.

Er is nauwelijks een excuus dat je ervan weerhoudt om de radio te maken die je altijd al wilde. Betrouwbaar, sterk en het resultaat van meer dan 42 jaar ervaring bij D&R
Het werkt naadloos samen met de D&R Aircast Software.

De AIRLITE modules kunnen eenvoudig worden aangepast aan uw eigen behoeften, zoals u kunt zien op de softwareprogrammapagina hierboven. Alle 8 modules hebben hun eigen pagina waar je bijvoorbeeld Cue-reset kunt programmeren die wordt ingeschakeld door line, Mic, Fader, On enz. Je kunt zelfs beslissen of je 10dB fader gain wilt of niet. Zowel ON-AIR bussen 1 en 2 kunnen worden ingeschakeld door Line of Mic. Je kunt zelfs je eigen schakelaar kleuren programmeren, de CRM dempers per module activeren en de Studio Remote programmeren en als je je Phantom aan of uit wilt hebben, kun je die individueel per kanaal programmeren. Alle instellingen kunnen worden opgeslagen (schrijven) en geladen (lezen), zie het rechterdeel van de softwarepagina hierboven.

De AIRLITE mixer heeft 3 gebalanceerde microfooningangen met fantoomvoeding en inserts voor voice processors. Acht stereo lijningangen, 4x USB-kanalen en 1x telefoon VOIP-kanaal.
Als je verbinding wilt maken met een analoge telefoonlijn, is er een Cleanfeed-uitgang beschikbaar voor aansluiting op een externe hybride.

Slechts één fysieke USB-aansluiting is de interface voor het overbrengen van 4 stereo audiokanalen van en naar je PC, plus besturingsgegevens van het besturingsgedeelte en de metertoepassing.
De VOIP Channel 8 heeft een eigen USB-aansluiting zodat je gesprekken vanaf een andere pc kunt voeren. Aansluiting op een tweede USB-aansluiting op je hoofd-pc is natuurlijk ook mogelijk. Toegewijd terugspreken naar het VOIP-kanaal maakt een gesprek met bellers heel eenvoudig. De Cue-bus is ook een communicatie bus, zodat de omroeper gemakkelijk een gesprek kan voeren met de beller terwijl hij ON-AIR is. Druk gewoon op de twee verwante CUE-toetsen en je bent aan het woord. En… als er een oproep binnenkomt, wordt je aandacht meteen getrokken door een duidelijk signaal op het Meterscherm.

Er is een zeer muzikale 3-bands equalizer op kanaal 1-3. De stereo Aux send kan voor of na de fader geselecteerd worden. En alle hoogwaardige microfooningangen met weinig ruis hebben een hoogwaardig ingebouwd low-cut filter.

SMART MODULE PROGRAMMEREN

De AIRLITE modules kunnen eenvoudig aan uw eigen behoeften worden aangepast, zoals u kunt zien op de pagina’s met softwareprogramma’s hieronder of in de handleiding. Alle 8 modules hebben hun eigen pagina waar je Cue-reset kunt programmeren per lijn, Mic, Fader, Aan enz. Je kunt zelfs beslissen of je 10dB fader gain wilt of niet. Zowel ON-AIR bussen 1 en 2 kunnen worden ingeschakeld door Line of Mic. Je kunt zelfs je eigen schakelaar kleuren programmeren, de CRM dempers per module activeren en de Studio Remote programmeren en als je je Phantom individueel aan of uit wilt hebben, is dit per kanaal programmeerbaar. GPIO functies hebben de volgende toestanden
– Continu
– Impuls door AAN
– Puls door UIT
– Puls door AAN/UIT
En… alle instellingen kunnen worden opgeslagen!

RECHTTOE RECHTAAN HOOFDSECTIE ONTWORPEN MET RADIO IN GEDACHTEN

De hoofdsectie is ontworpen voor Radio. Het bevat alle hoofdbedieningselementen zoals de stereo Aux send en return, Control Room Monitor (CRM), Announcer en een hoge telefoonuitgang met lage impedantie. Auto Cue zorgt ervoor dat zowel de Announcer als de CRM uitgangen de CUE selecties volgen. CUE-reset annuleert alle geactiveerde Cue-selecties. Natuurlijk worden de regelkamermonitors automatisch gedempt om het regelkamerniveau te verlagen wanneer de D.J. Mic actief is. Een studio-uitgang (announcer) die normaal de hoofduitgang volgt, kan gerouteerd worden door Auto Cue te activeren op een manier zodat elk Cue-signaal dat geselecteerd is, hoorbaar is. Drie terugspreekschakelaars activeren afzonderlijk de ingebouwde terugspreekmicrofoon die een eigen versterkingsregeling heeft voor communicatie met VOIP-, omroep- en aux-uitgangen. Talkback kan ook naar alle uitgangen tegelijk plaatsvinden.

HIGHLITES

• 8 faders, VCA-gestuurd
• 8 dubbele ingangen
• 4 stereo USB in/uit kanalen
• AES 3 digitale uitgang optioneel
• CUE-systeem in twee richtingen
• Ingebouwd VoIP-kanaal
• Cleanfeed beschikbaar voor externe hybriden
• Intern NON-STOP schakelen
• Smart Module/Master-programmering
• Softwaremeting en interne klok
• Inclusief USB-bedieningsgedeelte voor Play-out systemen

SMART MASTER PROGRAMMERING

Ook de mastersectie heeft verschillende opties om de mixer nauwkeurig af te stemmen op jouw wensen.
Hierboven zie je de softwarepagina’s die kunnen worden geladen en die je een overzicht geven van de mogelijkheden. Er zijn instellingen die de stiltedetectie aanpassen met parameters voor de drempel, de intervaltijd en de bron.
Er is ook een sectie om de GPO 1 en GPO 2 triggering outputs en hun verschillende toestanden om te keren. Op andere softwarepagina’s kun je de schakelaar kleuren programmeren die je zelf mooi vindt.
Ook kan de CUE-bus worden ingesteld om interlocking te werken, wat betekent dat als je een andere CUE selecteert, de eerder geselecteerde automatisch wordt uitgeschakeld.

MIC LINE INGANGSKANAAL

De AIRLITE heeft een interne USB-bus voor stemtracking die rechtstreeks kan worden omgeleid naar een afspeelsysteem met mogelijkheden voor stemtracking, zoals de Aircast-software . Een microfooningang met zeer weinig ruis, gevolgd door een muzikale equalizer, stuurt een soepel lopende fader aan die een stereo VCA aanstuurt. Hierdoor zullen lawaaierige faders nooit voorkomen in dit ontwerp. Ook de faderstart wordt elektronisch gedetecteerd door de stuurspanning die door de fader wordt gegenereerd. De AIRLITE kan ook worden gebruikt voor productie terwijl hij ON-AIR is wanneer hij in de NON-STOP modus wordt gezet. Deze Non-Stop schakelaar (in de mastersectie) stuurt het eerste USB-kanaal rechtstreeks naar de hoofduitgangen. Dit gebeurt ook automatisch wanneer de interne stiltedetector stilte detecteert (parameters kunnen worden ingesteld in de software).
De CUE-schakelaar is ook een communicatiesysteem om gemakkelijk met bellers buiten de uitzending te praten. De ON-schakelaar en ook de fader hebben indien nodig “faderstart”-mogelijkheden. Een software configuratie manager maakt deel uit van de levering om je persoonlijke instellingen voor modules en master te configureren.
De AIRLITE is ontworpen voor ON-AIR internet radio productiewerk in de studio of thuis.

AIRLITE USB KANAAL

Elk AIRLITE USB-kanaal kan een stereobron ontvangen van een afspeelsysteem zoals Aircast Radio Automation Software.
Niveaus kunnen worden ingesteld met de gain-regelaar. Voorbeluisteren kan met de CUE-schakelaar en de ON-schakelaar kunnen tracks van het Play-out systeem worden geactiveerd.
Dit kan ook gedaan worden met “faderstart”. De fader stuurt een hoogwaardige stereo VCA aan. De CUE is ook een communicatie bus waarmee bellers op het VoIP-kanaal naar de muziek en DJ kunnen luisteren zonder on-air te zijn.

USB ROUTING

Er zijn vier USB-stereo-ingangen en -uitgangen beschikbaar op de Airlite.
De ingangen worden intern gerouteerd naar kanaal 4 tot 7 waar de USB-ingang van kanaal vier ook wordt gerouteerd naar de Non-Stop schakelaar. De USB-uitgangen, die worden gezien als ingangen op je pc, zijn verbonden met de programma-uitgang, Aux send, Voice track en Air-in. De Air-In ingang kan worden aangesloten op je externe verwerkingseenheid en op deze manier kun je je verwerkte signaal rechtstreeks naar het internet streamen zonder dat je een extra geluidskaart nodig hebt.

VOIP-KANAAL

Kanaal 8 van de AIRLITE mixer is een speciaal kanaal voor Voice Over Internet Protocol (VoIP). (Sluit gewoon de speciale VoIP USB-kabel van de mixer aan op je pc en maak een verbinding, bijvoorbeeld met SKYPE of een andere provider die telefoondiensten via het internet aanbiedt. Het moet een serviceprovider zijn die je toestaat VoIP te gebruiken voor je telefoonverbindingen. Met een aparte versterkingsregeling en VoIP-zendregeling kun je de niveaus voor zenden en ontvangen aanpassen. Een inkomende lijn (zichtbaar op het scherm) kan worden opgepikt door de knipperende Conn-knop, vooraf beluisterd door de CUE-schakelaar en in je radioshow gebracht door de ON-schakelaar en/of Fader. Als je een analoge hybride wilt gebruiken, hebben we een extra cleanfeed uitgang aan de achterkant van de console toegevoegd om een externe hybride te voeden en je kunt het signaal terugvoeren in het VOIP-kanaal met de ingangskeuzeschakelaar geselecteerd op Line. De interne ingebouwde Electret Talkback microfoon kan naar de beller buiten de uitzending worden gerouteerd door de TB naar VoIP schakelaar in de mastersectie te activeren. Of je kunt je DJ-microfoon gebruiken door de CUE-schakelaars in zowel het DJ-kanaal als het Telco-kanaal te activeren.

USB BEDIENINGSGEDEELTE

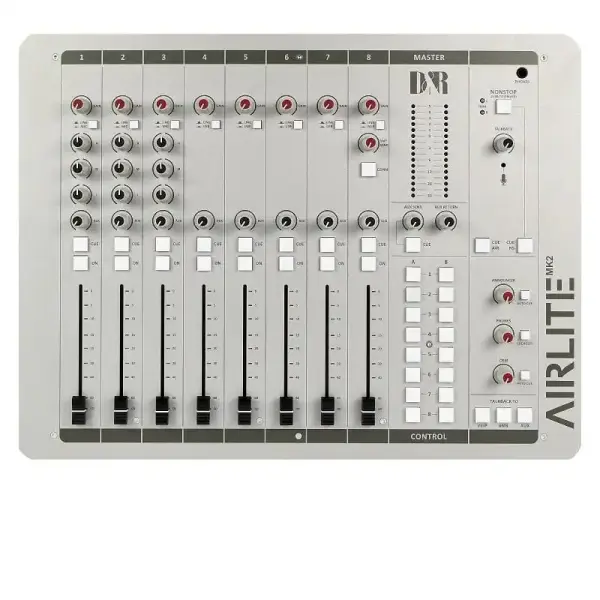

Aan de rechterkant van de AIRLITE mixer zie je 16 verlichte (groen/rood) schakelaars. Deze schakelaars kunnen worden gebruikt om functies in je radio automatiseringssoftware te bedienen, zoals het starten van jinglemachines. Een spraakspoor opnemen terwijl je ON-AIR bent is een van de mogelijkheden. De USB-besturingssoftware, die deel uitmaakt van het pakket, kan eenvoudig zelf worden geprogrammeerd om de radio nog spannender te maken.
Elke schakelaar kan een functie van je afspeelsoftware uitvoeren die je handig vindt om te bedienen. Masterbediening vind je in het mastergedeelte voor Announcer, Phones en CRM. Als je de Auto Cue voor CRM en de Announcer activeert, is elke geselecteerde CUE hoorbaar. Zodra de DJ-microfoon opengaat, dempt de CRM natuurlijk om feedback te voorkomen, maar alleen als CRM auto Cue (auto deactivate) is ingeschakeld. TALK BACK naar alle belangrijke uitgangen is direct toegankelijk aan de rechterkant. De NON STOP-schakelaar routeert het eerste USB-stereosignaal (kanaal 4) onmiddellijk naar de hoofduitgangen, waardoor de mixer weer beschikbaar is voor (pre)productie.

VOEDING EN MEER

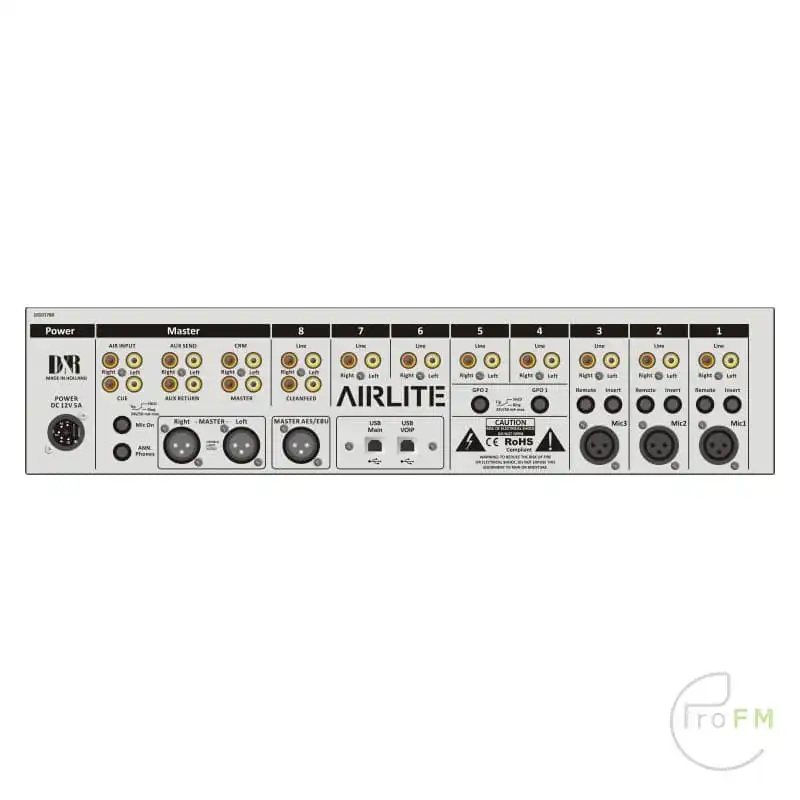

De AIRLITE wordt gevoed door een externe heavy duty geschakelde voeding die AC spanningen tussen 90 en 230 volt accepteert. Het bedieningspaneel kan eenvoudig in meubels worden gemonteerd als een drop through unit. Alle in- en uitgangsaansluitingen zijn handig gemaakt op standaard Jack / Cinch en XLR connectors. De voedingsingang is een zware 5-pins XLR-connector met vergrendeling.

SOFTWARE

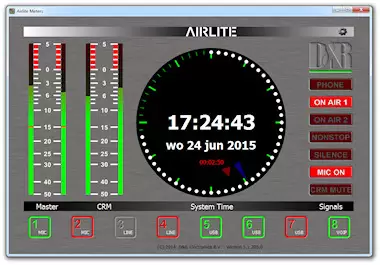

De AIRLITE verstuurt besturingssignalen via USB, gebaseerd op het HID-protocol. Dit betekent ook dat de belangrijkste uitgangssignalen kunnen worden weergegeven op een TFT-scherm in een mooie metertoepassing. Programma- en CRM-stereosignalen worden weergegeven op een PPM met hoge resolutie. Aan de rechterkant zie je de status van verschillende consolefuncties. Indicatoren zoals ON-AIR 1 of 2, Non Stop-modus, Stiltedetectie, Mic-On en CRM mute. Kanaalstatus en ingangskeuze worden onderaan het TFT-scherm weergegeven (niet meegeleverd). Tegelijkertijd toont deze softwareapplicatie je een professioneel uitziende radioklok die wordt gesynchroniseerd met je lokale pc.

SAMENVATTING

De overzichtelijke en duidelijk te begrijpen functies maken het de ideale metgezel voor snelle radioprogramma’s ter plaatse. De AIRLITE is compact, betrouwbaar en ideaal voor productieruimten. Of de belangrijkste On-AIR mixer in je eigen internetradiostation. We hopen je een idee te hebben gegeven van het enorme potentieel van deze AIRLITE broadcast mixer.

ALGEMEEN

Frequentiebereik:: 10 – 60.000Hz.
Vervorming: < 0,01% max bij 1 kHz.
GPO/Mic Aan: optisch relais. (max. 24 volt/50 mA).
Led balken: 16 segment leds Software meter toepassing.

USB BEDIENINGSGEDEELTE

16 vrij toewijsbare verlichte schakelaars op basis van het HID-protocol

VoIP-KANAAL

Speciale USB-aansluiting voor VoIP-verwerking.

Ingangen:

Mic Inp: bal, 2 kOhm, XLR, 48 volt fantoom.
Ruis: – 128 dBr (A-gewogen).
Gevoeligheid: – 70dB min, OdB max.
Invoegen: Jack ongebalanceerd. 600 Ohm -10dBv sturen.
Aux Ret.: ongebalanceerd 10kOhm -10dBv.
Lijningangen: ongebalanceerd, 10kOhm, Cinch.
Versterking: bereik van 40dB.
USB: 4x stereo in en 4x stereo uit.
Luchtingang: – 10 dBv bij 10kOhm stereo
Aux Ret.: – 10 dBv bij 10kOhm stereo

Uitgangen

Links/rechts: 6dBu bal /XLR. -10dBv/Cinch
CRM/Aux: 6dBu ongebalanceerd. op Cinch.
Hoofdtelefoon: 32-400 Ohm, Jack. (TPA 6120)
Omroeper: 32-400 Ohm, Jack. (TPA 6120)
USB uit: Programma/Aux/Voice track/Non Stop

EQUALIZER

Hoog: / -12 dB bij 12 kHz shelving.
Midden: / -12dB bij 1 kHz bell curve.
Laag: / -12dB bij 60 Hz belcurve.

BESTURINGSSOFTWARE

Er wordt een softwareprogramma meegeleverd voor het programmeren van de besturingssectie
(Airlite Virtual Keyboard Mapper) en interne mixerinstellingen.

AFMETINGEN

Links-Rechts : 482 mm
Voor-Achter : 355 mm (8HE).
Hoogte : 103 mm.
Dikte voorpaneel : 2 mm
Radius Hoeken : 20 mm
Gewicht: 10 kg.
Doorvalopening : 449 x 338 mm
