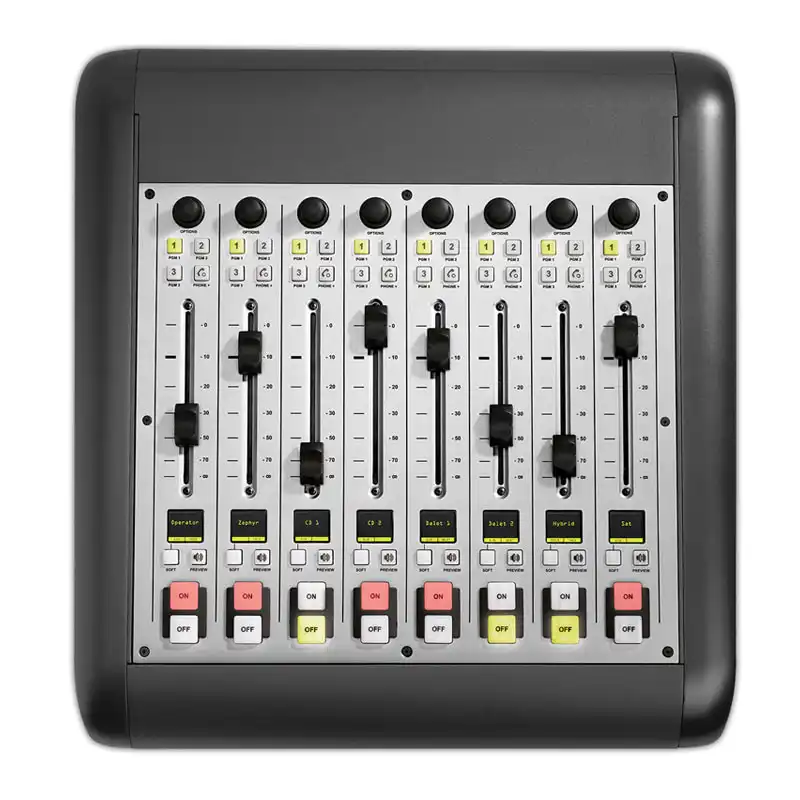

Axia IQ 8 Faders Digitaal Uitbreidingsframe

Op het gebied van audioproductie zijn precisie en controle van het grootste belang. Maak kennis met het Axia IQ 8-Fader Expansion Frame met User Buttons, een krachtige toevoeging aan je installatie die verbeterde functionaliteit en naadloze integratie belooft. Dit uitbreidingsframe is ontworpen om je bestaande IQ Core-systeem moeiteloos aan te vullen en opent een wereld aan mogelijkheden voor audioliefhebbers en professionals.

Het IQ 8-Fader Expansion Frame sluit naadloos aan op je IQ Core via de beschikbare CANbus-connector, wat zorgt voor een probleemloos installatieproces. Met zes extra faders tot je beschikking heb je precieze controle over je audioniveaus, zodat je je geluid met ongeëvenaarde nauwkeurigheid kunt afstemmen. Maar dat is nog niet alles – tien gebruikersknoppen bieden handige toegang tot GPIO-sluitingen, waardoor het beheer van perifere audioapparaten moeiteloos wordt gestroomlijnd.

Het IQ 8-Fader Expansion Frame is gemaakt met precisietechniek en heeft 100 mm geleidende plastic faders die soepele, responsieve prestaties leveren bij elke aanraking. In combinatie met schakelaars van vliegtuigkwaliteit en LED-achtergrondverlichting kun je vertrouwen op de duurzaamheid en betrouwbaarheid van dit uitzonderlijke apparaat, zelfs in de meest veeleisende omgevingen.

Veelzijdigheid is belangrijk en het IQ 8-Fader Expansion Frame biedt precies dat. Of je nu de voorkeur geeft aan een rommelvrije desktopopstelling of een strakke, drop-in installatie, dit uitbreidingsframe voldoet aan al je wensen. Met de flexibiliteit om boven op een bureaublad te plaatsen of om drop-in gemonteerd te worden, kunt u uw werkruimte aanpassen aan uw voorkeuren zonder compromissen te sluiten.

Bovendien kunnen de IQ frames fysiek worden samengevoegd met behulp van de meegeleverde hardware, waardoor ze naadloos kunnen worden uitgebreid en geschaald naarmate je audio-installatie zich verder ontwikkelt. Deze modulaire aanpak zorgt ervoor dat uw investering toekomstbestendig blijft en moeiteloos kan worden aangepast aan uw veranderende behoeften.

Kortom, het Axia IQ 8-Fader Expansion Frame met User Buttons is meer dan zomaar een accessoire – het is een game-changer voor audioliefhebbers en professionals die op zoek zijn naar ongeëvenaarde controle en veelzijdigheid. Met naadloze integratie, precisietechniek en ongeëvenaarde betrouwbaarheid stelt dit uitbreidingsframe de norm voor uitmuntendheid in audioproductie. Verhoog je audio-ervaring vandaag nog met het IQ 8-Fader Expansion Frame en ontgrendel een wereld aan mogelijkheden.

SPECIFICATIES QOR.32

Verbindingen
– Microfooningangen: 4x gebalanceerde XLR-F, met selecteerbare fantoomvoeding
– Analoge ingangen: 16x RJ-45, StudioHub+ standaard. – Analoge uitgangen: 8x RJ-45, StudioHub+ standaard.
– AES/EBU-ingangen: 2x RJ-45, StudioHub+ standaard. – AES/EBU Uitgangen: 2x RJ-45, StudioHub+ standaard.
– GPIO: 8x DB-15 – Livewire:
– 4x 100BASE-T met PoE, RJ-45
– 2x 100BASE-T, RJ-45 – 2x 1000BASE-T, RJ-45
– 2x Gigabit, SFP (Small Form Pluggable) – Console Frame Aansluitingen: 3x, 6-pins “vergrendel”-stijl
– Aansluitingen voor accessoires: 1x, 6-pins “vergrendel”-stijl

Microfoon voorversterkers
– Bronimpedantie: 150 Ohm – Ingangsimpedantie: 4 k Ohm minimaal, gebalanceerd
– Nominaal niveaubereik: Instelbaar, -75 dBu tot -20 dBu
– Ingangshoofdruimte: >20 dB boven nominale ingang
– Uitgangsniveau: +4 dBu, nominaal Analoge lijningangen
– Ingangsimpedantie: 20 k Ohm
– Nominaal niveaubereik: Instelbaar, +4 dBu of -10dBv
– Ingangshoofdruimte: 20 dB boven nominale ingang

Analoge lijnuitgangen
– Uitgang Bronimpedantie: <50 Ohm gebalanceerd
– Impedantie uitgangsbelasting: 600 Ohm, minimaal – Nominaal uitgangsniveau: +4 dBu
– Maximaal uitgangsniveau: +24 dBuAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Digitale audio-ingangen en -uitgangen
– Referentieniveau: +4 dBu (-20 dB FSD)
– Impedantie: 110 Ohm, gebalanceerd (XLR)
– Signaalformaat: AES-3 (AES/EBU)
– AES-3 Input Compliance: 24-bit met selecteerbare sample rate conversie, 20 kHz tot 216kHz input sample rate geschikt.
– Naleving AES-3-uitgang: 24-bit
– Digitale referentie: Intern (netwerk tijdbasis) of externe referentie 48 kHz, +/- 2 ppm
– Interne bemonsteringsfrequentie: 48 kHz
– Uitvoersamplesnelheid: 48 kHz
– A/D-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– D/A-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– Latency <3 ms, microfoon in tot monitor uit, inclusief netwerk en processorlus

Frequentiebereik
– Elke ingang naar elke uitgang: +0,5 / -0,5 dB, 20 Hz tot 20 kHz

Dynamisch bereik
– Analoge ingang naar analoge uitgang: 102 dB gerefereerd aan 0 dBFS, 105 dB “A” gewogen aan 0 dBFS
– Analoge ingang naar digitale uitgang: 105 dB gerefereerd aan 0 dBFS
– Digitale ingang naar analoge uitgang: 103 dB gerefereerd aan 0 dBFS, 106 dB “A” gewogen
– Digitale ingang naar digitale uitgang: 125 dB Equivalent ingangsgeluid
– Microfoonvoorversterker: -128 dBu, 150 Ohm bron, referentie -50 dBu ingangsniveau Totaal

Harmonische vervorming + ruis
– Mic Pre-ingang naar analoge lijnuitgang: <0,005%, 1 kHz, -38 dBu ingang, +18 dBu uitgang
– Analoge ingang naar analoge uitgang: <0,008%, 1 kHz, +18 dBu ingang, +18 dBu uitgang
– Digitale ingang naar digitale uitgang: <0,0003%, 1 kHz, -20 dBFS
– Digitale ingang naar analoge uitgang: <0,005%, 1 kHz, -6 dBFS ingang, +18 dBu uitgangAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Overspraakisolatie, stereoscheiding en CMRR
– Analoge lijn kanaal-kanaal isolatie: minimaal 90 dB isolatie, 20 Hz tot 20 kH
– Microfoon kanaal naar kanaal isolatie: 80 dB isolatie minimaal, 20 Hz tot 20 kHz
– Analoge lijn Stereoscheiding: minimaal 85 dB isolatie, 20 Hz tot 20 kHz
– Analoge lijningang CMRR: >50 dB, 20 Hz tot 20 kHz Microfooningang CMRR: >50 dB, 20 Hz tot 20 kHz

Audioverwerking
– Mic Equalizer (toepasbaar op maximaal 6 faders)
– Frequentiebanden: 20Hz tot 320Hz, 125Hz tot 2KHz, 1,25KHz tot 20KHz.
– Cut/Boost-bereik op elke band: -25dB tot +15dB.
– Q-factor: Automatisch – bandbreedte varieert op basis van de hoeveelheid cut of boost.

Voeding AC-ingang, QOR.32 met iQ Console
– Automatisch reagerende voeding, 90 VAC tot 240 VAC, 50 Hz tot 60 Hz, IEC-contactdoos, interne zekering
– Stroomverbruik: 100 watt in bedrijf

Temperaturen
-10 graden C tot +40 graden C, <90% luchtvochtigheid, geen condensatie

Afmetingen
– iQ hoofdframe 52,07 cm x 48,26 cm x 11,43 cm (bureaublad tot meterbrug)
– iQ Uitbreidingsframes 17,5″ x 18,25″ x 3″ (44,45 cm x 46,36 cm x 7,62 cm) (bureaublad tot hoogste regelaar)

Beschrijving: Axia IQ 8 Faders Digitaal Uitbreidingsframe

Op het gebied van audioproductie zijn precisie en controle van het grootste belang. Maak kennis met het Axia IQ 8-Fader Expansion Frame met User Buttons, een krachtige toevoeging aan je installatie die verbeterde functionaliteit en naadloze integratie belooft. Dit uitbreidingsframe is ontworpen om je bestaande IQ Core-systeem moeiteloos aan te vullen en opent een wereld aan mogelijkheden voor audioliefhebbers en professionals.

Het IQ 8-Fader Expansion Frame sluit naadloos aan op je IQ Core via de beschikbare CANbus-connector, wat zorgt voor een probleemloos installatieproces. Met zes extra faders tot je beschikking heb je precieze controle over je audioniveaus, zodat je je geluid met ongeëvenaarde nauwkeurigheid kunt afstemmen. Maar dat is nog niet alles – tien gebruikersknoppen bieden handige toegang tot GPIO-sluitingen, waardoor het beheer van perifere audioapparaten moeiteloos wordt gestroomlijnd.

Het IQ 8-Fader Expansion Frame is gemaakt met precisietechniek en heeft 100 mm geleidende plastic faders die soepele, responsieve prestaties leveren bij elke aanraking. In combinatie met schakelaars van vliegtuigkwaliteit en LED-achtergrondverlichting kun je vertrouwen op de duurzaamheid en betrouwbaarheid van dit uitzonderlijke apparaat, zelfs in de meest veeleisende omgevingen.

Veelzijdigheid is belangrijk en het IQ 8-Fader Expansion Frame biedt precies dat. Of je nu de voorkeur geeft aan een rommelvrije desktopopstelling of een strakke, drop-in installatie, dit uitbreidingsframe voldoet aan al je wensen. Met de flexibiliteit om boven op een bureaublad te plaatsen of om drop-in gemonteerd te worden, kunt u uw werkruimte aanpassen aan uw voorkeuren zonder compromissen te sluiten.

Bovendien kunnen de IQ frames fysiek worden samengevoegd met behulp van de meegeleverde hardware, waardoor ze naadloos kunnen worden uitgebreid en geschaald naarmate je audio-installatie zich verder ontwikkelt. Deze modulaire aanpak zorgt ervoor dat uw investering toekomstbestendig blijft en moeiteloos kan worden aangepast aan uw veranderende behoeften.

Kortom, het Axia IQ 8-Fader Expansion Frame met User Buttons is meer dan zomaar een accessoire – het is een game-changer voor audioliefhebbers en professionals die op zoek zijn naar ongeëvenaarde controle en veelzijdigheid. Met naadloze integratie, precisietechniek en ongeëvenaarde betrouwbaarheid stelt dit uitbreidingsframe de norm voor uitmuntendheid in audioproductie. Verhoog je audio-ervaring vandaag nog met het IQ 8-Fader Expansion Frame en ontgrendel een wereld aan mogelijkheden.
Specificaties: SPECIFICATIES QOR.32

Verbindingen
– Microfooningangen: 4x gebalanceerde XLR-F, met selecteerbare fantoomvoeding
– Analoge ingangen: 16x RJ-45, StudioHub+ standaard. – Analoge uitgangen: 8x RJ-45, StudioHub+ standaard.
– AES/EBU-ingangen: 2x RJ-45, StudioHub+ standaard. – AES/EBU Uitgangen: 2x RJ-45, StudioHub+ standaard.
– GPIO: 8x DB-15 – Livewire:
– 4x 100BASE-T met PoE, RJ-45
– 2x 100BASE-T, RJ-45 – 2x 1000BASE-T, RJ-45
– 2x Gigabit, SFP (Small Form Pluggable) – Console Frame Aansluitingen: 3x, 6-pins “vergrendel”-stijl
– Aansluitingen voor accessoires: 1x, 6-pins “vergrendel”-stijl

Microfoon voorversterkers
– Bronimpedantie: 150 Ohm – Ingangsimpedantie: 4 k Ohm minimaal, gebalanceerd
– Nominaal niveaubereik: Instelbaar, -75 dBu tot -20 dBu
– Ingangshoofdruimte: >20 dB boven nominale ingang
– Uitgangsniveau: +4 dBu, nominaal Analoge lijningangen
– Ingangsimpedantie: 20 k Ohm
– Nominaal niveaubereik: Instelbaar, +4 dBu of -10dBv
– Ingangshoofdruimte: 20 dB boven nominale ingang

Analoge lijnuitgangen
– Uitgang Bronimpedantie: <50 Ohm gebalanceerd
– Impedantie uitgangsbelasting: 600 Ohm, minimaal – Nominaal uitgangsniveau: +4 dBu
– Maximaal uitgangsniveau: +24 dBuAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Digitale audio-ingangen en -uitgangen
– Referentieniveau: +4 dBu (-20 dB FSD)
– Impedantie: 110 Ohm, gebalanceerd (XLR)
– Signaalformaat: AES-3 (AES/EBU)
– AES-3 Input Compliance: 24-bit met selecteerbare sample rate conversie, 20 kHz tot 216kHz input sample rate geschikt.
– Naleving AES-3-uitgang: 24-bit
– Digitale referentie: Intern (netwerk tijdbasis) of externe referentie 48 kHz, +/- 2 ppm
– Interne bemonsteringsfrequentie: 48 kHz
– Uitvoersamplesnelheid: 48 kHz
– A/D-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– D/A-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– Latency <3 ms, microfoon in tot monitor uit, inclusief netwerk en processorlus

Frequentiebereik
– Elke ingang naar elke uitgang: +0,5 / -0,5 dB, 20 Hz tot 20 kHz

Dynamisch bereik
– Analoge ingang naar analoge uitgang: 102 dB gerefereerd aan 0 dBFS, 105 dB “A” gewogen aan 0 dBFS
– Analoge ingang naar digitale uitgang: 105 dB gerefereerd aan 0 dBFS
– Digitale ingang naar analoge uitgang: 103 dB gerefereerd aan 0 dBFS, 106 dB “A” gewogen
– Digitale ingang naar digitale uitgang: 125 dB Equivalent ingangsgeluid
– Microfoonvoorversterker: -128 dBu, 150 Ohm bron, referentie -50 dBu ingangsniveau Totaal

Harmonische vervorming + ruis
– Mic Pre-ingang naar analoge lijnuitgang: <0,005%, 1 kHz, -38 dBu ingang, +18 dBu uitgang
– Analoge ingang naar analoge uitgang: <0,008%, 1 kHz, +18 dBu ingang, +18 dBu uitgang
– Digitale ingang naar digitale uitgang: <0,0003%, 1 kHz, -20 dBFS
– Digitale ingang naar analoge uitgang: <0,005%, 1 kHz, -6 dBFS ingang, +18 dBu uitgangAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Overspraakisolatie, stereoscheiding en CMRR
– Analoge lijn kanaal-kanaal isolatie: minimaal 90 dB isolatie, 20 Hz tot 20 kH
– Microfoon kanaal naar kanaal isolatie: 80 dB isolatie minimaal, 20 Hz tot 20 kHz
– Analoge lijn Stereoscheiding: minimaal 85 dB isolatie, 20 Hz tot 20 kHz
– Analoge lijningang CMRR: >50 dB, 20 Hz tot 20 kHz Microfooningang CMRR: >50 dB, 20 Hz tot 20 kHz

Audioverwerking
– Mic Equalizer (toepasbaar op maximaal 6 faders)
– Frequentiebanden: 20Hz tot 320Hz, 125Hz tot 2KHz, 1,25KHz tot 20KHz.
– Cut/Boost-bereik op elke band: -25dB tot +15dB.
– Q-factor: Automatisch – bandbreedte varieert op basis van de hoeveelheid cut of boost.

Voeding AC-ingang, QOR.32 met iQ Console
– Automatisch reagerende voeding, 90 VAC tot 240 VAC, 50 Hz tot 60 Hz, IEC-contactdoos, interne zekering
– Stroomverbruik: 100 watt in bedrijf

Temperaturen
-10 graden C tot +40 graden C, <90% luchtvochtigheid, geen condensatie

Afmetingen
– iQ hoofdframe 52,07 cm x 48,26 cm x 11,43 cm (bureaublad tot meterbrug)
– iQ Uitbreidingsframes 17,5″ x 18,25″ x 3″ (44,45 cm x 46,36 cm x 7,62 cm) (bureaublad tot hoogste regelaar)

Extra informatie

Gewicht	6.5 kg
Dimensies	45 × 47 × 8 cm
