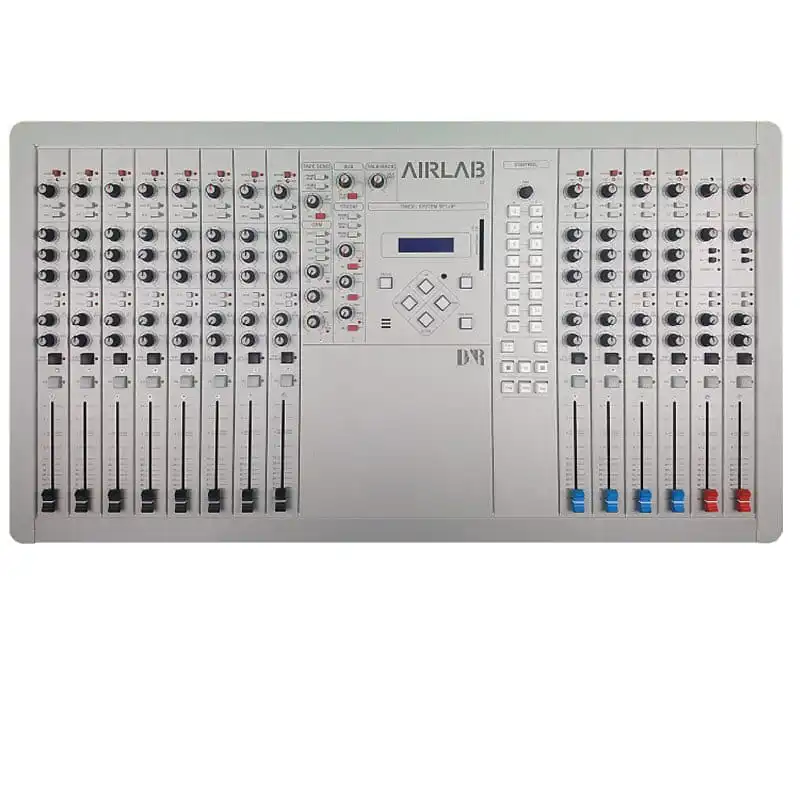

D&R Airlab DT Analoge Modulaire Radio Mixer

 6.286,00

D&R Airlab DT Analoge Modulaire Radio Mixer

D&R Airlab DT radio ON-AIR console is een nieuw ontworpen “”drop trhough”” 16 kanaals omroepconsole met optionele USB. Uiterst betrouwbare oplossing voor toepassingen waarbij kenmerken en functies moeten worden afgewogen tegen operationele eenvoud. Zijn analoge, digitaal gestuurde signaalpad is de beste oplossing van beide werelden om een betrouwbaar werkpaard onder alle omstandigheden te verkrijgen.

Categorie: Artikelnummer: 522

Beschrijvingrijving

D&R Airlab DT Analoge Modulaire Radio Mixer

D&R heeft hun populaire AIRLAB MK2 console opnieuw ontworpen. Vanaf nu is het alleen beschikbaar als Drop Through-versie, zodat er ruimte is voor monitoren. Tegelijkertijd hebben we de VU-meters vervangen door een software meterapplicatie. MAAR… er zijn meer veranderingen dan de cosmetica die je ziet.

USB in/uitgangskanalen zijn toegevoegd aan de beschikbare module keuze. Nu kun je je afspeelsysteem terugbrengen met maximaal 4 stereokanalen. Rechtstreeks van je pc naar de Airlab-DT, geen extra audiokaarten nodig! We hebben ook een optioneel verkrijgbaar USB-bedieningsgedeelte toegevoegd. Directe bediening van elk Play-out systeem is mogelijk vanaf het voorpaneel van de AIRLAB-DT.

De AIRLAB DT radio ON-AIR console is een uiterst betrouwbare oplossing voor toepassingen waarbij mogelijkheden en functies moeten worden afgewogen tegen de eenvoud van de bediening. Het analoge, digitaal gestuurde signaal pad is de beste oplossing van beide werelden voor een betrouwbaar werkpaard onder alle omstandigheden. Met meer dan 900 units in het veld heeft de Airlab DT bewezen een succesvol middelpunt te zijn in veel ON-Air studio’s. Een eenvoudig direct toegankelijk bedieningspaneel gecombineerd met intelligente digitale functies die direct gereset kunnen worden, maakt het mogelijk om de machine aan te passen aan de vereisten van het station en zelfs aan persoonlijke vereisten door het gebruik van een gepersonaliseerde chipkaart die alle belangrijke functionele gegevens bevat. De aankoopkeuzes zijn eenvoudig: het gelaste stalen frame biedt plaats aan maximaal 16 drievoudige ingangsmodules, waaronder een onbeperkt aantal Telco-modules (maximaal 16 natuurlijk) plus de hoofdsectie met scriptruimte. Er is een bedieningsmodule beschikbaar om Play-out systemen via USB te bedienen en deze module neemt 2 posities in. De hoofduitgangen zijn elektronisch gebalanceerd en de meeste aansluitingen zijn op gebalanceerde XLR’s.

ALLES ONDER CONTROLE

De mastermodule is verdeeld in drie secties. De eerste “module” bevat de TAPE SEND die de toevoer naar de tape-uitgang selecteert. Dit kan het SUB uitgangssignaal of het AUX. uitgangssignaal zijn. De stereo Aux. master regelt de uitgaande Aux. signalen van de ingangsmodules. Er is een Talk-back naar AUX. schakelaar aanwezig. Het onderste deel van deze “module” herbergt het Control Room Monitor gedeelte dat gevoed kan worden door een EXT(ernal) stereo ingang, de stereo Aux uitgang, een stereo On-Air signaal of het stereo SUB uitgangssignaal. Alle selecties hebben LED-indicatoren en de laagst geplaatste schakelaar heeft voorrang op de ingangskeuzeschakelaars er direct boven. De CUE-balans pot past de balans aan tussen de PROGRAM-uitgang of een andere geselecteerde ingangsbron en het CUE-signaal (indien geselecteerd). Een cue LED geeft aan wanneer er een CUE signaal op de CRM of Phones staat. Afzonderlijke regelaars voor Phones en CRM, met een indicator voor DJ mic op mute op de CRM, vervolledigen deze “module”.
De tweede “”modulesectie”” herbergt de Talk back niveauregeling voor de electret microfoon en de Studio sectie, meestal gebruikt om de PROGRAM uitgang te monitoren, met de mogelijkheid om te schakelen naar van Air, van SUB of het Control Room Monitor signaal. Als de studiomicrofoon open is, is de studio-uitgang gedempt, aangegeven door de studio MUTE LED. De studio-uitgang is voorzien van een Talk-back schakelaar Communicatie is erg belangrijk in omroepstudio’s, dus besloten we voor drie aparte uitgangen te gaan. Eén voor Studio, één voor Gasten) en één voor de Omroeper. Alle uitgangen ontvangen hetzelfde signaal dat geselecteerd is door de ingangskeuzeschakelaars, of het uitgangssignaal van het Programma als er geen schakelaar geactiveerd is. De Studio-uitgang heeft een mute LED-indicator wanneer de uitgang is gedempt. Alle drie de uitgangen hebben een directe Talk back-toegangsschakelaar voor directe communicatie tussen de controlekamer en de presentatieruimte. De Cue-bus is de belangrijkste communicatiebus in de console. Wanneer een luisteraar naar het station belt, kun je hem of haar door op de Cue-schakelaar van de Telco-module te drukken direct op de monitoren van de controlekamer krijgen. Tegelijkertijd wordt de interne electretmicrofoon geactiveerd zodat je meteen kunt reageren. De omroeper kan zijn communicatieknop op afstand indrukken en is verbonden met dezelfde Cue-bus, dus jullie drieën praten met elkaar. De AIRLAB heeft vier VU-meters waarvan er altijd twee zijn aangesloten op de hoofduitgangen en de andere twee alles volgen wat er op het CRM te horen is.

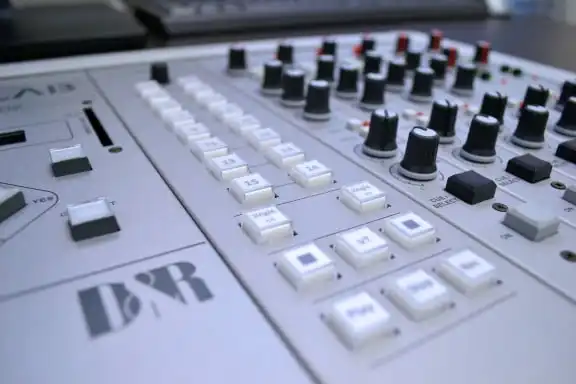

SECTIE VOOR AFSPEELBESTURING ALS OPTIE

Er is een optionele Module voor de Bedieningssectie (2 posities) om alle functies van je afspeelsysteem rechtstreeks te bedienen. Stel je 16 directe toegangsknoppen voor jingles en/of reclame voor zenders voor. Scrollen door je afspeellijst, muziek starten en stoppen, voice overs bedienen vanaf het mengpaneel en nog veel meer gratis programmeerbare functies voor de meeste afspeelsystemen. Een HID-protocol maakt deel uit van de levering om je eigen functies en drukknopsignalering te programmeren.

SOFTWAREGESTUURDE SET-UP KAN WORDEN OPGESLAGEN OP EEN CHIPKAART

Een specialiteit van de AIRLAB DT is de mogelijkheid om allerlei interne instellingen te programmeren en deze vervolgens op te slaan op een gepersonaliseerde chipkaart zodat ze direct kunnen worden gereset. De volgende instellingen kunnen worden geprogrammeerd. Module ingesteld als DJ-microfooningang. Module ingesteld als microfooningang voor omroeper. Module ingesteld als Studio mic ingang. Start/Stop plus Puls/doorgaan per module. Cue start actief Fader start of “”ON”” start per module. Externe afstandsbediening (inactief per module. Timer startpuls per module. On-Air besturingssignaal aan/uit per module. Automatische communicatie Omroeper aan/uit. Automatische CUE-reset aan/uit. Auto CUE aan/uit.

EEN INGEBOUWDE TIMERMODULE BREIDT DE MOGELIJKHEDEN VAN HET AIRLAB UIT

Er is een timerfunctie ingebouwd in de AIRLAB DT voor tijd gerelateerde metingen zoals de duur van een inkomend/uitgaand gesprek. De timer kan softwarematig worden ingesteld en opgeslagen. De AIRLAB DT is D&R’s nieuwste toevoeging aan een groeiende serie broadcast consoles. Het hoogwaardige, zuivere audiopad met een minimum aan hardware schakelaars in de audiopath is jouw garantie dat dit een betrouwbare radioconsole is voor dagelijkse uitzendingen van uur tot uur, voor vele jaren.

Hoogtepunten

  • Modulair frame voor maximaal 16 drievoudige ingangsmodules
  • Indien nodig kunnen maximaal 16 telco-modules worden gebruikt.
  • Aanpasbare instellingen die kunnen worden opgeslagen op
  • programmeerbare chipkaarten *Ingebouwde timermodule
  • Lineaire 100mm VCA faders *Inclusief scriptlade
  • Communicatie aan boord Hoofduitgangen elektronisch gebalanceerd
  • Drievoudige stereo-ingang (microfoon/lijn/lijn) met of zonder EQ.
  • Digitale drievoudige ingangsmodule met Mic/Line/AES in en Hoofdprogramma of SUB uit.
  • USB stereomodule met Mic/Line/USB.
  • Telco-module met uitstekende ingebouwde Hybrid.
  • Bedieningsmodule (met 2 moduleposities) gebaseerd op HID USB-protocol.

AIRLAB-DT configuratievoorbeeld

  • 6x drievoudige EQ-ingangen
  • 2x Drievoudige ingangen geen EQ
  • Master
  • USB-afspeelmodule
  • 4x USB in/uit modules
  • 2x Telco-modules
  • Zeer speciale pakketprijs: € 6286,– inclusief metersoftware. (exclusief AIRCAST afspeelsoftware en monitoren).

INPUTS

Microfoon inp. bal. 2kOhm – 128dBr (40dB versterkingsbereik plus 30dB trimbereik)

Lijn inp. bal 10kOhm +/- 20dB versterkingsbereik.

Telco-ingang (XLR) 10kOhm bal. 0dBu nominaal.

COMM: microfooningang max. versterking: 1kHz 85dB

Lijningang max. versterking 1 kHz 80dB



OUTPUTS



Links/rechts: +6dBu elektronisch gebalanceerd (transformatorbalancering is een optie)

Sub: +6dBu elektronisch gebalanceerd.

Alle andere uitgangen: +6dBu ongebalanceerd.



Frequentiebereik: 20-20.000 Hz +/-0.5dB

Harmonische vervorming: 0,035% (VCA in, 2e harm)

Overspraak: minder dan -90dBr

Ruis: -86dBr

Maximale geluidssterkte: +22dB intern, 16dB op uitgangen

Mix-Minus afwijzing: @1kHz -60dB

Verzwakking kanaalfader: 1kHz, 100dB

AFMETINGEN & GEWICHT

AIRLAB-DT: 26 kg

Afmetingen doorvalmontagegat: 775 mm x 415 mm (breedte x diepte)

Afmetingen helikopteraanzicht: 825,00mm x 455mm

Dikte voorkant: 3 mm

Hoekradius:R 20

Hoogte: voorkant: 80 mm – achterkant: 190 mm

EAN-code: 7436917139107

Beschrijving

D&R Airlab DT Analoge Modulaire Radio Mixer

D&R heeft hun populaire AIRLAB MK2 console opnieuw ontworpen. Vanaf nu is het alleen beschikbaar als Drop Through-versie, zodat er ruimte is voor monitoren. Tegelijkertijd hebben we de VU-meters vervangen door een software meterapplicatie. MAAR… er zijn meer veranderingen dan de cosmetica die je ziet.

USB in/uitgangskanalen zijn toegevoegd aan de beschikbare module keuze. Nu kun je je afspeelsysteem terugbrengen met maximaal 4 stereokanalen. Rechtstreeks van je pc naar de Airlab-DT, geen extra audiokaarten nodig! We hebben ook een optioneel verkrijgbaar USB-bedieningsgedeelte toegevoegd. Directe bediening van elk Play-out systeem is mogelijk vanaf het voorpaneel van de AIRLAB-DT.

De AIRLAB DT radio ON-AIR console is een uiterst betrouwbare oplossing voor toepassingen waarbij mogelijkheden en functies moeten worden afgewogen tegen de eenvoud van de bediening. Het analoge, digitaal gestuurde signaal pad is de beste oplossing van beide werelden voor een betrouwbaar werkpaard onder alle omstandigheden. Met meer dan 900 units in het veld heeft de Airlab DT bewezen een succesvol middelpunt te zijn in veel ON-Air studio’s. Een eenvoudig direct toegankelijk bedieningspaneel gecombineerd met intelligente digitale functies die direct gereset kunnen worden, maakt het mogelijk om de machine aan te passen aan de vereisten van het station en zelfs aan persoonlijke vereisten door het gebruik van een gepersonaliseerde chipkaart die alle belangrijke functionele gegevens bevat. De aankoopkeuzes zijn eenvoudig: het gelaste stalen frame biedt plaats aan maximaal 16 drievoudige ingangsmodules, waaronder een onbeperkt aantal Telco-modules (maximaal 16 natuurlijk) plus de hoofdsectie met scriptruimte. Er is een bedieningsmodule beschikbaar om Play-out systemen via USB te bedienen en deze module neemt 2 posities in. De hoofduitgangen zijn elektronisch gebalanceerd en de meeste aansluitingen zijn op gebalanceerde XLR’s.

ALLES ONDER CONTROLE

De mastermodule is verdeeld in drie secties. De eerste “module” bevat de TAPE SEND die de toevoer naar de tape-uitgang selecteert. Dit kan het SUB uitgangssignaal of het AUX. uitgangssignaal zijn. De stereo Aux. master regelt de uitgaande Aux. signalen van de ingangsmodules. Er is een Talk-back naar AUX. schakelaar aanwezig. Het onderste deel van deze “module” herbergt het Control Room Monitor gedeelte dat gevoed kan worden door een EXT(ernal) stereo ingang, de stereo Aux uitgang, een stereo On-Air signaal of het stereo SUB uitgangssignaal. Alle selecties hebben LED-indicatoren en de laagst geplaatste schakelaar heeft voorrang op de ingangskeuzeschakelaars er direct boven. De CUE-balans pot past de balans aan tussen de PROGRAM-uitgang of een andere geselecteerde ingangsbron en het CUE-signaal (indien geselecteerd). Een cue LED geeft aan wanneer er een CUE signaal op de CRM of Phones staat. Afzonderlijke regelaars voor Phones en CRM, met een indicator voor DJ mic op mute op de CRM, vervolledigen deze “module”.
De tweede “”modulesectie”” herbergt de Talk back niveauregeling voor de electret microfoon en de Studio sectie, meestal gebruikt om de PROGRAM uitgang te monitoren, met de mogelijkheid om te schakelen naar van Air, van SUB of het Control Room Monitor signaal. Als de studiomicrofoon open is, is de studio-uitgang gedempt, aangegeven door de studio MUTE LED. De studio-uitgang is voorzien van een Talk-back schakelaar Communicatie is erg belangrijk in omroepstudio’s, dus besloten we voor drie aparte uitgangen te gaan. Eén voor Studio, één voor Gasten) en één voor de Omroeper. Alle uitgangen ontvangen hetzelfde signaal dat geselecteerd is door de ingangskeuzeschakelaars, of het uitgangssignaal van het Programma als er geen schakelaar geactiveerd is. De Studio-uitgang heeft een mute LED-indicator wanneer de uitgang is gedempt. Alle drie de uitgangen hebben een directe Talk back-toegangsschakelaar voor directe communicatie tussen de controlekamer en de presentatieruimte. De Cue-bus is de belangrijkste communicatiebus in de console. Wanneer een luisteraar naar het station belt, kun je hem of haar door op de Cue-schakelaar van de Telco-module te drukken direct op de monitoren van de controlekamer krijgen. Tegelijkertijd wordt de interne electretmicrofoon geactiveerd zodat je meteen kunt reageren. De omroeper kan zijn communicatieknop op afstand indrukken en is verbonden met dezelfde Cue-bus, dus jullie drieën praten met elkaar. De AIRLAB heeft vier VU-meters waarvan er altijd twee zijn aangesloten op de hoofduitgangen en de andere twee alles volgen wat er op het CRM te horen is.

SECTIE VOOR AFSPEELBESTURING ALS OPTIE

Er is een optionele Module voor de Bedieningssectie (2 posities) om alle functies van je afspeelsysteem rechtstreeks te bedienen. Stel je 16 directe toegangsknoppen voor jingles en/of reclame voor zenders voor. Scrollen door je afspeellijst, muziek starten en stoppen, voice overs bedienen vanaf het mengpaneel en nog veel meer gratis programmeerbare functies voor de meeste afspeelsystemen. Een HID-protocol maakt deel uit van de levering om je eigen functies en drukknopsignalering te programmeren.

SOFTWAREGESTUURDE SET-UP KAN WORDEN OPGESLAGEN OP EEN CHIPKAART

Een specialiteit van de AIRLAB DT is de mogelijkheid om allerlei interne instellingen te programmeren en deze vervolgens op te slaan op een gepersonaliseerde chipkaart zodat ze direct kunnen worden gereset. De volgende instellingen kunnen worden geprogrammeerd. Module ingesteld als DJ-microfooningang. Module ingesteld als microfooningang voor omroeper. Module ingesteld als Studio mic ingang. Start/Stop plus Puls/doorgaan per module. Cue start actief Fader start of “”ON”” start per module. Externe afstandsbediening (inactief per module. Timer startpuls per module. On-Air besturingssignaal aan/uit per module. Automatische communicatie Omroeper aan/uit. Automatische CUE-reset aan/uit. Auto CUE aan/uit.

EEN INGEBOUWDE TIMERMODULE BREIDT DE MOGELIJKHEDEN VAN HET AIRLAB UIT

Er is een timerfunctie ingebouwd in de AIRLAB DT voor tijd gerelateerde metingen zoals de duur van een inkomend/uitgaand gesprek. De timer kan softwarematig worden ingesteld en opgeslagen. De AIRLAB DT is D&R’s nieuwste toevoeging aan een groeiende serie broadcast consoles. Het hoogwaardige, zuivere audiopad met een minimum aan hardware schakelaars in de audiopath is jouw garantie dat dit een betrouwbare radioconsole is voor dagelijkse uitzendingen van uur tot uur, voor vele jaren.

Hoogtepunten

  • Modulair frame voor maximaal 16 drievoudige ingangsmodules
  • Indien nodig kunnen maximaal 16 telco-modules worden gebruikt.
  • Aanpasbare instellingen die kunnen worden opgeslagen op
  • programmeerbare chipkaarten *Ingebouwde timermodule
  • Lineaire 100mm VCA faders *Inclusief scriptlade
  • Communicatie aan boord Hoofduitgangen elektronisch gebalanceerd
  • Drievoudige stereo-ingang (microfoon/lijn/lijn) met of zonder EQ.
  • Digitale drievoudige ingangsmodule met Mic/Line/AES in en Hoofdprogramma of SUB uit.
  • USB stereomodule met Mic/Line/USB.
  • Telco-module met uitstekende ingebouwde Hybrid.
  • Bedieningsmodule (met 2 moduleposities) gebaseerd op HID USB-protocol.

AIRLAB-DT configuratievoorbeeld

  • 6x drievoudige EQ-ingangen
  • 2x Drievoudige ingangen geen EQ
  • Master
  • USB-afspeelmodule
  • 4x USB in/uit modules
  • 2x Telco-modules
  • Zeer speciale pakketprijs: € 6286,– inclusief metersoftware. (exclusief AIRCAST afspeelsoftware en monitoren).
Specificaties

INPUTS

Microfoon inp. bal. 2kOhm – 128dBr (40dB versterkingsbereik plus 30dB trimbereik)

Lijn inp. bal 10kOhm +/- 20dB versterkingsbereik.

Telco-ingang (XLR) 10kOhm bal. 0dBu nominaal.

COMM: microfooningang max. versterking: 1kHz 85dB

Lijningang max. versterking 1 kHz 80dB



OUTPUTS



Links/rechts: +6dBu elektronisch gebalanceerd (transformatorbalancering is een optie)

Sub: +6dBu elektronisch gebalanceerd.

Alle andere uitgangen: +6dBu ongebalanceerd.



Frequentiebereik: 20-20.000 Hz +/-0.5dB

Harmonische vervorming: 0,035% (VCA in, 2e harm)

Overspraak: minder dan -90dBr

Ruis: -86dBr

Maximale geluidssterkte: +22dB intern, 16dB op uitgangen

Mix-Minus afwijzing: @1kHz -60dB

Verzwakking kanaalfader: 1kHz, 100dB

AFMETINGEN & GEWICHT

AIRLAB-DT: 26 kg

Afmetingen doorvalmontagegat: 775 mm x 415 mm (breedte x diepte)

Afmetingen helikopteraanzicht: 825,00mm x 455mm

Dikte voorkant: 3 mm

Hoekradius:R 20

Hoogte: voorkant: 80 mm – achterkant: 190 mm

EAN-code: 7436917139107
