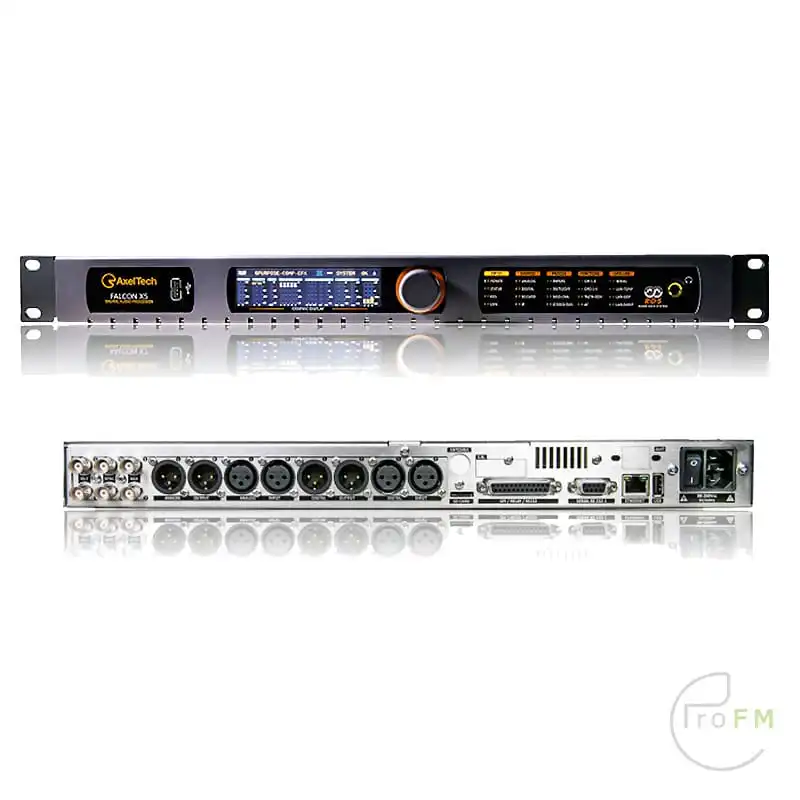

Axel Tech Falcon X5 FM-DAB & HD Audio Processor

De nieuwe generatie AxelTech audio processors zet de traditie van kwaliteit, betrouwbaarheid en kostenefficiëntie voort en handhaaft de naam Falcon deze is gerenommeerd en gewaardeerd in de broadcast wereld wide..
Het nieuwe Falcon platform vormt een duidelijke breuk met de vorige generatie en biedt baanbrekende technologie die het gebruiksgemak, de uitzonderlijke prestaties en de ongeëvenaarde geluidskwaliteit verenigt, waardoor een modern geluid van de hoogste kwaliteit gegenereerd kan worden.
FALCON biedt volledige connectiviteit met analoge en digitale audio I/O (via XLR-connectoren), 2 onafhankelijke MPX-uitgangen, USB, GPI en seriële poorten. Het hardware-bypasscircuit is inbegrepen om audio-aanwezigheid en programmacontinuïteit te garanderen.

De FALCON serie heeft een aantal extra speciale functies ingebouwd..:
Via de LAN-poort en de ingebouwde webserver kun je de processor bedienen en audio afstemmen vanaf elke locatie. De ingebouwde digitale stereo-generator zorgt voor een uiterst nauwkeurig MPX-signaal. Composite Clipper, onderdeel van het Stereo Generator circuit, kent het maximale modulatieniveau toe, in overeenstemming met de technische regels over de hele wereld. Hierdoor kan elk radiostation zijn eigen unieke geluidsvorm opbouwen.
De optionele ingebouwde RDS-encoder voert een volledig digitale verwerking uit, in overeenstemming met RDS 2.0 (UECP SPB490), en biedt 2 gegevenssets met een breed scala aan statische diensten, waaronder radiotekst. Het loggen van het uitgangssignaal is een ingebouwde functie en geeft veel informatie over de signaalparameters. Opgeslagen informatie en tijdspanne kunnen worden aangepast en zijn afhankelijk van de archiveringsgrootte van de SD-kaart of de USB-stick.
Alle audioverwerkingsfuncties zijn volledig aanpasbaar: 5-bands compressieregeling, instelbare drive en drempel, AGC met twee banden, 3-bands equalizer (lage, midden en hoge frequentie) en helderheidsregeling. Met de faseregeling voor monogeluid kan de menselijke stem een natuurlijkere en aangenamere geluidsvorm krijgen. De laatste limiter versterkt de aanwezigheid van het geluid.
Met 40 geheugens kunnen vooraf ingestelde fabrieksinstellingen worden opgeroepen of nieuwe worden opgeslagen om te worden hersteld volgens de behoeften van de klant.

De FALCON processors zijn uitgerust met een universele wisselstroomvoeding van 90-260 V die werkt op 50 of 60 Hz, klaar voor gebruik in elk land ter wereld. Dankzij het lage stroomverbruik (max. 15 W) kan FALCON worden beschouwd als een “groen” apparaat.
Het robuuste ontwerp van de FALCON krijgt inhoud door het uitgebreide gebruik van staal. FALCON apparaten zijn immuun voor sterke elektromagnetische velden en zijn geschikt voor installatie in extreme omgevingen.
Een speciale digitale testsignaalgenerator kan naar alle fysieke uitgangen (analoog, digitaal en MPX) signaalmonsters met variabele frequentie en amplitude sturen, waarmee het hele audiosysteem gekalibreerd kan worden.

Hoogtepunten
De nieuwe FALCON audioprocessors integreren, zoals gebruikelijk bij AxelTech, veel accessoire functies die verplicht zijn in de radio workflow – zoals de RDS codering (optioneel) en Stereo encoder maar kijken ook naar de innovatieve technologieën – zoals DAB en HD Radio.
Apparatuur uit de FALCON-serie staat garant voor prestaties van topkwaliteit en exclusieve audio. Het beschikt over krachtige DPS’en, 5-bands architectuur, dual-bands AGC’s, 3-bands equalizer, stereo enhancer, spraakdetector en 5 limiters. Dankzij de uitgebreide en nauwkeurige regeling van elke audioparameter kan de audio perfect worden vormgegeven om een uniek en uitzonderlijk merkgeluid uit te zenden.

• VOLLEDIGE SET INGANGEN
• 1xAnaloog, 2xAES/EBU, 2xMPX, 1xDante
• VOLLEDIGE SET UITGANGEN
• 1xAnaloog, 2xAES/EBU, 2xMPX, 1xDante
• GEAVANCEERD SNMP
• (Eenvoudig netwerkbeheerprotocol)
• Maakt gegevensuitwisseling en vereenvoudigde configuratie van apparaten van derden mogelijk
• verbonden in hetzelfde LAN met behulp van gedeelde datasets MIB.
• GEAVANCEERDE RDS
• Optionele Dynamic RDS volledig ondersteund, UECP-ingang geïmplementeerd, 8 datasets beschikbaar.
• Geschikt voor netwerkinfrastructuren.
• UPGRADEBAAR EN BETROUWBAAR
• Interne SD-kaart met OS voor noodherstel.
• Eenvoudig te upgraden via WEB of Windows-toepassing.
• SAMPLINGSTIJD VAN 32 kHz tot 192 kHz
• WEBGEBASEERD BEDIENINGSPANEEL

Het hele systeem kan worden beheerd via een WEB-pagina die wordt gegenereerd door de interne webserver. De belangrijkste functies kunnen worden beheerd via het fysieke paneel.

Geavanceerde functie

Processing Vertraging
Een configureerbare vertraging (van 0 tot 10″) kan worden toegepast op het FM-proces om te synchroniseren met distributiekanalen met een aanzienlijke latentie, zoals DAB.
DUBBELE Processing
De 15 KHz verwerking maakt het mogelijk om het te gebruiken als FM Audio Processor.
20 KHz verwerking voor digitale uitzendingen, maakt het mogelijk om het te gebruiken als DAB Audio Processor, HD Radio Audio Processor, Sirius XM Audio Processor, Web Radio Audio Processor.
Processing Loudness
EBU R 128 en ITU-R BS.1770-4 luidheidaanbevelingen beschikbaar voor digitale en analoge radioverwerkingsketens die voldoen aan de luidheidsregels van elk land.
MPX LOUDNESS Processing
ITU BS.412 MPX Power Loudness Recommendations beschikbaar voor MPX-verwerkingsketens die voldoen aan de loudness-regels van elk land.
DANTE AUDIO-OVER-IP VERBINDING (Optioneel)
De Dante-optie (die ook AES67 en SMPTE ST 2110-30 transportprotocollen ondersteunt) biedt een Ethernet-aansluiting voor 1 stereo-ingang en 1 stereo-uitgang, met onafhankelijke en specifieke niveauregeling en samplerateconversie.
RDS/RBDS ENCODER (optioneel)
De RDS-encoder voldoet aan de belangrijkste internationale standaarden:
UECP EBU SPB490 v7.05 en Cenelec in Europa en NRSC in de Verenigde Staten.
Met de nieuwe “dynamische” functies kunnen vele soorten services worden beheerd:
PS, RT, RT+, PTY, PTYN. Door de Falcon met de radioautomatiseringssoftware te verbinden, kan hij vele
aanvullende informatie zoals de titel van het nummer, de artiest, het programma, de naam van de spreker, enz. De inheemse
De interface met RSS-feedindeling maakt het mogelijk om direct nieuwsfeeds te ontvangen en is geschikt voor RDS 2.0.
REALTIME AUDIOMONITOR
De verwerkingsvertraging is niet hoorbaar en hangt af van de verwerkingscomplexiteit.

Audio Processing
Helderheid van geluid
Het hoogwaardige hardware ontwerp en de software algoritmen van de FALCON processors produceren een gedetailleerd, kristalhelder geluid op elk luidsprekersysteem, waarbij de originele audiosignatuur altijd behouden blijft.
Spraakprocessor
Een speciale verwerkingssectie versterkt de aanwezigheid van de stem en zorgt voor een zacht, zijdeachtig klinkend effect. De zang staat altijd bovenop de mix, waardoor de teksten goed hoorbaar zijn. Elk instrument en elke zanger krijgt de heerschappij over zijn eigen ruimte.
Extreme dichtheid
FALCON processors leveren een impactvol geluid bij de hoogste volumedichtheid met behoud van originele audiodetails, identiteit en sfeer. De speciale ‘Bass Enhancer’-trap levert een sterke en effectieve ‘drumpunch’ voor een diepe muzikale emotie.
Hier zijn de (processing)hulpmiddelen om het te laten klinken zoals jij wilt

• Automatische versterkingsregeling – AGC
• Drive
• Attack
• Release
• Gate Threshold
• Stationair compressie
• Werkzone vrijgeven
• Onbelaste snelheid
• Drempel werkzone
• L/R Linkae
• Band Copling
• Fase Rotator
• HP Filter
• Enhancer
• Stereo versterker
• Modus, Band, Effect Limiter, Effect Drive, Effect Depth
• Voorverwerking Equalizer
• Lage band, middelhoge band, hoge band
• Spraakdetector
• Modus
• Actie
• Compressoren Besturingen
• Drempelwaarde (voor elk van de 5 banden)
• Aandrijving (voor elk van de 5 banden)
• Multiband Proc. Type
• Multibandkoppeling
• Begrenzers
• Eindbegrenzer Bass Drive
• Eindbegrenzer Hoofdaandrijving
• Hoofd/Bas Mix Balans
• Begrenzers Vooruitblik Detail
• Super Bas
• Expander
• Procesbriljantie
• Overdrive
• Brede proces schittering demping

Voor instellingen voor de audio processing kan het juiste geluid voor je radio in een paar klikken zijn, met fabrieks voorinstellingen
Falcon processors zijn in de fabriek uitgerust met 60 presets die tot 10 families behoren, zodat geluidstechnici snel het gewenste geluid kunnen vinden.
Elke voorgeprogrammeerde familie heeft 6 verschillende smaken:
Standaard
EFX – Effectuitbreiding
Samengeperst
Gecomprimeerde EFX – Effectuitbreiding
Sterk gecomprimeerd
Sterk gecomprimeerde EFX – Effectuitbreiding
Voorkeurfamilies:
Algemeen doel
Dit is een voorkeurszender die het maximale kan bieden aan een radio met een programma dat bestaat uit muziek, nieuws en praatjes.
Matige AGC-respons, gemiddelde/hoge dichtheid en compressie.
Omgeving
De beste preset voor ambient, lounge, chillout en fusionmuziek.
Zeer langzame AGC, warm en gedetailleerd geluid en een lage compressie.
Rots
Basisinstelling voor Rock en Classic Rock. Middencompressie en snelle AGC.
Hard gesteente
Basis-preset voor Hard Rock- en Heavy Metal-muziek. Lage compressie en snelle AGC.
Land
Basisinstelling voor Country en Folkmuziek. Lage compressie en snelle AGC.
Disco
Laten we dansen, met deze preset voor Disco-muziek. Lage compressie en snelle AGC.
Oudjes
Basis-preset voor Oldies-muziek, met lage compressie en snelle AGC.
Praat
Typische preset voor talkradio en praatprogramma’s, met lage compressie en snelle AGC.
Klassiek
Een zeer zachte preset geschikt voor klassieke muziek en opera, met lage compressie en snelle AGC.
jaren 70-80
Ontworpen voor thematische radio’s gericht op popmuziek uit de jaren 70-80 met lage compressie en snelle AGC.
En dan kun je deze presets uitbreiden door nieuwe families en varianten toe te voegen

Signaalroutering en omschakeling
De nieuwe FALCON processor kan schakelen tussen elke beschikbare bron: Analoog, Digitaal, MPX, AoIP…
Het is mogelijk om tot 10 seconden vertraging toe te voegen aan de MPX-uitgang om het DAB-signaal (aangesloten op de analoge of digitale uitgang) te synchroniseren met het FM-signaal dat is aangesloten op de MPX-uitgang. Een ingebouwde Testsignaalgenerator maakt het mogelijk om een audiosignaal uit te voeren dat geschikt is voor het testen van de apparatuur of het hele audiosysteem.

Webserver
Gebruikers kunnen FALCON apparatuur via LAN beheren zonder client software te hoeven installeren.
De interne webserver kan worden beheerd met elke browser (Chrome, Firefox, Explorer, Opera…). De GUI op de webpagina is duidelijk, gebruiksvriendelijk en responsief, geschikt om te worden beheerd vanaf elk apparaat: Personal Computers, tablets, smartphones.
Met het programmeerprotocol SNMP (v 2.0) kan de hele commandoset worden beheerd.
FALCON firmware implementeert ook HTTP, FTP, SNMP, SMTP, UDP, TCP en is compatibel met PV4 – IPV6 adressering. RDS-diensten hebben een nauwkeurige synchronisatie nodig: het systeem probeert verbinding te maken met een primaire NTP, back-up NTP en een externe GPS-ontvanger (niet meegeleverd).
Bovendien kun je met een externe GPS de FALCON ge lokaliseren. De WEB server levert een pagina met een kaart waarop de positie van het apparaat wordt weergegeven.
De standaard Ethernet-interface kan tot 4 onafhankelijke TCP-poorten, tot 4 afzonderlijke UDP-poorten en 1 SNMP-poort beheren. Het toont uiteraard ook de ingang en uitgang van alle signaalniveaus.

MPX Stereo-generator
De stereo-generator, geïntegreerd in de DSP-structuur, levert een bijna ideaal MPX-signaal, waardoor de prestaties van de apparatuur maximaal worden geoptimaliseerd.
Alle parameters voor pilootniveau, fase en niveaus zijn instelbaar via de webpagina.
Stereo Generator circuit kan de bron schakelen tussen de interne MPX en een extern signaal. De schakelaar kan lokaal worden beheerd of met een commando dat wordt verzonden door een externe radio automatisering software via Ethernet of GPI.
RDS radio

Gegevenssysteem encoder (optioneel)
Het embedded circuit van FALCON RDS voldoet aan de nieuwste normen:
UECP EBU SPB490 v7.05, Cenelec (Europa) en NRSC (VS).
De nieuwe “dynamische” functie maakt het mogelijk om vele soorten services te beheren:
PS, RT, RT+, PTY, PTYN.
Als je RDS verbindt met de software voor radioautomatisering, kun je vele soorten informatie laten zien: titel van het nummer, artiest van het nummer, on-air programma, naam van de spreker, enz.
De native interface met RSS feed indeling (RSS 2.0) maakt het mogelijk om direct nieuws feeds te ontvangen.
De interne RDS-inbedding biedt meer voordelen:
Maakt het mogelijk om een afzonderlijk apparaat van de transmissie chain te verwijderen. Concentreer de bediening van alle uitzendparameters in één apparaat
Verhoog de signaal/ruisverhouding en stabiliteit van het uitgangssignaal
Verwijder alle vergrendelingsproblemen tussen de pilootfase en de RDS-draagfase

Technische specificaties

Analoge ingang – AUDIO
Connectoren: Gebalanceerd op 2 XLR – EMI-onderdrukking
Nominaal ingangsniveau (gevoeligheid): Instelbaar via software: -12dBu : +13dBu
Niveaubereik: -21,0 dBu ÷ + 24,0 dBu
Ingangsniveau max.: +24,0 dBu
A/D-omzetting: CS4272 DAC 24bit 192KHz
CMRR ingang: >60 dB (20 Hz ÷ 20 kHz)
Digitale ingang – AUDIO
Aantal ingangen: 2
Connectoren Gebalanceerd op 1 XLR – EMI-onderdrukking
Ingangsimpedantie: 110 Ω
Formaat: AES3/EBU & SPDIF
Samplefrequentie: 32/44,1/48/64/88,2/96/192 KHz
Nominaal ingangsniveau (gevoeligheid): Van -0,1 dBFs tot -25dBFs (stap van 0,1dB)
Niveaubereik: 0,0 dBFs ÷ -36dBFs
Dynamisch conversiebereik:
124 dB (32 kHz) | 126 dB (44,1 kHz) | 126 dB (48 kHz)
122 dB (96 kHz)
Conversieresolutie: 24 bits

MPX-INVOER
Connectoren: Ongebalanceerd op 2 BNC’s – EMI-onderdrukking
Ingangsimpedantie: 50 KΩ
Nominaal ingangsniveau (gevoeligheid): Instelbaar van -6,0 dBFs tot +13,0 dBFs
Dynamisch conversiebereik: PCM4220 24bit 216KHz
Niveaubereik: -21,0 dBu ÷ +24 dBu
Analoge uitgang – AUDIO
Connectoren: Gebalanceerd op 2 XLR – EMI-onderdrukking
Uitgangsimpedantie: 47 Ω
Uitgangsniveau: Software instelbaar van -6dBu tot +18,0 dBu
Niveaubereik: -20,0dBu ÷ + 24,0dBu
Uitgangsniveau Max.: + 24,0dBu
CMRR uitgang: >60dB (20Hz-20kHz)
D/A-omzetting CS4272 DAC 24bit 192KHz

Digitale uitgang – AUDIO
Uitgangen Nummer 2
Connectoren: Gebalanceerd op 1 XLR – EMI-onderdrukking
Ingangsimpedantie: 110Ω
Formaat: AES3/EBU
Samplefrequentie: 32/44,1/48/64/88,2/96/192 KHz
Aanpassing uitgangsniveau: Da 0,0dBFs a -dBFs (passo 0,1dB)
Niveaubereik: 0,0 dBFs ÷ -36dBFs

MPX UITGANG
Connectoren: Ongebalanceerd op 2 BNC’s – EMI-onderdrukking
Uitgangsimpedantie: 10 Ω
Belastingsimpedantie: 600 Ω of hoger
A/D-omzetting: Texas PCM1796
Nominaal ingangsniveau (gevoeligheid): Van -9,0 dBFs tot +15,0 dBFs

FYSISCH
Stroomvoorziening: 90-260 V AC / 47-63 Hz
Stroomverbruik: 15 W
Bedrijfstemperatuur: 0 °C ÷ 50 °C
Falcon X5/X6/X7 – Afmetingen BxHxD: 485 x 44 x 240 mm (1 rack 19″)
Falcon X5/X6/X7 – Gewicht: < 3Kg

MPX & RDS SIGNAAL
Pilootfrequentie: 19 KHz +/- 1Hz
Pilootinjectie -25,0 dB ÷ 15,5 dB (stap 0,1) | 6-18% totale afwijking
Pilootstabiliteit: ±10 ppm (-10 ÷ +55 °C)
Pilootvervorming 0,05 % (typisch)
Vervorming + Pilootruis: 0,068% (op de 100Khz band)
Externe samengestelde THD: 0,005 % (typisch voor de hele band)

MPX & RDS SIGNAAL
Stereoscheiding: >70 dB (typisch voor de hele band)
Lineaire overspraak: ≤ -80 dB (voor 100% modulatie)
main>sub en sub>main overspraak: > 65 dB (minstens)
Filtering / digitale band 30 Hz ÷ 15 kHz (-0,1 dB), 17 kHz (-70 dB), 19 kHz (-100 dB)
Beschermen. 57 kHz subcarrier (RDS/RBDS): Beter dan 51 dB
Pre-emphase: Uit, 50μS, 75μS (+-0,1dB)
Frequentiebereik: ±0,3 dB (30 Hz ÷ 15 kHz)
Bedrijfsmodus: Mono / Stereo
MPX/RDS-uitgang: Instelbaar van -10,0 dB tot 15,0 dB (stap 0,1 dB)
Signaal/ruisverhouding: > 90 dB (op de 100 kHz band)
Carrieronderdrukking >85 dB

RDS-FUNCTIES (optioneel)
Ondersteunde groep: Alle
Groep volgorde: Configureerbaar
PS: 8 DSN x 10 PSN
PI: 8 DSN x 10 PSN
PTY: RDS/RBDS
AF-methode A: 25
AF-methode B: tot 1024 (64 lijsten)
RT: Ja, 32 berichten.
Aanpassing RT-tarief: Groep Volgorde
RT+ voor nummers en taggen van inhoud: Ja
TP: Ja
TA-besturing: Commando, zacht, GPI
PTYN: Ja
EON: 10 PSN
CT: Ja
TMK, EWS, IH, TDC: Ja
Vrije-formaatgroepen (FFG): Ja
Open Data Toepassing (ODA): Ja
PS scrollen: Ja
Automatisch “parseren” van lange berichten voor: beste tekstweergave: Geen
Scrollen op tekens: Van 1 omhoog

COMMUNICATIE
Verbinding met radioautomatisering: Software: Ja
Netwerkconnectiviteit: 4 TCP-poorten / 4 UDP / 1 SNMP
Configuratiesoftware: Webserver, FTP
Wachtwoordbeveiliging: Ja
ASCII-protocol: Configuratieberichten
UDP, TCP, HTTP, SNTP: Ja
Waarschuwingsmeldingen over door de gebruiker gedefinieerde: gebeurtenissen via SNMP-traps of e-mails:
Ja
Geïntegreerde SNMP-agent staat toe: actieve beheertaken Ja
Ondersteunde netwerkprotocollen:
HTTP, SNTP, UDP, TCP,
NTP,FTP
UECP-protocol: EBU SPB490 versie 7.05

ALGEMEEN
GPIO-ingangen/uitgangen: 6 GPI, 4 GPO
Communicatiepoort: 2xRS232, 3xUSB, 1xLAN
Synchronisatie: Ext (Pilot MPX)/ Int/Auto
Synchronisatiebewaking: Ja
RDS Niveau-aanpassing: Digitaal geregeld
Fase-aanpassing: 0 ÷ 359.9°
Scheidt RDS+MPX / alleen RDS: Ja
Commando om de RDS SCA te activeren: Ja
Bedrijfsmodi: Zijketting, Doorlussen, Omleiding
RDS-subdrager. 100% digitaal gegenereerde vorm
Voldoet aan CENELEC – EN50067: Ja
Kloktijd (CT): Nauwkeurige kloktijdsynchronisatie met internetverbinding
TA-verkeersberichten op afstand: Ja
Automatische RTC synchronisatie: Autosynchronisatie met optionele externe USB GPS-ontvanger
