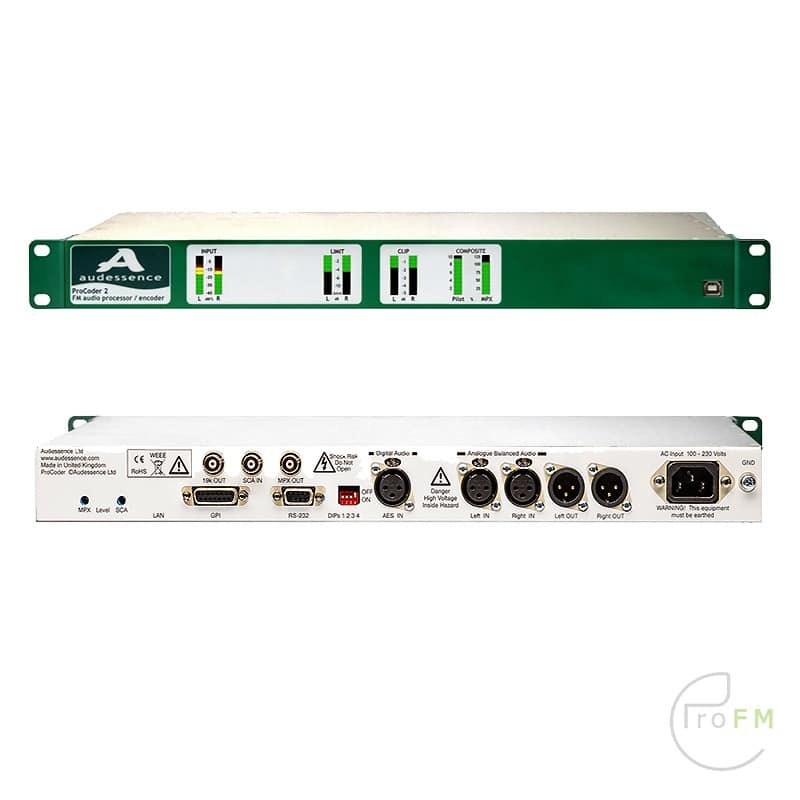

Audessence Procoder 2 FM Audio Processor Encoder

Audessence introduceert ProCoder-2, een volledig functionele FM-eindprocessor/stereocoder combinatie. Oudere FM-sites kunnen hun geluid eenvoudig en tegen bescheiden kosten laten upgraden. Veel zenders en audio processing hebben last van overshoots die het onmogelijk maken om de luidheid en audiokwaliteit te optimaliseren! Dit product bevat een compensator voor lage frequenties en geavanceerde algoritmen om HF-overshoot te voorkomen, zodat de beste modulatieopbrengst (en dus dekking) uit alle FM-transmissielocaties wordt gehaald.

ProCoder-2 lost ook het eeuwige probleem op van waar FM-audio processing moet worden geplaatst door alle audio processing en piekregeltaken voor zijn rekening te nemen die nodig zijn op FM-transmissie locaties, waarbij moderne DSP-technologie wordt gebruikt om problemen op te lossen die equivalente analoge producten doorgaans niet eens aanpakken. Voor het gemak kunnen multiband processors in de studio worden geplaatst en kunnen ProCoders worden ingezet op de FM-locatie of -locaties die zijn ingesteld op een sonisch transparante modus.

Perfecte piekregeling wordt verzekerd door overshoot-gecompenseerde 16kHz Lowpass filters, antialiasing hoofdclippers en zelfs een digitale composiet clipper (draait op meer dan 1,5MHz) indien nodig. Met filteropties na de clip kunnen experts de geluidskwaliteit en de loudness trade-offs optimaliseren.

Composiet aansluitingen zijn onder andere 19 kHz sync-uitgang en RDS/RBDS /SCA-ingang. De ingangen zijn digitaal (AES-3) en gebalanceerd analoog, en deze kunnen terugvallen op een secundaire ingang als de primaire audio uitvalt. De bediening verloopt via USB (frontpaneel) en RS2-232 (achter paneel) met TCP/IP-optie beschikbaar. Er worden in totaal 9 presets opgeslagen in het niet-vluchtige geheugen van de ProCoder. De DSP-software is upgradebaar via de GUI (Windows-software inbegrepen, met gratis upgrades). Toekomstige verbeteringen zijn onder andere een stereoversterker en RDS / RBDS coderingsopties.

Verwerkingsblokken:

Hoogdoorlaat: 3dB frequenties 3Hz [DC block], 25Hz, 45Hz, 70Hz, 110Hz, 12dB/octaaf.
Gated AGC: Vastlegbereik 40dB ( /-20dB)maximale positieve versterking kan worden ingesteld.
Geavanceerde AGC maakt een snellere, programma-afhankelijke werking mogelijk.
Compressor: Nominale helling 2:1.
Aanwezigheidsversterker: Versterkt geselecteerde frequenties voor presence en/of helderheid.
Begrenzers: look-ahead dubbele tijdsconstante piekbegrenzers plus NCDCS volledig anti-aliased hoofdclippers.
Laagdoorlaatfilter: Afsnijfrequentie 15,5 kHz, overshoot gecompenseerd, stop-band beter dan -75 dB.
HF-limiter: 50us of 75us accentcurve.
Stereo encoder: Zenith / GE Piloottoonsysteem.
Composite Clipper: -0,5 tot 2dB, Anti-aliasing, filters beschermen 19kHz /- 200Hz en boven 55kHz

VOORDELEN:

Geen compromissen op het gebied van luidheid of audiokwaliteit.
De transparante modus maakt de locatie van de hoofd audio processor (met meerdere banden) in de studio mogelijk.
Bespaart aanzienlijke bedragen met meerdere transmissielocaties!
Ook zeer effectief in zelfstandige modus: AGC, compressie, helderheidsversterker.
Verbeter de betrouwbaarheid en bespaar geld met automatische audiostoringsdetectie en -schakeling.
Optie voor stereoversterker volgt als gratis software-update.
Betrouwbaar, onderhoudsvrij – lage warmteafgifte –
Meer producten met geïntegreerde RDS-coder volgen binnenkort.

TOEPASSINGEN:

Gebruik FM-netwerken op de transmissielocatie, zoek de gewenste multibandprocessor in de studio.
Satelliet &, telco-gevoede FM-sites (analoog of digitaal) en RBFM-repeaters.
Stand-alone FM-verwerking
Alle commerciële & publieke radio
RSL’s (tijdelijke uitzendingen)

KENMERKEN:

• Transparante modus biedt bakstenen muurpiekbegrenzing zonder storende geluidsignatuur
• Automatische stiltedetectie en terugval naar secundaire audiobron (uitschakelbaar)
• Samengestelde clipper voor het laatste beetje luidheid met perfecte piloot- en subcarrier bescherming
• 15,5 kHz laagdoorlaatfilters met overshoot compensatie
• GPI-tabellen voor: PSU OK, DSP waakhond, primaire audio storing
• Geavanceerde AGC zoals gebruikt in onze ALPS levellers biedt onovertroffen, snelle niveauregeling
• Aanwezigheidsversterker om programma helderder te maken bij gebruik zonder multiband voorbewerking
• Bedieningsvrij voorpaneel (instelling alleen via pc: GUI-software, USB- en RS-232-poorten aanwezig)
• Heldere, altijd zichtbare LED-streepjesgrafieken voor directe betrouwbaarheidscontroles
• Zeer lage audiolatentie (5 milliseconden), zeer snel opstarten (<1 seconde)
• Optie voor TCP-IP-connectiviteit
• Fabriekspresets leveren precies de resultaten die je nodig hebt voor elke toepassing …snel

SPECIFICATIES
Frequentiebereik:
ANALOGUE-ANALOGUE (L=R input, output gede-emphasized): 20Hz-15kHz /-0,2dB

Lawaai:
ANALOOG-ANALOOG: (rms 20Hz-20kHz, uitgang d/e): <-75dB ref: 100% modulatie (d/e aan)

Vervorming:
Bij 6dB beperking: <-70dB / 0,03% THD
Stereoscheiding: Beter dan 60 dB bij 1 kHz

Ingangen:
ANALOGUE: Actief gebalanceerd, 10k (bridging), standaard bedrijfsniveau -6dBu tot 14dBu (clip 22dBu)
DIGITAAL: AES-3 (XLR); 32, 44.1, 48, 88.2, 96kHz samplefrequentie. 16, 20 of 24 bits.

Uitgang:
MPX (analoog): Ongebalanceerd (op BNC), standaard bedrijfsniveau -6dBu tot 18dBu

Verwerkingsblokken:
Hoogdoorlaat: 3dB frequenties 3Hz [DC block], 25Hz, 45Hz, 70Hz, 110Hz, 12dB/octaaf
Gated AGC: Vangbereik 40dB ( /-20dB); maximale positieve versterking kan worden ingesteld
Geavanceerde AGC maakt snellere, programma-afhankelijke werking mogelijk
Compressor: Nominale helling 2:1
Aanwezigheidsversterker: Versterkt geselecteerde frequenties voor presence en/of helderheid
Begrenzers: look-ahead dubbele tijdsconstante piekbegrenzers plus NCDCS volledig anti-aliased hoofdclippers
Laagdoorlaatfilter: Afsnijfrequentie 15,5 kHz, overshoot gecompenseerd, stop-band beter dan -70 dB
HF-limiter: 50us of 75us accentcurve
Stereo encoder: Zenith / GE piloottoonsysteem
Composiet Clipper: -1,0 tot 2dB, Anti-aliasing, filters beschermen 19kHz /- 200Hz en boven 54kHz
Kantelcorrector: Corrigeert overshoots bij lage frequenties in zenders/bekrachtigers. Volledig verstelbaar.

Controle:
Instelling gebeurt alleen via PC GUI. Selecteer een fabrieksinstelling, wijzig deze, stel niveaus in enzovoort en sla op in het flashgeheugen.
USB op voorpaneel, plus RS-232 op achterpaneel. 10/100 LAN-poort is optioneel. Formaat van alle tekstopdrachten.
AC-ingang:
100 – 240 V AC nominaal (aanvaardbaar bereik 88 V tot 264 V AC) / 12,5 watt / 17VA typisch.

Afmetingen en gewicht:
1-RU: 44 x 482 x 290 mm diep. Gewicht: 1,8kg / 4lbs
Computerbesturing:
Elke verwerkingsparameter, inclusief alle drempels en tijdconstanten, kan worden geopend en gewijzigd
onder pc-besturing (GUI-software inbegrepen, updates zijn gratis).

Opties:
10/100MHz Ethernet TCP/IP-poort alleen beschikbaar bij bestelling, extra kosten van toepassing
Analoge processoruitgangen links en rechts, alleen beschikbaar op het moment van bestelling, extra kosten van toepassing
Garantie:
3 jaar retourgarantie

Goedkeuringen:
CE (EMC & LVD), RoHS
N.B: Er is ook een vergelijkbaar product verkrijgbaar met een geïntegreerde RDS-encoder (‘ProCoder-3’).
