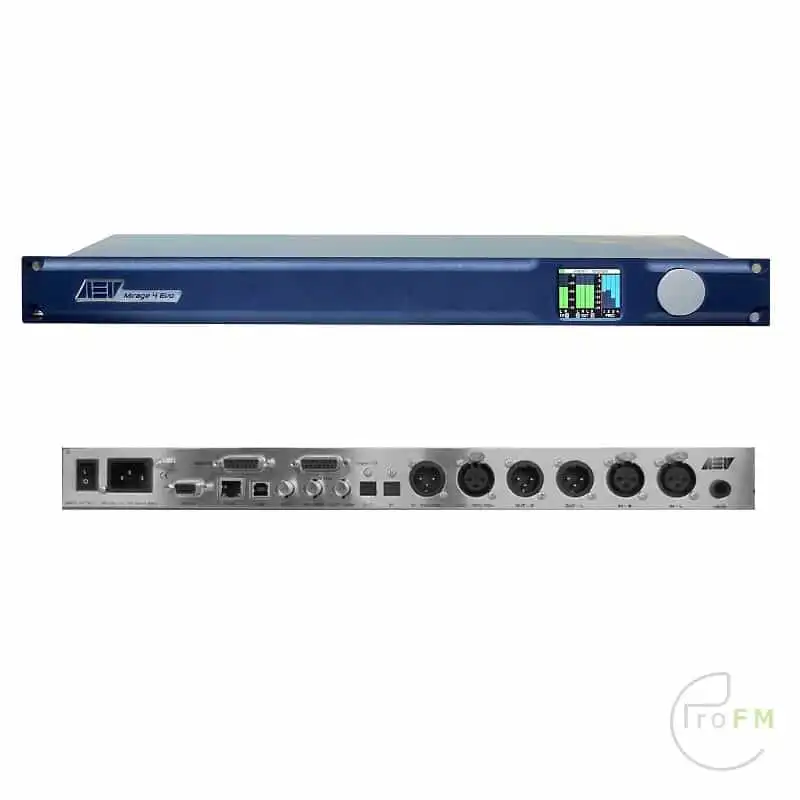

AEV Mirage EVO 4 FM-HD 4 bands Audio Processor

AEV Mirage is een belangrijke naam in de geschiedenis van AEV Broadcast audio processors en  wordt over de hele wereld gebruikt.
Dit is de Mirage 4 Evo, een digitale audio processor, DSP gestuurd, en een complete oplossing voor een HD radio uitzending, met alle basis functies die een radio omroep nodig heeft. Naast de basis functies hebben we een aantal functies toegevoegd die dit product uniek en high-performance maken, met een zeer concurrerende prijs en een hoge prijs-kwaliteitverhouding, altijd in de AEV-filosofie:

Functies:

• Audio-ingangsmodus: stereo, mono, alleen links, alleen rechts
• Gebalanceerde analoge audio-ingangen en -uitgangen
• Digitale AES/EBU en optische in- en uitgangen
• Geavanceerde audio niveaumeting met automatische omschakeling van audiobron
• Digitaal audioproces, 24-bits resolutie
• Zeer lage audio latentie op audio signaal (3 ms)
• 3-bands audio processing
• 4-bands equalizer
• Stereoversterker
• HD-audio-uitgangsconfiguratie
• Hoofdtelefoon audio monitor uitgang
• ACG-besturing
• Digitale stereo-encoder MPX
• Radio Data Systeem Encoder
• RDS-gegevensdecoder voor regeneratie van RDS-signaal
• Ingebouwde webserver met volledige remote controle
• USB, RS232, Ethernet-aansluiting
• Versie FM, MPX, MPX+RDS

ALGEMENE PRESTATIES
Frequentierespons
20Hz ÷ 15 KHz FM-versie
20 Hz ÷ 20 KHz HD-versie
20Hz ÷ 10 KHz AM-versie
Stopband verwerping > 78 dB voorbij 17 KHz
Geluid > 65 dB in alle omstandigheden (afhankelijk van de verwerking)
Totale vervorming < 0,01 %
Totale systeemscheiding > 67 dB (30 Hz – 15 kHz)
ANALOGE AUDIO-INGANG
Configuratie links en rechts
Impedantie 10 K Ohm/ 600 Ohm gebalanceerd
CMRR > 45 dB van 30 tot 15 Khz
A/D-conversie 192 kHz bemonsteringsfrequentie
Gevoeligheid ±12dBu
Maximaal ingangsniveau +15 dBu
Aansluiting XLR-type, vrouwelijk,
Pen 1 Chassis Pen 2 & 3 elektronisch gebalanceerd, zwevend en symmetrisch
DIGITALE INGANG
Digitale ingangsconfiguratie AES 3 professional (IEC-60958)
Digitaal AES 3 Ingangsimpedantie 110 ohm Gebalanceerd
Digitale AES 3-ingang XLR-vrouwelijk
Sample Rate Automatische vergrendeling 32 – 44,1 – 48 – 96 KHz
Resolutie 24 Bit
ANALOGE AUDIO-UITGANG
Configuratie links en rechts. Plat of voorgeaccentueerd (50μS – 75μS)
Impedantie 30 W elektronisch gebalanceerd en zwevend
Minimale belastingsimpedantie 600 Ohm
Maximaal uitgangsniveau +15 dBu in 600 W belasting
Aansluiting XLR-type, mannelijk
Pen 1 Chassis
Pen 2 & 3 elektronisch gebalanceerd, zwevend en symmetrisch
DIGITALE UITGANG
Digitale uitgangssamplesnelheid softwarematig selecteerbaar 32 – 44,1 – 48 – 96 KHz
Resolutie 24 Bit
Digitale uitgangsconfiguratie stereo AES 3 transformatorgebalanceerd (IEC-60958)
Digitale uitgangsimpedantie 110 ohm gebalanceerd
Digitaal uitgangsniveau – 12,00 / 0 dBFS instelbaar
Digitale uitgang XLR Mannelijk
STEREO GENERATOR (alleen versie MPX)
Configuratie één uitgang
Pilootfreq. 19 KHz ± 0,001% Max. over temp.
Pilootinjectie +4 ÷ 12
Vervorming < 0,005 % @1 kHz
Ruis-signaalverhouding 70 dB (Din Audio, bypassmodus) Typisch
Stereoscheiding 60 dB Typisch
Overspraak Hoofd naar Sub Groot 48 dB 30-15 kHz
Overspraak Sub naar hoofd Groot 46 dB 30-15 kHz
38 kHz subcarrieronderdrukking 70 dB Typisch
76 kHz onderdrukking 70 dB Typisch
Samengesteld geluidsniveau 0 ÷ 12dB
Aansluiting BNC
Uitgangsimpedantie 50 Ohm
GEGEVENS
Aansluitingsinterface Ethernet / RS232- aan achterzijde, asynchroon
Gegevensinvoer Full duplex
Formaat selecteerbaar
Seriële transmissiesnelheid 2400 ÷ 19600 baud
Aansluiting RJ45 / RS232/ USB
Gegevensbeheer Microprocessorgestuurd
Niet-vluchtig geheugen Flash-gegevens 10 jaar bewaard
Logische I/O
Aansluiting DB15 kanon vrouwelijk
ALGEMEEN
Netspanning 90 – 260 Vac / 50 Hz volledig bereik
Afmeting (BxHxD) 48,3 x 19,4 x 4,4 cm 1 stellingeenheid
Gewicht 3,5 kg.
Bedrijfstemperatuur. 0 ÷ 50° C.
Relatieve vochtigheid. Max 95% niet-condenserend
