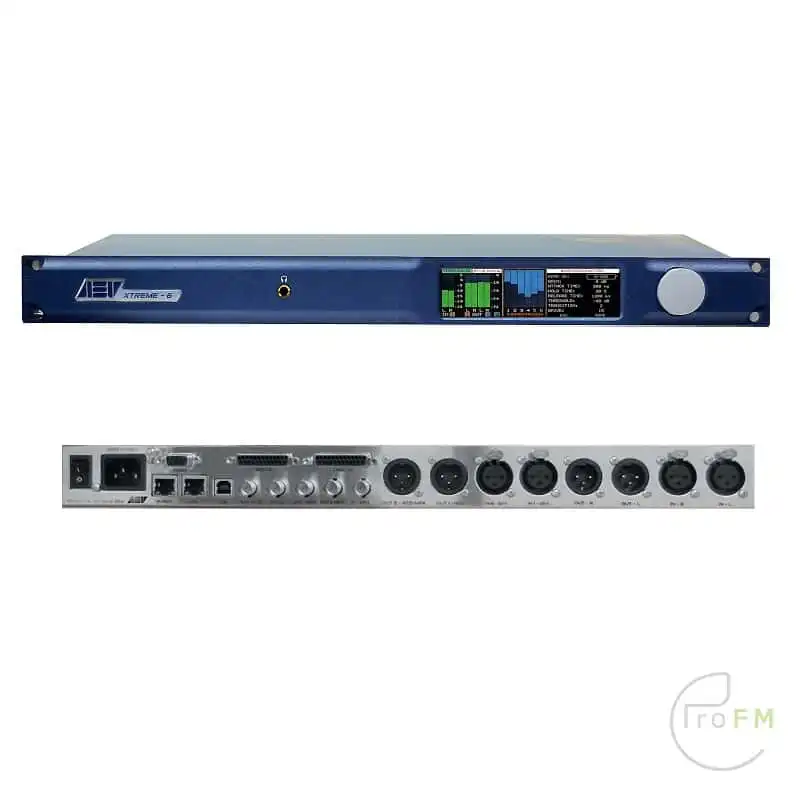

AEV Xtreme 6 FM-HD 6 bands Audio Processor

De AEV Xtreme-6 is een innovatieve audioprocessor met 6 banden en een nieuw concept voor het beste beheer van FM en HD audio processing.
De Xtreme-6 is verkrijgbaar met stereo-encoder en RDS coder voor uitzendtoepassingen.

Dit apparaat heeft een lang kleurenscherm (480 x 120) dat alle parameters op een eenvoudige, duidelijke en intuïtieve manier weergeeft.

In de Xtreme-6 zijn ook de programmeerbare vertraging en de ingebouwde MP3 audiospeler met geheugen geïntegreerd. Optioneel is de interne IP-codec encoder/decoder verkrijgbaar.
Met de ingebouwde webserver kun je alle functies van de apparatuur ook op afstand beheren, met volledige en zekere controle.

Het resultaat is het meest geavanceerde dat een stereo omroepsysteem kan bieden, met een uitzonderlijke reeks functies. Naast het garanderen van een uitstekende stereo scheiding tussen kanalen, zorgt AEV’s Digital Stereo Encoder voor een nooit eerder bereikte geluidstransparantie met behoud van een uitzonderlijke stabiliteit.

Volgens AEV-traditie, een product dat altijd volledig Made in Italy is, met gebruik van de meest geavanceerde technologieën, waardoor het resultaat voldoet aan de AEV-filosofie: Kwaliteit, Innovatie en Betrouwbaarheid op de lange termijn.

Snelle beschrijving:
– UltraLage Latency-structuur (< 3 ms vertraging)
– Gebalanceerde analoge ingangen en uitgangen
– Twee digitale AES/EBU in- en uitgangen
– AES/EBU-standaard, 24-bits resolutie
– Zes-bands multiband processing
– Dubbel audioproces OnAir
– Audiovertraging – programmeerbaar
– Luidheidsregeling
– Geavanceerde ingangs switcher
– Blanco audiodetector
– DSP processing aangedreven
– Spraakmelder
– Stereo versterker
– Ethernet remote controle
– MPX audio decoder naar L&R
– Twee composiet MPX uitgangen
– Digitale MPX uitgang 192 KHz
– Radio Data Systeem Encoder
– Decoder Radio Data Systeem
– TFT kleurenscherm 480 x 128
– IP codec interne kaart (optioneel)
– Interne audioback-up MP3-speler (optioneel)

PRESTATIES:
Frequentiebereik 30 Hz ÷ 15 Khz. ± 0,25 dB (By-pass)
Stopbandverwerping groter dan 78 dB voorbij 17 KHz
Totale vervorming tot 1 Khz 0,01 % (bewijsmodus)
Totale scheiding Meer dan 85 dB DIN Audio
Signaal/ruisverhouding Uitvoerruis afhankelijk van verwerkingsparameters Groter dan 75db Din audio in alle omstandigheden
ANALOGE AUDIO-INGANG:
Configuratie links en rechts
A/D-omzetting 24 bit, 128x oversampled
Impedantie 10 K Ohm elektronisch gebalanceerd
Gevoeligheid – 35 dBu tot + 24 dBu om te produceren
10 dB versterkingsverlaging bij 1 kHz
Max ingangsniveau + 29 dBu
Common Mode Verwerping groter dan 45 dB (30 Hz ÷ 20 Khz)
Connectoren XLR type-vrouwelijk EMI onderdrukt
ANALOGE AUDIO-UITGANG:
Configuratie links en rechts. Flat of pre-emphasized software selecteerbaar
D/A-omzetter 24 bit, 128x oversampled
Impedantie 30 Ω elektronisch gebalanceerd
Uitgangsniveau Max + 10 dBu in 600 Ohm
Aansluitingen: XLR type-man EMI onderdrukt
DIGITALE AUDIO-INGANG:
Configuratie AES/EBU-standaard, 24-bits resolutie
Bemonsteringsfrequentie 32, 44,1 of 48 KHz automatisch geselecteerd
Connectoren XLR type-vrouwelijk EMI onderdrukt
J.17 De-emphase: Softwarematig selecteerbaar
DIGITALE AUDIO-UITGANG:
Configuratie AES/EBU Standaard, vlak of softwarematig voorversterkend.
Sample Rate 32, 44,1 of 48 KHz softwarematig selecteerbaar
Uitgangsniveau Max + 6 dBFS
Connectoren XLR type-man EMI onderdrukt
STEREO-GENERATOR:
Configuratie 2 uitgangen met onafhankelijke niveauregeling
Uitgang 2 kan worden geconfigureerd als een piloottoonref.
Pilootfrequentie 19 Khz ± 0,001 % Max. over temp.
Pilotinjectie 4 ÷ 12 % instelbaar
Frequentiebereik 30 Hz ÷ 15 Khz. ± 0,1 dB
Signaal/Ruis-verhouding Meer dan 96 dB Din audio
Stereoscheiding Meer dan 67 dB 30 Hz ÷ 15 Khz (78 dB @ 1 KHz)
Overspraak hoofd naar sub Meer dan 50 dB 30 Hz ÷ 15 kHz (64 dB @ 1 kHz)
Overspraak Sub naar Main Meer dan 50 dB 30 Hz ÷ 15 Khz (64 dB @ 1 KHz)
Vervorming tot 1KHz Minder dan 0,005%
38 KHz Subcarrieronderdrukking Groter dan 80 dB
76 KHz & zijband onderdrukken. Meer dan 90 dB
Bescherming piloottoon Meer dan 70 dB ten opzichte van 10% pilootinjectie
RDS/RBDS-bescherming Meer dan 70 dB ten opzichte van 4% subcarrierinjectie
Pre-emphase 50-75 usec. Software selecteerbaar
Composiet uitgangsniveau 0 ÷ + 12 dBu
Impedantie 50 Ohm
Aansluiting 2 x BNC zwevend over chassis, EMI onderdrukt
Max. kabellengte 10 mt. RG 58 A/U
SCA/RDS-ingang 1 Vpp voor 10% modulatie van de hoofddraaggolf
Impedantie 600 Ω
Connector BNC zwevend over chassis, EMI onderdrukt

DIGITALE SIGNAALPROCESSOR:
Apparaat Motorola DSP 56301
Prestaties 24-bits verwerking

INTERFACE VOOR COMPUTER OP AFSTAND:
RS 232-C op achterzijde, asynchroon

INTERFACE VOOR AFSTANDSBEDIENING:
Configuratie Acht (8) ingangen
Spanning 6-24 V AC of DC, kortstondig of continu
Aansluiting DB-25 mannelijk, EMI onderdrukt
Besturing Programmeerbare software van alle ingangen

ALGEMENE GEGEVENS:
Vereist vermogen 115 ÷ 230 VAC 50 ÷ 60 Hz
Verbruik 200 W
Afmeting 483 x 178 x 385 mm. 1 stellingeenheid
Gewicht 4 kg.
Bedrijfstemperatuur 0 ÷ 50°C
