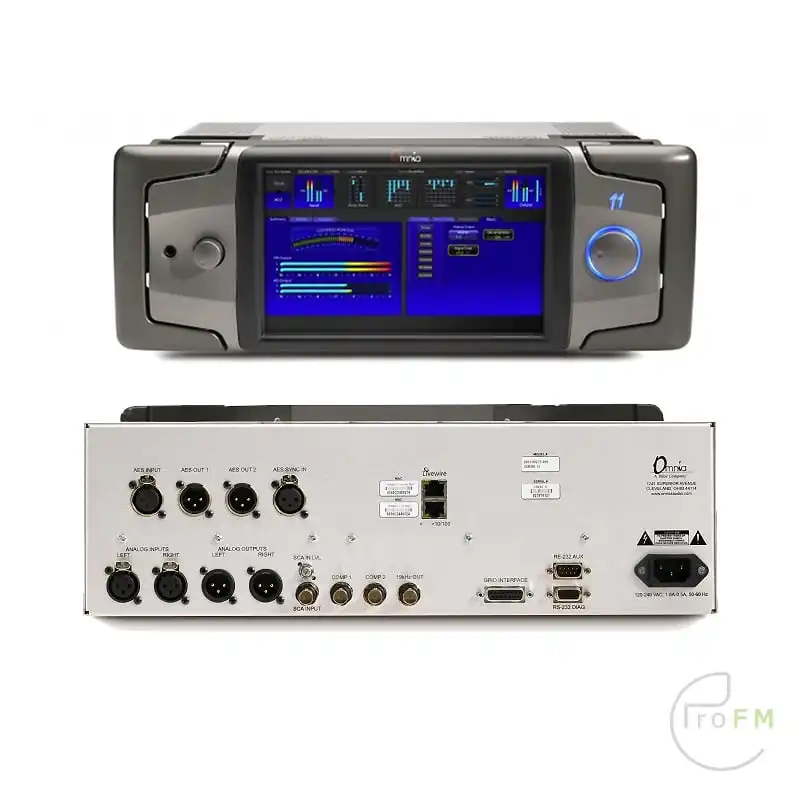

Omnia.11 Broadcast Audio Processor
Niet alleen de volgende stap voorwaarts in FM processing… de Omnia.11 is het resultaat van een complete heroverweging en herontwerp van alle aspecten van de moderne FM-audio processor. Vanaf het allereerste begin waren de ontwikkelaars van de Omnia.11 vastbesloten om een processor te maken die met kop en schouders boven de legendarische Omnia 06 zou uitsteken. Team Omnia begon dus met een fris canvas.
Alles, van het firmwareplatform en de GUI tot elk algoritme, werd opnieuw doordacht en in de meeste gevallen volledig opnieuw ontworpen of ontworpen. Het resultaat is niet te vergelijken met enig ander product in zijn soort. Omnia.11 heeft letterlijk de nieuwe state-of-the-art voor FM-audioverwerking gedefinieerd, zoals blijkt uit een drietal onderscheidingen van de drie toonaangevende vakbladen: 2010 Cool Stuff Award van Radio World Magazine 2010 Pick Hit van Radio Magazine2010 TechInk Award for Innovation van Radio Ink Magazine.
Voor het eerst zullen luisteraars de programmering horen, niet de processor. Moeiteloos luid. Donderende onderkant, sprankelende hoge tonen en een heldere stemweergave. En dat alles met die kenmerkende punch en helderheid die Omnia tot de vereiste audioprocessor maakten van de best beoordeelde radiostations ter wereld.
De vooruitgang van Omnia.11 is zo dramatisch dat uit de eerste tests is gebleken dat veel vroege gebruikers echt geschrokken waren van het ontbreken van een traditioneel “processorgeluid” toen het toestel voor het eerst werd gebruikt. De vervorming en artefacten op laag niveau, die lang werden geaccepteerd als onderdeel van de grondbeginselen van processing, zijn nu bijna volledig verdwenen en zeker niet waarneembaar voor het oor.
De firmware in Omnia.11 maakt gebruik van softwaremogelijkheden die nooit eerder mogelijk waren. Het resultaat zijn dynamische algoritmen die ooit alleen een droom waren van de verwerkingsfanaat. AGC’s, compressors en limiters analyseren muziek in realtime en passen interne parameters aan voor optimale prestaties over een breed scala aan materiaal.
Verkrijgbaar in twee modellen:
Omnia FM HD: Met dubbele, onafhankelijk gestuurde verwerkingspaden voor FM en HD/DRM
Omnia FM: Zonder HD/DRM-mogelijkheid, maar kan later worden opgewaardeerd naar FMHD.
Enkele van de functies:
Nieuw ontwikkelde intelligente breedband-AGC
Nieuw dynamisch verfijnd
Flat & time aligned crossovers- Nieuwe dual-topology multiband AGC/Compressor-Limiters met Chameleon Processing Technology
Nieuwe dichtheidsdetector voor correct afgehandelde hypergecomprimeerde inhoud
Nieuw Ultra-LoIMD multibandbegrenzingssysteem met slimme versterkingsreductietechnologie
Nieuw basmanagementsysteem voor ongekend basvermogen zonder vervelende bijwerkingen
Nieuw Ultra LoIMD vervormingsgestuurd clippersysteem speciaal ontworpen om IM-vervorming in deze kritieke fase van de verwerking te verminderen
Nieuw verfijnd Geïntegreerde stereo-generator van laboratoriumkwaliteit met dubbele composiet MPX-uitgangen, 19 kHz referentie-uitgang, SCA-ingang, >80 dB pilotbescherming en precisie-MPX LPF om RDS/RBDS- en SCA-signalen te beschermen, ITU-BS-412 MPX-limiter.
Nieuw verfijnd parallel HD-verwerkingstraject met eigen eindmixer, look-ahead limiter en Sensus-technologie voor HD-1, DAB of internetstream.
NIEUW! G-Force™ Dynamische motor
De G-Force Plug-In (die standaard wordt geleverd op alle nieuwe Omnia.11 units en kan worden toegevoegd als optionele upgrade voor bestaande units in het veld) stelt Omnia.11 in staat om snel veranderend, hyper gecomprimeerd bronmateriaal beter dan ooit te verwerken met nieuwe, geavanceerde verbeteringen. Het G-Force dynamics processing framework laat de Omnia.11 de algemene EQ instellen voor kenmerkende consistentie, waardoor het geluid schoner, helderder, luider, consistenter, opener en aangenamer klinkt. Je hoort de muziek. Je hoort de stem. Je hoort de processor niet.
Solarplexus
Voor een diepe, strakke bas die je kunt voelen!
1 Luider
Om die extra db luidheid te krijgen.
Intelligent Ultra-Multiband Limiter Systeem
Zelfaanpassende attack/release-functies garanderen kristalheldere muziek en stemgeluid. De begrenzers zijn zelf aanpassend en kunnen zichzelf afstemmen op de activiteit van de AGC-sectie, waardoor een krachtigere en transparantere begrenzeractie wordt geboden dan voorheen mogelijk was. Maakt het afstellen van begrenzers een fluitje van een cent!
Basmanagement
Beheert harmonische voor een natuurlijke en onvervormde onderkant.
Ultra LoIMD Distortion clippersysteem
Vermindert intermodulatievervorming (IMD) drastisch voor meer headroom bij luidheid.
MPX samengestelde Baseband over AES (Omnia Direct)
De uitgang van de stereo-generator van de Omnia.11 kan direct worden gekoppeld aan de modulator van de exciter van de zender. Hierdoor kan de bekrachtiger nauwkeuriger en duidelijker moduleren.
Perfect Declipper Plug-In (optioneel)
Een revolutionair nieuw algoritme om geclipte segmenten te herstellen en vervorming te verwijderen in agressief gemasterde audio-opnamen resulteert in een duidelijkere, meer open textuur die ook meer flexibiliteit biedt met verwerkingskeuzes. (Moet v3.0 en G-Force draaien).
SSBSC-technologie
Omnia.11 Single Sideband Suppressed Carrier (SSBSC)-technologie kan multipadvervorming verminderen.
Extra breed aanraakscherm
10,5″ diagonaal scherm toont duidelijk alle bedieningselementen.
Ziet er cool uit en blijft cool
Ventilator loos, industrieel ontwerp, blijft koel met heatsinks in de robuuste behuizing.
Algemeen:
Niet-lineaire overspraak: > -80 dB, hoofdkanaal naar subkanaal of subkanaal naar hoofdkanaal (gerefereerd aan 100% modulatie).
38 kHz Onderdrukking: > 70 dB (gerelateerd aan 100% modulatie).
76 kHz Onderdrukking: > 80 dB (gerelateerd aan 100% modulatie).
Pilootbescherming: > -65 dB ten opzichte van 9% pilootinjectie, ± 1 kHz.
57 kHz (RDS/RBDS) Bescherming: beter dan -50 dB.
Aansluitingen:
Twee EMI-onderdrukte vrouwelijke BNC’s, zwevend over de chassisaarde
Maximale belastingscapaciteit: 5nF (bij 10 ohm bronimpedantie).
Maximale kabellengte: 100 voet/30 meter RG-58A/U.
Analoge audio-ingang:
Stereo links/rechts. Elektronisch gebalanceerd.
Ingangsimpedantie 10k ohm resistief.
Maximaal ingangsniveau: 22 dBu.
Nominaal ingangsniveau: 4 dBu, wat een ingangsmeterwaarde van -18 dBFS oplevert voor een stationair signaal als de ingangsversterkingsregelaar op 0,0 dB staat. Programmamateriaal met een nominaal gemiddeld niveau (VU-waarde) van 4dBu zal doorgaans piekwaarden op de ingangsmeter produceren in het bereik van -12 dBFS tot -6dBFS. Dit is het juiste bedieningsniveau.
A/D-omzetting:
Crystal Semiconductor CS5361, 24 bit 128x oversampled delta-sigma converter met lineair-fase anti-aliasing filter. Pre-ADCanti-alias filter, met hoogdoorlaatfilter op <10 Hz.
Aansluitingen: Twee, EMI-onderdrukte XLR-vrouwtjes. Pen 1 chassisaarde, pen 2 “Hot”.
Analoge audio-uitgang:
Stereo links/rechts. Elektronisch gebalanceerd.
Uitgangsimpedantie 20 ohm.
Minimale belastingsimpedantie: 600 ohm.
Uitgangsniveau instelbaar van -2 dBu tot 22dBu piek in stappen van 0,1dB.
D/A-omzetting:
Crystal Semiconductor CS4391, 24 bit, 128x oversampled.
Aansluitingen: Twee, EMI-onderdrukte XLR-mannetjes. Pen 1 chassisaarde, pen 2 “Hot”.
Frequentiebereik
Voldoet aan de standaard pre-emphasecurve van 50 of 75 microseconden binnen ± 0,5 dB, 30 Hz tot 15 kHz. De analoge links/rechts-uitgang en AES/EBU digitale uitgangen kunnen worden geconfigureerd voor vlakke of voorgeaccentueerde uitvoer.
Vervorming van het systeem:
Minder dan 0,01% THD, 20 Hz – 7,5 kHz. Tweede harmonische vervorming boven 7,5 kHz is niet hoorbaar in het FM-systeem.
Signaal-ruisverhouding: > -80 dB ongeaccentueerd, 20 Hz -15 kHz bandbreedte, gerefereerd aan 100% modulatie.
De gemeten ruisvloer is afhankelijk van de instellingen van de ingangs- en uitgangsversterkingsregelaars en wordt voornamelijk bepaald door het dynamisch bereik van de Crystal Semiconductor CS5361 A/D-converter, dat is gespecificeerd als >110 dB. Het dynamische bereik van de interne digitale signaalverwerkingsketen is >144 dB.
Stereoscheiding:
Meer dan 65 dB, 20 Hz – -15 kHz; 70 dB typisch.
Overspraak:
> -70 dB, 20 Hz – 15 kHz.
Systeemvertraging:
36 ms. “FM”-kanaal, zoals gemeten vanaf de analoge ingangen via de composiet MPX-uitgang.
Composiet uitgangen:
Bronimpedantie: 5 ohm of 75 ohm, selecteerbaar via jumper. Enkelzijdig en zwevend over de chassisaarde. Uitgangsniveau: 0V tot 10V in stappen van 0,05V, softwarematig instelbaar.
D/A-omzetting:
Texas Instruments/Burr Brown PCM1798, 24-bits sigma-delta converter.
Configuratie:
Twee elektrisch onafhankelijke uitgangen. Softwaregestuurde niveau-aanpassing.
Impedantie belasting:
Een belasting van 50 ohm of meer wordt aanbevolen.
Pilootniveau:
Instelbaar van 4,0% tot 12,0% in stappen van 0,1% en UIT.
Pilootstabiliteit 19 kHz, ± 0,5 Hz.
Signaal-ruisverhouding:
-85 dB typisch, 75 μs gede-emphasized, 15 kHz bandbreedte, gerefereerd aan 100% modulatie).
Vervorming:
< 0,02% THD 20 Hz – 15 kHz bandbreedte, 75 μs gedempt, gerefereerd aan 100% modulatie.
Stereoscheiding: > 65 dB, 30 Hz – 15 kHz.
Lineaire overspraak: > -80 dB, hoofdkanaal naar subkanaal of subkanaal naar hoofdkanaal, gerefereerd aan 100% modulatie.
Aansluiting:
XLR-vrouwelijk, EMI-ondersteund. Pen 1 chassis ground, Pen 2-3 transformator geïsoleerd, gebalanceerd en zwevend. Standaard AES3 gebalanceerde 110 ohm ingangsimpedantie.
Extern synchronisatiebereik:
Accepteert automatisch samplefrequenties tussen 32kHz en 96kHz. Aansluiting: XLR-vrouwelijk, EMI-ondersteund. Pen 1 chassisaarde, pennen 2 en 3 geïsoleerd, gebalanceerd en zwevend – AES3 standaard 110 ohm impedantie.
Afstandsbediening:
Via Ethernet met behulp van een ingebouwd afstandsbedieningsprogramma op basis van Java (TM), geïntegreerd in de interface van de webpagina. Alle software wordt geserveerd vanaf de ingebouwde webserver naar elke standaard webbrowser; er hoeft niets geïnstalleerd te worden op de computer van de gebruiker.
Aansluitingen:
Ethernet – Standaard RJ-45-connector met EMI-ondersteuning.
GPI-interface:
Aansluiting: EMI-onderdrukte DB-15 vrouwelijke connector.
Stroomvereisten:
Spanning: 100-250 VAC, 47-63 Hz.
Voedingsconnector:
IEC mannetje met EMI-onderdrukking. Afneembare 3-draads netsnoeren meegeleverd voor Amerikaans en Europees gebruik.
Voeding:
Intern. Beveiligd tegen overspanning en kortsluiting.
Digitale audio-ingang:
Configuratie: Stereo volgens AES/EBU-standaard, CS8420 Digital Audio Transceiver met 24-bits resolutie, softwareselectie van stereo, mono van links, mono van rechts of mono van som.
Accepteert en vergrendelt automatisch ingangssamplesnelheden tussen 30 en 108 kHz.
Aansluiting: XLR-vrouwelijk, EMI-ondersteund. Pen 1 chassisaarde, pennen 2 en 3 geïsoleerd, gebalanceerd en zwevend – AES3 standaard 110 ohm impedantie.
Digitale audio-uitgang #1:
Stereo volgens AES3-standaard. De uitgang kan softwarematig worden geconfigureerd voor een vlakke of voorversterkte respons bij 50 of 75 microseconden.
Digitale samplefrequenties: Output sample rates softwarematig selecteerbaar voor 48kHz, Sync to Input of Sync to External.
Aansluiting: XLR-man, EMI-ondersteund. Pen 1 chassisaarde, pennen 2 en 3 geïsoleerd, gebalanceerd en zwevend. Standaard AES3 gespecificeerde 110 ohm bronimpedantie.
Digitaal uitgangsniveau: -22,0 tot 0,0 dBFS softwarematig instelbaar.
Digitale audio-uitgang #2:
Stereo volgens AES3-standaard. De uitgang kan softwarematig worden geconfigureerd voor een vlakke voorversterkte respons bij 50 of 75 microseconden.
Digitale samplefrequenties: Output sample rates softwarematig selecteerbaar voor 48kHz, 44.1kHz of Sync to External.
Aansluiting: XLR-man, EMI-ondersteund. Pen 1 chassisaarde, pennen 2 en 3 geïsoleerd, gebalanceerd en zwevend. Standaard AES3 gespecificeerde 110 ohm bronimpedantie.
Digitaal uitgangsniveau: -22,0 tot 0,0 dBFS softwarematig instelbaar.
Externe synchronisatie-ingang:
Externe synchronisatie: De uitgangssamplesnelheid kan worden gesynchroniseerd met het signaal dat aanwezig is op de AES/EBU ingang, of met een AES3 signaal dat wordt toegepast op de Ext. Sync-ingang. (Accepteert geen Word Clock-ingangen)
Regelgeving:
Noord-Amerika: FCC en CE getest en in overeenstemming, voeding is UL goedgekeurd.
Europa: Voldoet aan Richtlijn 2002/95/EG van de Europese Unie betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS), zoals gewijzigd door de Beschikkingen 2005/618/EG, 2005/717/EG, 2005/747/EG van de Commissie (RoHS-richtlijn) en WEEE.
