Beschrijvingrijving

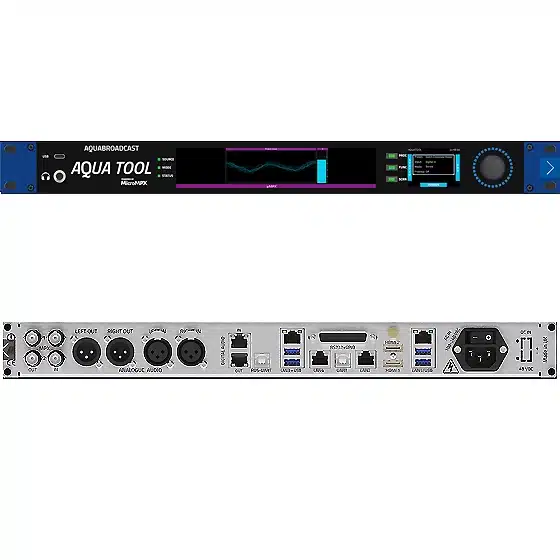

Aqua broadcast aqua tool broadcast audioprocessor
Aangedreven door stereotool
De Aqua Tool van Aqua Broadcast combineert hardware van wereldklasse met de toonaangevende Stereo Tool software van Thimeo Audio Technology. Het resultaat is audioprocessing die krachtig, helder, punchy en dynamisch is – met topprestaties zonder het premium prijskaartje. Gebouwd op een solide platform met nauwkeurige DSP-hardware en een aangepast Linux besturingssysteem, levert de Aqua Tool uitstekende audiokwaliteit, betrouwbare connectiviteit en intuïtieve bediening.
De kern bestaat uit een krachtige 6-bands audioprocessing engine, die omroepen de flexibiliteit geeft om hun geluid precies vorm te geven zoals ze willen – of het nu soepel en natuurlijk of krachtig en agressief moet zijn. Met kristalhelder, impactvol geluid bepaalt de Aqua Tool de sonische identiteit van je station en zorgt ervoor dat je opvalt op de radio.
ONGEËVENAARDE CONNECTIVITEIT
De Aqua Tool is ontwikkeld met veelzijdigheid in gedachten en biedt een complete set in- en uitgangen voor naadloze integratie met elke broadcastketen. Standaard aansluitingen zijn:
• Analoge in- en uitgangen voor compatibiliteit met traditionele studioapparatuur
• AES/EBU digitale audio voor precisie in transmissie en ontvangst
• Digitale MPX over AES192, voor directe zenderverbinding zonder compromissen
• Ethernet en USB voor netwerken, streaming en beheertaken
• Geavanceerde GPIO voor externe apparaatbediening en automatisering
GEAVANCEERDE PROCESSING FUNCTIES
De processing toolkit van de Aqua Tool bevat alles wat nodig is voor professionele, consistente en krachtige FM-audio:
• Bass Enhancement voor diepe, krachtige lage tonen die helder en gecontroleerd blijven
• Pilot Protection om de integriteit van het stereopilootsignaal te beschermen
• Brede AGC voor naadloos loudness management over diverse contentbronnen
• Preset Library gevuld met professioneel ontworpen, moderne geluidsprofielen waarmee je direct on-air kunt
En omdat elk station anders is, kunnen alle presets worden aangepast en verfijnd, zodat je precies de geluidssignatuur kunt creëren die past bij het merk van je station. Een hardware power-off bypass is ingebouwd voor operationele zekerheid, waardoor je signaal blijft doorlopen bij een stroomstoring. Dubbele LAN-poorten zorgen voor redundante connectiviteit, waardoor je station altijd online blijft.
MODERN ONTWERP, INTUÏTIEVE BEDIENING
De Aqua Tool is ontworpen om net zo indrukwekkend te zijn in gebruik als in prestaties. Het beschikt over een ultrahelder RGB-breedbeeldscherm, een secundair RGB-statusscherm en intuïtieve joystickbediening met haptische feedback voor nauwkeurige aanpassingen. Duurzame siliconen knoppen zorgen voor betrouwbaarheid op lange termijn en snelle toegang tot kernfuncties. Dit doordachte ontwerp maakt configuratie en dagelijks gebruik eenvoudig, snel en accuraat – of je nu een ervaren technicus bent of een beginnende gebruiker. De moderne interface ziet er niet alleen geweldig uit in je rack, maar verkort ook de installatietijd aanzienlijk.
STREAMING FLEXIBILITEIT
Standaard ondersteunt de Aqua Tool Shoutcast- en Icecast-streaminputs, configureerbaar als primaire of backup-bronnen. Dit zorgt voor ononderbroken service, zelfs als je studio of STL-verbinding uitvalt – waardoor je station altijd in de lucht blijft
MICROMPX AAN BOORD
Met geïntegreerde MicroMPX-technologie van Thimeo Audio Technology kan de Aqua Tool een volledig FM-signaal leveren, inclusief RDS-data, bij bitrates vanaf 320 kbps. MicroMPX ondersteunt meerdere zenderfeeds en monitoring op afstand. Directe verbinding met Cobalt Fully Featured FM-zenders wordt ondersteund (MicroMPX Decoder-licentie vereist).
DE COMPLETE PROCESSING OPLOSSING
De Aqua Tool is meer dan alleen een audioprocessor – het is een volledig geïntegreerde broadcast-oplossing voor de radio van vandaag. Met de combinatie van geavanceerde DSP, intuïtief ontwerp, wereldwijde connectiviteit en flexibele automatisering, geeft het omroepen consistent, professioneel geluid en volledige gemoedsrust. Of je nu een kleine lokale zender runt of een landelijk netwerk beheert, de Aqua Tool past zich aan je behoeften aan – met de tools, betrouwbaarheid en prestaties die moderne omroepen eisen. En met inbegrepen regelmatige software-updates blijft je station altijd voorop lopen
AFSTANDSBEDIENING & WERELDWIJD BEHEER
Behoud de controle waar je ook bent. De Aqua Tool bevat:
• Beveiligde webinterface toegankelijk vanaf elke browser
• Volledige afstandsbediening via HTTPS/Ethernet
• SNMP v1, v2c en v3 voor professionele integratie
• E-mailwaarschuwingen en meldingen
• Live audiomonitoringstreams voor zowel verwerkte als bronaudiosignalen
Of je nu in de studio bent, bij de zender, of aan de andere kant van de wereld, je station blijft stevig onder je controle.
INGEBOUWDE AUTOMATISERING
De Aqua Tool past zich automatisch aan je programmeerbehoeften aan met ingebouwde planning- en automatiseringsfuncties.
Presets kunnen schakelen op basis van:
• Tijdschema’s (bijv. dagdeel programmering)
• Externe triggers via GPI of SNMP
• Omgevingscondities of systeeminputs
Dit zorgt voor consistent, op maat gemaakt geluid zonder constante handmatige aanpassingen – zodat je je kunt focussen op
content.
CONFIDENCE AUDIO MONITORING
Stream audio direct van de processor naar elk apparaat met internetverbinding. Luister naar:
• Verwerkte audio voordat het de ether in gaat
• Bronfeeds (Analoog, Digitaal of STL)
• Testtonen voor snelle probleemoplossing
Deze functie geeft technici realtime vertrouwen in audiokwaliteit en bronintegriteit, waar ze ook zijn.
STANDAARD FUNCTIES
- Linux OS
- Dubbele RGB-schermen
- 6-bands audioprocessor
- MicroMPX
- Audio confidence monitoring via webbrowser
- Dynamische, UECP-conforme RDS-encoder
- ITU-R BS412.9 Limiter
- Digitale MPX (AES192)
- Dubbele LAN
- Ethernet-besturing met HTTPS
- SNMP v1, v2c, v3
- Geavanceerde automatisering en configuraties
- Scheduler
- Audio failover en stiltedetectie
- Backup audiospeler via USB
- Shoutcast / Icecast Stream input
- HDMI
STANDAARD PROCESSING FUNCTIES
perfecte declipper
Delossifier
Intelligente composite clipper
Dehummer
Streaming
Noise gate
Faseherstel
Spraakdetectie
Natuurlijke dynamiek
Echte bas
Bass exciter
Adaptieve compressor
BS412 limiter
MicroMPX encoder
AM brilliance
HTML 5 webinterface, JSON afstandsbediening
interface
OPTIES
- 48V DC voedingsingang
- Optioneel 2,4 GHz, 5,0 GHz IEEE 802.11 b/g/n/ac draadloos
- Optioneel bluetooth 5.0, BLE
ALGEMEEN
| Ingangsspanning AC @ 50/60Hz | 100-240VAC, 50/60HZ |
| Voedingsaansluiting | IEC13 3A gefilterd |
| Optionele DC voedingsingang | 48V |
| Afmetingen BxDxH (inch) | 19×10,5 x 1RU (1,75″) |
| Afmetingen BxDxH (cm) | 48,3 x 27 x 44 |
| Gewicht | 2,5kg / 5,51lb |
MILIEU
| Maximale werkhoogte | 15.000 ft / 4.420m AMSL |
| Temperatuurbereik | Direct-to-channel (DDS) |
| Luchtvochtigheid | VHF Band II, 87-108MHz |
STEREO ENCODER
| Testcondities | 400Hz/1kHz testtonen bij modulatieniveau ≤75kHz |
| Modi | Stereo, Mono L+R, Mono L, Mono R |
| Frequentierespons | 20Hz-15kHz ±0,02dB |
| Pre-emphasis | 0, 50 of 75µs |
| Piloottoon | 19kHz, instelbaar niveau 0-12% |
| Onderdrukking subdraaggolven | ≤ -70dB |
| Stereo-onderdrukking | ≥75dB AES/EBU-ingang |
| Stereo SNR | ≥70dB Analoge ingang |
| ≥80dB met 75us de-emphasis | |
| ≥75dB zonder de-emphasis op beide ingangen <0,03% | |
| Overspraak | ≥70dB, tussen L+R en L-R door kanaalmatching, beide ingangen |
MONO-WERKING
| Frequentierespons | 20Hz – 15kHz ±0,02dB |
| Pre-emphasis | 0, 50 of 75 µs |
| Mono SNR | ≥75dB AES/EBU-ingang, ≥70dB Analoge ingang |
| Mono THD+N | ≤0,002% analoge ingang, ≤0,001% AES-ingang, met 75us de-emphasis |
CONNECTIVITEIT
| 2x 1Gbit Ethernet (1 per CM5) | |
| 2x 100Mbit Ethernet met POE+ (1 per CM5, 1 gedeeld met AES67-module) | |
| 4x USB 3.0 (2 per CM5) | |
| 1x USB 2.0 op het voorpaneel | |
| 1x USB UART voor primaire CM5 | |
| 2x HDMI 2.0 (1 per CM5) | |
| Optioneel 2,4 GHz, 5,0 GHz IEEE 802.11 b/g/n/ac draadloos op CM5 | |
| Optioneel Bluetooth 5.0, BLE op CM5 |
GEBRUIKERSINTERFACE
| Primair display | -90kHz ±0,005dB |
| Secundair display | ≥100dB, met 75us de-emphasis |
| THD+N | Analoge joystick met 3 x siliconen verlichte knoppen |
ANALOGE AUDIO-INGANG
| Stereo analoge audio-ingang | 2 x XLR female, 10kΩ impedantie niveau instelbaar 0-24dBu |
ANALOGE AUDIO-UITGANG
| Hoofdtelefoon Uit | 2 x XLR female, 10kΩ impedantie niveau instelbaar 0-24dBu |
| Optionele bypass-relaismodule voor stroomuitval signaaldoorvoer |
DIGITALE AUDIO-INGANGEN
| 1 x AES/EBU Audio, RJ45 StudioHUB+, 48kHz, 24bits, 110Ω uitgangsimpedantie | |
| 1 x AES/EBU MPX, RJ45 StudioHUB+, 192kHz, 24bits, 110Ω uitgangsimpedantie |
DIGITALE AUDIO-UITGANGEN
| 1 x AES/EBU Audio, RJ45 StudioHUB+, 48kHz, 24bits, 110Ω uitgangsimpedantie | |
| 1 x AES/EBU MPX, RJ45 StudioHUB+, 192kHz, 24bits, 110Ω uitgangsimpedantie |
ANALOGE MPX-UITGANG
| Type | 2 x BNC female, 10Ω uitgangsimpedantie, niveau instelbaar 0-12dBu |
ANALOGE MPX-INGANG
| 2 x BNC female, 10Ω uitgangsimpedantie, niveau instelbaar 0-12dBu | |
| Optionele bypass-relaismodule voor stroomuitval signaaldoorvoer |
HOOFDTELEFOONUITGANG
| 1/4″ (6,3mm) female stereo aansluiting | |
| Software-instelbaar volume | |
| Minimale belastingsimpedantie 16Ω |
