Beschrijvingrijving

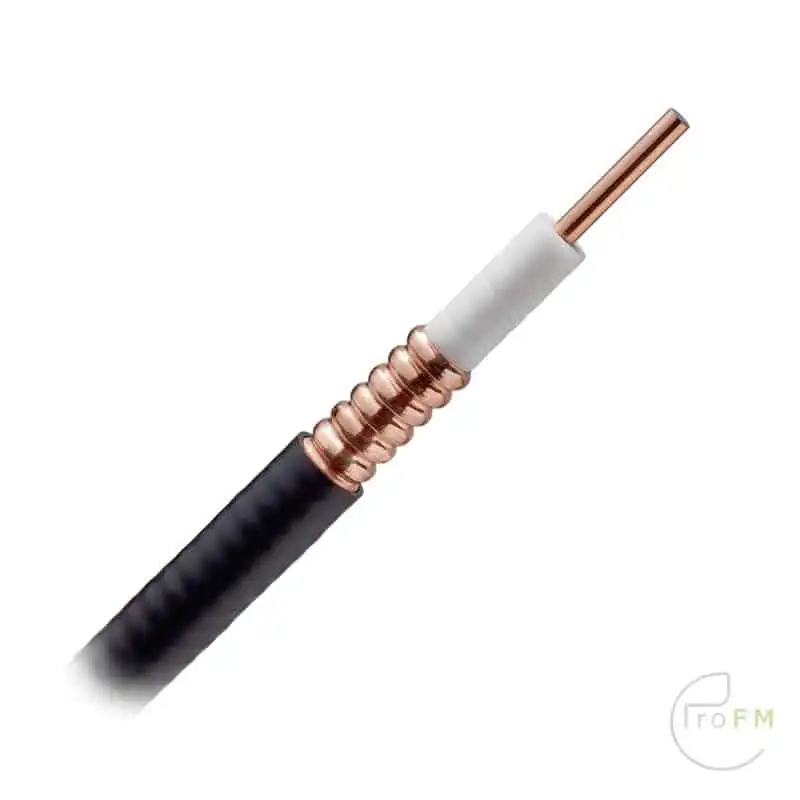

RFS Cellflex LCF12-50 Schuim Coaxkabel
De lage demping van CELLFLEX coaxkabel resulteert in een zeer efficiënte signaaloverdracht in uw RF-systeem. Volledige afscherming De massieve buitengeleider van de CELLFLEX coaxkabel creëert een ononderbroken RFI/EMI afscherming die systeeminterferentie minimaliseert. Lage VSWR Speciale lage VSWR-versies van CELLFLEX coaxkabels dragen bij aan lage systeemruis.
Uitstekende intermodulatieprestaties De massieve binnen- en buitengeleiders van CELLFLEX coaxkabel elimineren intermodulatie vrijwel volledig. De intermodulatieprestaties worden ook bevestigd met geavanceerde apparatuur in de RFS-fabriek. Hoge vermogensclassificatie Dankzij de lage demping, uitstekende warmteoverdrachtseigenschappen en temperatuurgestabiliseerde diëlektrische materialen biedt de CELLFLEX-kabel een veilige lange levensduur bij hoge zendvermogens.
Breed toepassingsgebied Typische toepassingsgebieden zijn: voedingslijnen voor omroep- en terrestrische microgolfantennes, draadloze basisstations voor mobiele telefonie, PCS en ESMR, bekabeling van antenne-arrays en onderlinge verbindingen van radioapparatuur.
Prijs per meter
Technische kenmerken
|
||||||
|
||||||||||||||||||||||||||||||
|
||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Beschrijving
-
RFS Cellflex LCF12-50 Schuim Coaxkabel
De lage demping van CELLFLEX coaxkabel resulteert in een zeer efficiënte signaaloverdracht in uw RF-systeem. Volledige afscherming De massieve buitengeleider van de CELLFLEX coaxkabel creëert een ononderbroken RFI/EMI afscherming die systeeminterferentie minimaliseert. Lage VSWR Speciale lage VSWR-versies van CELLFLEX coaxkabels dragen bij aan lage systeemruis.
Uitstekende intermodulatieprestaties De massieve binnen- en buitengeleiders van CELLFLEX coaxkabel elimineren intermodulatie vrijwel volledig. De intermodulatieprestaties worden ook bevestigd met geavanceerde apparatuur in de RFS-fabriek. Hoge vermogensclassificatie Dankzij de lage demping, uitstekende warmteoverdrachtseigenschappen en temperatuurgestabiliseerde diëlektrische materialen biedt de CELLFLEX-kabel een veilige lange levensduur bij hoge zendvermogens.
Breed toepassingsgebied Typische toepassingsgebieden zijn: voedingslijnen voor omroep- en terrestrische microgolfantennes, draadloze basisstations voor mobiele telefonie, PCS en ESMR, bekabeling van antenne-arrays en onderlinge verbindingen van radioapparatuur.
Prijs per meter
- Specificaties
-
Technische kenmerken
INFORMATIE Toepassingen OEM jumpers, hoofdvoedingsovergangen naar apparatuur, GPS-lijnen, bedoeld voor gebruik buitenshuis STRUCTUUR Maat 1/2 Diameter binnengeleider mm (in) 4.8 (0.189) Materiaal binnengeleider Draad van koper en aluminium Diëlektrische Diameter mm (in) 11.3 (0.445) Diëlektrisch materiaal Schuim Polyethyleen Diameter buitengeleider mm (in) 13.8 (0.543) Materiaal buitenste geleider Golfkoper Diameter jasje mm (in) 15.8 (0.622) Materiaal jasje Zwart polyethyleen TESTEN EN MILIEU Fase gestabiliseerd Fasegestabiliseerde en faseafgestemde kabels en accessoires zijn op aanvraag verkrijgbaar. Naleving DIN EN ISO 9001:2015 ISO 14001:2015
RoHS 2011/65/EU – China RoHS SJ/T 11364-2006
BEREIKEN (EG 1907/2006)
UL1581 – UV-bestendigheidsjasje
IEC 60754-1/-2
Temperatuur installatie °C (°F) -40 tot 60 (-40 tot 140) Opslagtemperatuur °C (°F) -70 tot 85 (-94 tot 185) Bedrijfstemperatuur °C (°F) -50 tot 85 (-58 tot 185) ELEKTRISCHE SPECIFICATIES Impedantie Ω 50 +/- 1 Maximale frequentie GHz 8.8 Snelheid % 87 Capaciteit pF/m (pF/ft) 76 (23.2) Inductantie uH/m (uH/ft) 0.19 (0.058) Piekvermogen kW 38 RF piekspanning Volt 1950 Jasje Vonk Volt RMS 8000 Weerstand dc binnengeleider Ω/1000 m (Ω/1000 ft) 1.62 (0.5) Buitenste geleider DC-weerstand Ω/1000 m (Ω/1000 ft) 3.55 (1.08) Passieve intermodulatie PIM typ. dBc -160 Rendementverlies (VSWR) Standaard 20dB (1.222) / Premium 23/24dB (1.152/1.135) op gespecificeerde frequenties MECHANISCHE SPECIFICATIES Kabelgewicht, nominaal kg/m (lb/ft) 0.18 (0.125) Minimale buigradius, enkele buiging mm (in) 70 (2.756) Minimale buigradius, herhaalde buigingen mm (in) 125 (4.921) Buigmoment Nm (lb-ft) 6.5 (4.79) Treksterkte N (lb) 1050 (236) Aanbevolen / maximale klemafstand m (ft) 0.6 / 1 (2 / 3.25) DEMPING BIJ 20°C (68°F) EN NOMINAAL VERMOGEN BIJ 40°C (104°F) Frequentie, MHz dB per 100m dB per 100ft Vermogen, kW 1 0.21 0.06 35.34 100 2.18 0.66 3.45 200 3.12 0.95 2.41 450 4.77 1.45 1.57 700 6.03 1.83 1.24 800 6.48 1.97 1.16 900 6.91 2.1 1.09 1800 10.09 3.07 0.74 2000 10.7 3.26 0.7 2200 11.28 3.44 0.67 2400 11.84 3.61 0.63 2700 12.66 3.86 0.59 3000 13.43 4.01 0.56 3500 14.67 4.47 0.51 4000 15.84 4.83 0.47 5000 18.03 5.51 0.42 6000 20.07 6.14 0.37 7000 22 6.73 0.34 8800 25,24 7.73 0.3
