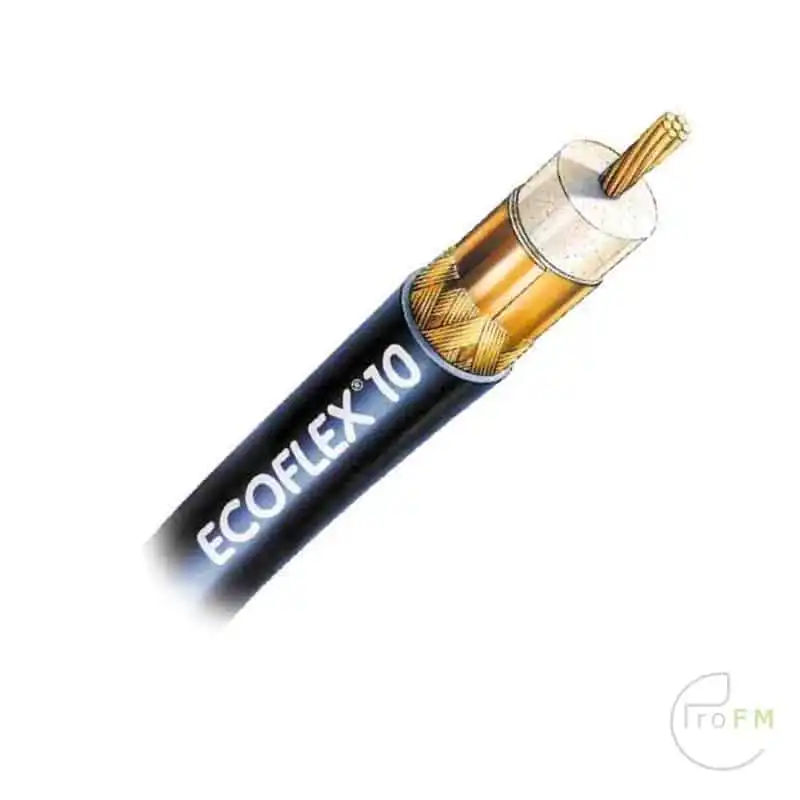

ECOFLEX 10 is een flexibele coaxkabel met laag verlies, speciaal ontworpen voor gebruik tot 6 GHz. Geavanceerde productietechnieken in combinatie met het gebruik van een PE-LLC diëlektricum met laag verlies zorgen voor een schuimpercentage van meer dan 70%, wat resulteert in een zeer lage demping. ECOFLEX 10 stelt de nieuwe norm voor flexibele coaxkabels.

De flexibiliteit van ECOFLEX 10 wordt verder verbeterd door het gebruik van een zuurstofvrije koperen midden geleider. Het gebruik van gepatenteerde technieken, continue kalibratie en compressie van de midden geleider en het aanbrengen van een precoating resulteert in lage verliezen en een goede aanpassing aan de impedantie. Verdere voordelen van de kabel zijn het gebruik van een dubbele afscherming die is opgebouwd uit overlappend koperfolie plus een extra dicht geweven koperen vlecht. Er wordt een afschermingsefficiëntie van > 90 dB@ 1 GHz gerealiseerd.

De koperen folie heeft een aangebrachte PE-coating die voorkomt dat de folie barst als gevolg van bochten met een korte radius, en de zwarte PVC-mantel van ECOFLEX 10 is uv-gestabiliseerd. Naast een hele reeks standaardconnectoren is er speciaal voor de Ecoflex 10 Coax Kabel een eenvoudig te gebruiken soldeervrije N-connector ontwikkeld. De installatie van de connector duurt slechts een paar minuten en vereist geen speciaal gereedschap. ECOFLEX 10 is de juiste keuze als een zeer flexibele microgolfkabel met laag verlies nodig is. Dankzij de voordelige prijs is dit de duidelijke leider voor de veeleisende toepassingen van vandaag.

Prijs per meter

Technische gegevens

Middengeleider … 7 x 1,0 mm
Middengeleider Ø ………………………………….. 2,85 mm
Diëlektrisch …………………………….. PE, samenstelling met laag verlies
Diëlektrisch Ø ……………………………………………… 7,25 mm
Buitengeleider 1 ……………………. koperfolie, PE gecoat
Afschermingsfactor …………………………………………… 100 %
Buitengeleider 2 ………………………………… koperen vlecht
Afschermingsfactor …………………………………………….. 72 %
Mantel zwart PVC, UV-bestendig
Buitendiameter Ø ……………………………………… 10,2 mm
Gewicht ……………………………………………………..103 g/m
Min. buigradius .. één enkele buiging ………….40 mm
15 herhaalde buigingen ………80 mm
Temperatuurbereik …opslag …………………-70 tot 85°C
installatie …………….-40 tot 60°C
werking ………………-55 tot 85°C
Trekkracht ……………………………………………. 4 daN

Elektrische specificaties

Impedantie ……………………………………………………. 50
Capaciteit …………………………………………………… 78 pF/m
Snelheidsfactor …………………………………………………0,85
fmax ………………………………………………………….. GHz
Afschermingsefficiëntie @ 1 GHz ……………………….. > 90 dB
DC-weerstand: Middengeleider………………….. 5,4 /km
Buitengeleider ………………….. 8,4 /km
RF piekspanning ……………………………………………… 1kV

Typ. verzwakking (dB/100 m @ 20°C)

5 MHz …………….. 0.9
10 MHz …………….. 1.3
50 MHz …………….. 2,85
100 MHz …………….. 4.1
144 MHz …………….. 5.0
200 MHz …………….. 5.9
300 MHz …………….. 7.4
432 MHz …………….. 8.9
500 MHz …………….. 9.6
800 MHz …………… 12.4
1000 MHz ………….14.0
1296 MHz ………….16.2
1500 MHz ………….17.6
1800 MHz ………….19.5
2000 MHz ………….20.6
2400 MHz ………….22.9
3000 MHz ………….26.0
4000 MHz ………….30.7
5000 MHz ………….35.1
6000 MHz ………….39.1
8000 MHz ………….46.6

Max. vermogensafgifte (W @ 40°C)

10 MHz …………3860
100 MHz …………1190
500 MHz …………..510
1000 MHz …………..350
2000 MHz …………..240
3000 MHz …………..190
4000 MHz …………..160
5000 MHz …………..140
6000 MHz …………..130
