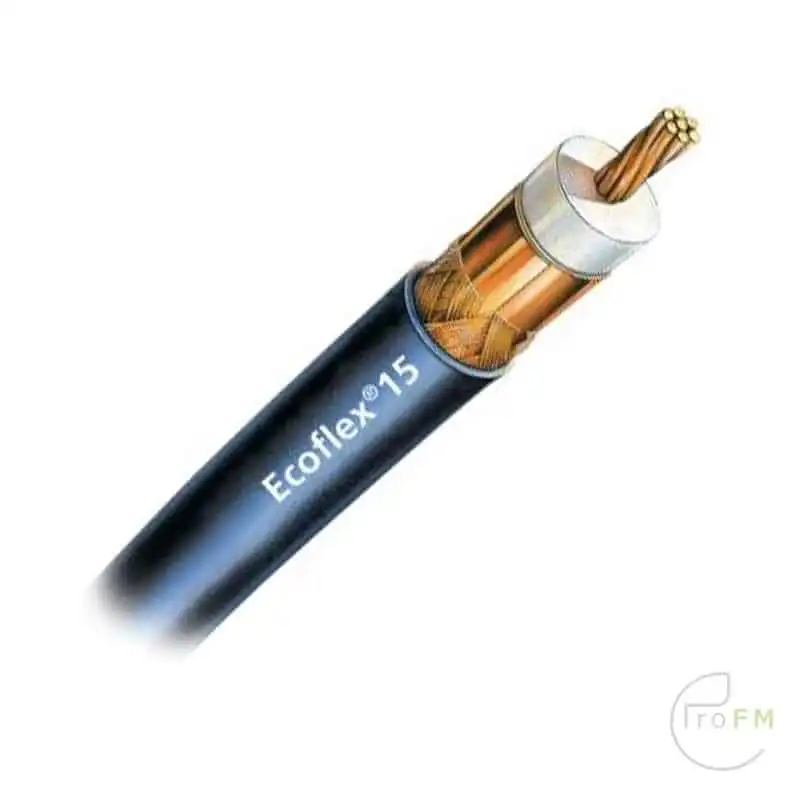

Ecoflex 15 Coax Kabel

Ecoflex 15 Coax Kabel

ECOFLEX 15 is een flexibele coaxkabel met laag verlies, speciaal ontworpen voor gebruik tot 6 GHz. Geavanceerde productietechnieken in combinatie met het gebruik van een PE-LLC diëlektricum met laag verlies zorgen voor een schuimpercentage van meer dan 70%, wat resulteert in een zeer lage demping. ECOFLEX 15 stelt de nieuwe norm voor flexibele coaxkabels.

De flexibiliteit van  de kabel wordt verder verbeterd door het gebruik van een zuurstofvrije koperen midden geleider. Het gebruik van gepatenteerde technieken, continue kalibratie en compressie van de midden geleider en het aanbrengen van een precoating resulteert in lage verliezen en een goede aanpassing aan de impedantie. Verdere voordelen van de kabel zijn het gebruik van een dubbele afscherming die is opgebouwd uit overlappend koperfolie plus een extra dicht geweven koperen vlecht. Er wordt een afschermingsefficiëntie van > 90 dB@ 1 GHz gerealiseerd.

De koperen folie heeft een aangebrachte PE-coating die voorkomt dat de folie barst als gevolg van bochten met een korte radius, en de zwarte PVC-mantel van ECOFLEX 15 is uv-gestabiliseerd. Naast een hele reeks standaardconnectoren is er speciaal voor de Ecoflex 15 Coax Kabel een eenvoudig te gebruiken soldeervrije N-connector ontwikkeld. De installatie van de connector duurt slechts een paar minuten en vereist geen speciaal gereedschap. ECOFLEX 15 is de juiste keuze als een zeer flexibele microgolfkabel met laag verlies nodig is. Dankzij de voordelige prijs is dit de duidelijke leider voor de veeleisende toepassingen van vandaag.

Prijs per meter

Bouw

Middengeleider gevlochten koper, zuurstofvrij
7 x 1,55 mm
Middengeleider Ø 4,5 mm
Diëlektrische samenstelling PE met laag verlies
Diëlektrisch Ø 11,3 mm
Buitengeleider 1 kopervoil, PE gecoat
Afschermingsfactor 100%
Buitengeleider 2 gevlochten koper, 72%
Mantel zwart PVC, uv-bestendig
Buitendiameter Ø 14,6 mm

Mechanische specificaties

Gewicht (100 m) 25,8 kg
Min. buigradius 70 mm
Temperatuurbereik – 40 …. 85 °C
Trekkracht 12 daN
Elektrische specificaties
Impedantie 50 Ohm
Capaciteit 77 pF/m
Snelheidsfactor 0,86
f 6 GHz
Afschermingsefficiëntie @ 1 GHz > 90 dB
DC-weerstand
Middengeleider 1,56 Ohm/km
Buitengeleider 5,15 Ohm/km
RF piekspanning 1,55 kV

Max. vermogensafgifte (W @40°C)

10 MHz 6450
100 MHz 1970
500 MHz 830
1000 MHz 560
2000 MHz 380
3000 MHz 300
4000 MHz 250
6000 MHz 190

Typ. verzwakking (dB/100m@20°C) dB/100ft @20°C

5 MHz 0,6 0,18
10 MHz 0,86 0,26
50 MHz 1,96 0,60
100 MHz 2,81 0,86
144 MHz 3,4 1,04
200 MHz 4,05 1,23
300 MHz 5,0 1,52
432 MHz 6,1 1,86
500 MHz 6,7 2,04
800 MHz 8,6 2,62
1000 MHz 9,8 2,99
1296 MHz 11,4 3,48
1500 MHz 12,4 3,78
1800 MHz 13,8 4,21
2000 MHz 14,7 4,48
2400 MHz 16,3 4,97
3000 MHz 18,7 5,70
4000 MHz 22,3 6,80
5000 MHz 25,7 7,84
6000 MHz 28,8 8,78
