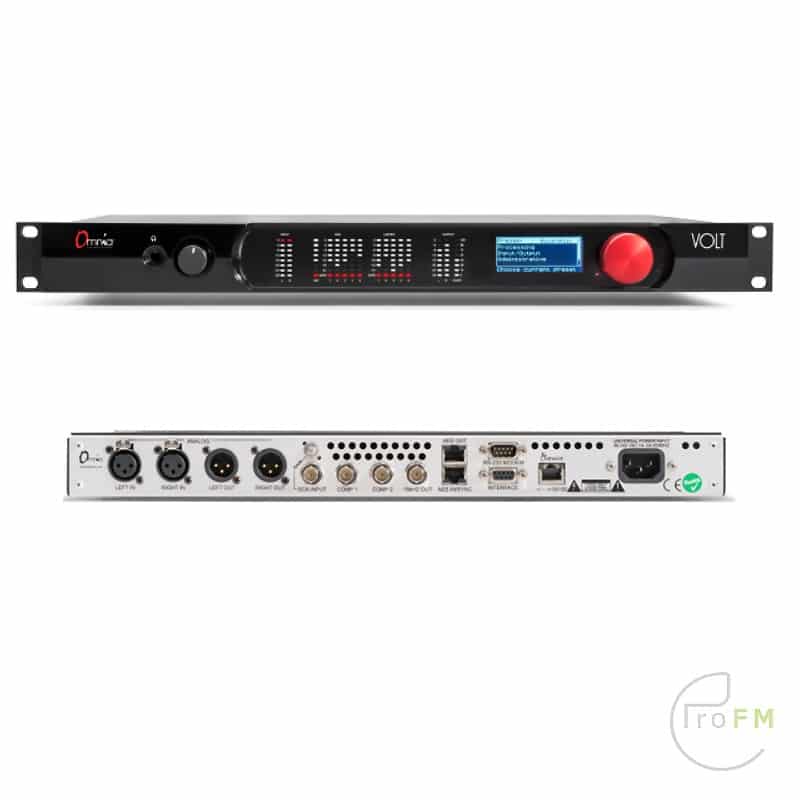

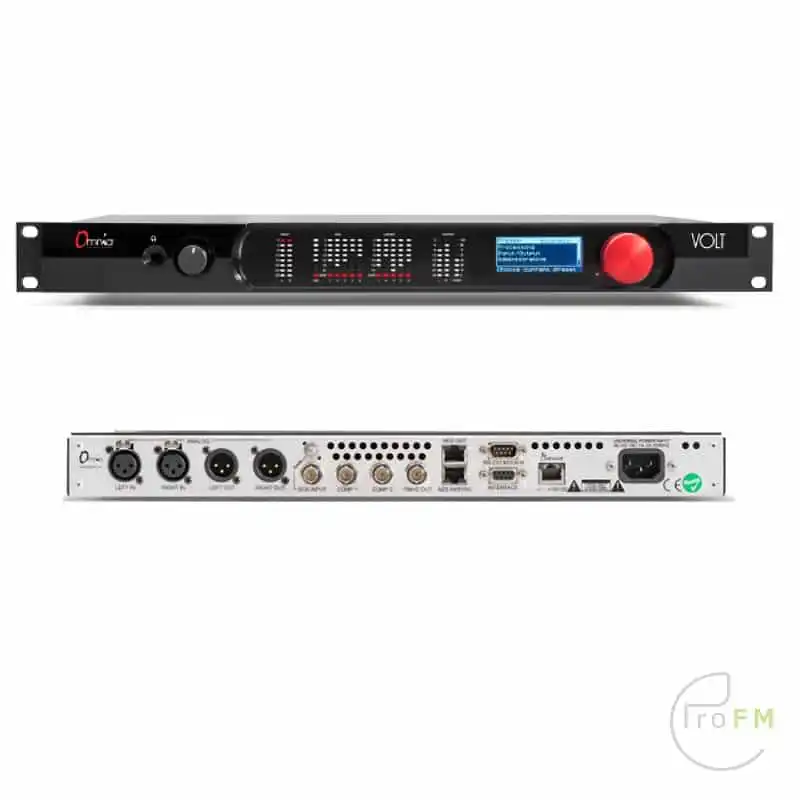

Omnia Volt AM-FM-HD-DAB+ Audio Processor

Omnia Volt AM-FM-HD-DAB+ Audio Processor

Breng je radio uitzendingen naar nieuwe hoogten met de Omnia Volt Audio Broadcast Processor, de ultieme oplossing voor AM, FM, HD en DAB+ uitzendingen. Met zijn geavanceerde technologieën biedt de Omnia Volt een ongeëvenaarde geluidskwaliteit en helderheid, waardoor luisteraars een meeslepende audio ervaring beleven.

Met VOLT hebben we de regels voor broadcast DSP herschreven, onze algoritmes verfijnd en ’s werelds best klinkende, krachtigste en meest veelzijdige 1RU audio processor gecreëerd. Het Quick Tweak-systeem helpt gebruikers om snel het geluid te krijgen dat ze willen. Je kunt VOLT binnen een paar minuten in de lucht krijgen en geweldig laten klinken, presets selecteren die we hebben ontworpen voor de stations en programmering van vandaag en een unieke sonische persoonlijkheid creëren met slechts een paar duwtjes in de rug.

VOLT is misschien wel de meest waardevolle audioprocessor op de markt, dankzij het DSP|Core firmware modulesysteem. Dit systeem betekent dat je je VOLT kunt aanpassen aan andere behoeften door eenvoudigweg de firmware te updaten. De mogelijkheid om van je FM VOLT een AM-unit of een HD/DAB of SG box te maken is ingebouwd in elke VOLT, en het feit dat elk DSP|Core firmware pakket GRATIS is, is alsof je vier processors in één pakket krijgt. De modules omvatten VOLT FM, VOLT AM, VOLT HD PRO en VOLT SG. Elke Core heeft een functie set die is afgestemd op zijn toepassing, waardoor de DSP van het systeem wordt geoptimaliseerd voor de unieke eisen van verschillende gebruikssituaties.

VOLT FM – Killer Omnia FM-geluid met 6 AGC-secties (5 multiband + breedband), 5-band, tijdsgebonden begrenzers, Dynamics Engine-architectuur, het nieuwste clipper ontwerp met lage vervorming van Frank Foti en een hoogwaardige composiet stereogenerator. Tientallen moderne presets geven je een geweldig geluid direct uit de doos. Voer studiokant uit om je STL te voeden of genereer FM-composiet bij de zender.

VOLT AM – Is speciaal ontworpen voor de uitdagingen van AM-radio. Veelzijdige pre- en post-limiting equalizer plus superieure narrow en wide-band presets gemaakt voor de hedendaagse AM stations geven je het zuiverste en krachtigste signaal op de band. Asymmetrische modulatie en kanteling, toegepast na de clipper, helpen je om betere prestaties te krijgen, zelfs van oudere zenders!

VOLT HD PRO – Is speciaal gebouwd voor HD Radio, DRM, DAB, webstreams en andere gecomprimeerde media, evenals gesyndiceerde programma- en studioproducties. Selecteerbare bandbreedtes en crossover punten, plus onze exclusieve Sensus algoritmes, helpen lossy compressie artefacten te verminderen, zelfs bij lage bitrates. Zet het in de productieketen van je gesyndiceerde programma vóór de uplink: elke aflevering zal duidelijk en schoon zijn en consistentie hebben die luisteraars kunnen herkennen. Super lage latentie voor bewerkte toepassingen voor hoofdtelefoonbewaking. Gebruik VOLT HD PRO als een processor voor algemeen gebruik voor versterkingsregeling, begrenzing en programmadistributie.

VOLT SG (Stereo Generator) – Voor gebruik in gevallen waarin u uw systeem wilt opsplitsen tussen de hoofdprocessor – meestal op de zender – en een speciale MPX-stereogenerator met geavanceerde compositiefuncties op de zender. VOLT SG kan worden gekoppeld aan een VOLT FM, een van onze andere Omnia-processors of een andere processor van een andere fabrikant. De VOLT SG beschikt over dezelfde “One Louder” ingebouwde piloot als de Omnia 11.

Belangrijkste kenmerken:
– Clipper van de nieuwe generatie Frank Foti-ontworpen. De nieuwste en meest geavanceerde denkwijze over tondeuseontwerp van een verwerkingslegende.
– Dynamics Engine ontworpen door Senior Algoritme Developer Cornelius Gould.
– Zes afzonderlijke AGC-secties. Een breedband, plus vijf aparte tijdsgebonden multiband secties, elk met aparte regelaars voor elke belangrijke parameter. Plus een afstembare mid-band crossover. Geef je station de luidheid en het consistente geluid dat het verdient!
– Vijf afzonderlijke tijdsgebonden begrenzers, elk met een eigen Drive, Hold, Threshold en Attack/ Decay. Ze beschermen je tegen over modulatie terwijl je een luid signatuurgeluid behoudt.
– Variabele diepe bas, diepe bas en warmteversterkers. Krijg dat vlezige Omnia-geluid, verfijnd zoals jij dat wilt.
– Bass Pre-Clipper. Volledig verstelbaar met regelaars voor strakheid en omtrek. Je krijgt een sterke, luisterplezierige bas zonder dat je je zorgen hoeft te maken over intermodulatievervorming.
– Clipper Zijde Aanpassing. Als je formaat gevoelig is voor vervorming van hoge tonen, kun je net genoeg zijde toevoegen om die hoge frequenties op te schonen.
– Sensus processing voor digitale programmastromen. Omnia’s exclusieve Sensus-algoritmes voorspellen daadwerkelijk hoe HD-, DRM- of multicasting-datareductie uw geluid zal beïnvloeden. Ze conditioneren je signaal, waardoor compressie beter klinkt, zelfs bij lage bitrates.
– Instelbare BS-412 drempel en verwerking voor volledige naleving van de ITU-standaarden.
– Stereo verbetering voor FM analoog, zonder toevoeging van multipad. Je krijgt een breder, opwindender signaal dat uit de radio’s van luisteraars springt.
– Variabele hoog doorlaat en schakelbare faserotator. Deze ultralage frequenties, die te laag zijn om door luisteraars als lage tonen te worden waargenomen, beroven je niet van je on-air vermogen.
– Automatische mono “Dry Voice” detectie. Ideaal voor FM Analoog Stereo stations die extreme bewerkingen gebruiken: het houdt een extra hand op de clipper om vervorming tegen te gaan wanneer het L R kanaal versterkt wordt door mono signalen.
– Volledig flexibel signaal pad. Gebruik analoge, AES/EBU digitale of Livewire® AoIP ingangen; analoge, AES/EBU digitale, Livewire of composiet uitgangen. Pas de kanaalbalans aan en corrigeer de polariteit afzonderlijk op elke ingang. Invoer-/uitvoerinstellingen voor verschillende toepassingen opslaan en oproepen. Alle uitgangen zijn altijd actief, ongeacht het type ingang.
– Schakelbare invoegpunten voor Voltair, watermerk coders of andere downstream codering. Optimaliseer je luchtketen en maak externe voorbewerking overbodig! Je kunt encoders voeden met een voorbewerkt signaal van VOLT’s multiband AGC en begrenzers, zodat je encoder een sterker, betrouwbaarder signaal ziet. Voer dan de output van de encoder terug naar VOLT, voor post-encoding clipping die je beschermt tegen over modulatie.
– Automatische “Failover” signaalomschakeling. Wijs een back-upingang aan die je kunt gebruiken als je hoofdsignaal wegvalt of STL uitvalt. Schakel automatisch over naar deze bron, met instelbare gevoeligheid, of activeer hem indien nodig.
– Met QuickT weak System kun je je geluid verfijnen als een verwerkingsgenie. Krijg precies de verwerking die je wilt in enkele minuten, terwijl je in de lucht bent, rechtstreeks vanaf het voorpaneel of een aangesloten computer of tablet.
– De grafische gebruikersinterface is eenvoudig te navigeren, maar geeft je de diepgaande controle die je nodig hebt.
– Ingebouwde HTML-5 Server voor volledige bediening vanaf elke computer, tablet of smartphone… zonder speciale plug-ins.
– Robuuste 1RU constructie past in elke regelkamer, technisch centrum of transmitter shack, met gemakkelijk af te lezen LED-meters.
– Koele werking, zonder ventilator. VOLT kan zelfs worden gebruikt in de buurt van live microfoons.
– Flexibele Pre-Emphasis Switching maakt het eenvoudig om VOLT in elke luchtketen in te passen.
– Dubbele variabele composietuitgangen (met FM DSP|Core).
– Variabel stuurniveau en fase (met FM DSP|Core).
– Ingebouwde toongenerator voor snel instellen en kalibreren.

Frequentiebereik

• Keuze door gebruiker van vlakke, 50 µs of 75 µs pre-emphase curve binnen ± 0,50 dB, 30 Hz tot 15 kHz.

Signaal-ruisverhouding

• Audio >95 dB analoog, >120 dB digitale I/O.

Systeem Vervorming

• Minder dan 0,01% THD, 20 Hz – 7,5 kHz (tweede harmonische vervorming boven 7,5 kHz is niet hoorbaar in het FM-systeem).

Latency

• 16 ms nominaal, +-0,5 ms afhankelijk van IO-selectie. FM-versie met lage latentie 10 ms

Invoer/uitvoer

• Composiet: Uitgangsimpedantie 75Ω, enkelzijdig en zwevend over de chassisaarde. BNC-connectoren met EMI-onderdrukking. Maximale kabel 100′ / 30M RG-58U.

• Uitgangsniveau: Afzonderlijk instelbaar voor elk van de twee uitgangen, 0V – 10V in stappen van 0,05V.

• Pilotniveau: Instelbaar van 4,0% tot 12,0% in stappen van 0,1% en UIT. Pilootstabiliteit: 19 kHz, ± 0,5 Hz. S/N: -85 dB typisch, 75 μS versterkt over 15 kHz, bij 100% modulatie Vervorming: < 0,02% THD 20 Hz – 15 kHz, 75 μS ongeaccentueerd bij 100%.

• Stereoscheiding: > 65 dB, 30 Hz – 15 kHz. Lineaire overspraak: > -80 dB, hoofdkanaal naar subkanaal of subkanaal naar hoofdkanaal @ 100%. Niet-lineaire overspraak: > -80 dB, hoofd naar sub of sub naar hoofd @ 100%. 38 kHz Onderdrukking: > 70 dB @ 100%. 76 kHz Onderdrukking: > 80 dB @ 100%. Pilootbescherming: > -65 dB ten opzichte van 9% pilootinjectie, ± 1 kHz. 57 kHz (RDS/RBDS) Bescherming: > -50 dB.

Analoog

• Links en rechts Stereo op EMI-onderdrukte XLR-3, gebalanceerd met “pin 2 hot”.

• Ingang: Elektronisch gebalanceerd, impedantie 10kΩ, nominaal +4 dBu, max +22 dBu.

• Uitgang: Impedantie 20Ω voor >600Ω belasting, +4 dBu nominaal, +22 dBu piek. Converters: 24 bit, 128x oversampled met lineair-fase anti-aliasing filter.

• Crystal Semiconductor CS5361, 24-bits 128x oversampled delta sigma converter met lineair-fase anti-aliasing filter.

• Pre-ADC anti-alias filter, met hoogdoorlaatfilter op <10 Hz.

• Delta sigma omzetter met lineaire fase en anti-aliasing filter.

Digitaal

• Stereo volgens AES/EBU-standaard, 24-bits resolutie. Ingang vergrendelt op elke frequentie 32 kHz – 108 kHz. Uitgang vergrendelt op ingang, interne 48 kHz of afzonderlijke externe AES/EBU “digital black” referentie 32 kHz – 96 kHz.

Audio over IP

• LiveWire Audio en bediening over IP, via dezelfde RJ-45 die wordt gebruikt voor Ethernet-bediening.

Afstandsbediening

• GPI: EMI-onderdrukte DB-9 op logische niveaus, +5 V en aarde geleverd. Ethernet: 10/100BaseTX.

• Ethernet op EMI-onderdrukte RJ-45. TCP/IP-besturing via HTML-5 interne webserver, beveiligd met wachtwoord. Handmatige adressering en poortselectie.

SNMP

• SNMP-ondersteuning conform MIB 2 voor bewaking en regeling op afstand

Elektrisch/fysisch

• Voeding: 100 – 250 VAC, 47-63 Hz. < 40 VA. Typisch vermogen 12W RMS, maximaal 15W RMS. Interne voeding met beveiliging tegen overVOLTage en kortsluiting. Voldoet aan EN55022, EN55011 Niveau B Geleidende emissies. Voldoet aan EN61000-4-2, -3, -4, -5, -6 niveau 3 immuniteit. Volledige internationale veiligheidsgoedkeuring. CE-gemarkeerd. EMI-onderdrukte mannelijke IEC-connector. Afneembare 3-draads netsnoeren meegeleverd voor Amerikaans en Europees gebruik. Temperatuur: 32° tot 122° F / 0° tot 50° C voor alle spanningsbereiken.

• Vochtigheid: 0-95% RH, niet-condenserend.

• Afmetingen: 19″ breed x 1,75″ hoog x 16″ diep (48,26cm x 13,335 cm x 40,64 cm) inclusief aansluitingen. Apparaat vereist één EIA-rekruimte voor montage.

• Verzendgewicht: 12 lbs. / 5,5 kg

Regelgeving

Noord-Amerika: FCC en CE getest en in overeenstemming, voeding is UL goedgekeurd.

Europa: Voldoet aan Richtlijn 2002/95/EG van de Europese Unie betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS), zoals gewijzigd door de Beschikkingen 2005/618/EG, 2005/717/EG, 2005/747/EG van de Commissie (RoHS-richtlijn) en WEEE.
