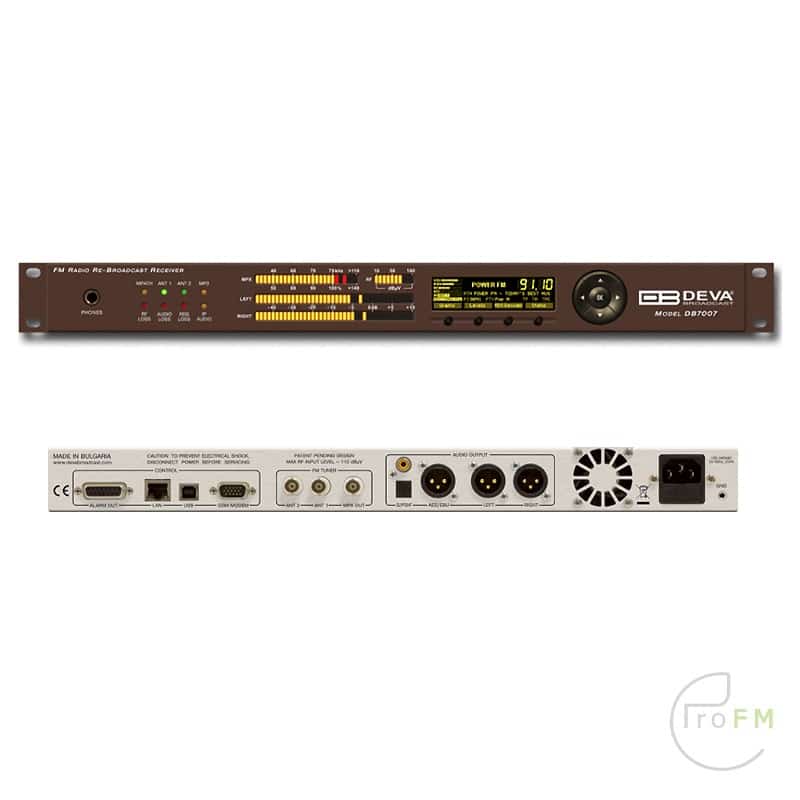

Deva Broadcast DB7007 Re-Broadcast Ontvanger
DB7007 is een tweede generatie digitaal afgestemde FM ontvanger voor Re-broadcasting. Met het oog op de behoeften van de meest veeleisende omroepen en door voortdurend nieuwe functies aan onze apparaten toe te voegen, is de DEVA DB7007 verbeterd tot een slimmer en volledig functioneel apparaat, uitgerust met twee zeer selectieve FM tuners op basis van DSP.
Dankzij het ingebouwde monitoring systeem zal DB7007 bij audio verlies op de ingangen niet alleen het radio station verwittigen, maar ook automatisch overschakelen naar het tweede back-up RF station. Als een storing van het tweede station wordt gedetecteerd, schakelt DB7007 over naar de ingebouwde IP Stream, MP3/AAC back-up audio bronspeler. Het is essentieel dat de prioriteit van de back-upbronnen door de gebruiker wordt gedefinieerd. De IF-bandbreedte filters garanderen een ongekende signaal selectiviteit, terwijl het moeilijke probleem van aan grenzende kanalen volledig wordt opgelost. DB7007 is ontworpen voor radio Broadcasting om ervoor te zorgen dat er geen stiltes kunnen plaatst vinden op het on-air signaal.
De audio bestanden en afspeellijsten kunnen rechtstreeks vanaf je pc via een FTP-client worden geüpload naar het interne geheugen van het apparaat. Als het signaal op de standaard ingang wordt hersteld, schakelt de DB7007 daar automatisch naar terug. Afhankelijk van je voorkeuren zijn er verschillende soorten alarmmeldingen: e-mail, SNMP en SMS (via de optionele GSM-modem).
De DB7007 heeft een eenvoudig af te lezen OLED-grafisch display met hoge resolutie, alarm indicatoren op het voor paneel en ultra heldere bargraphs met tot 40 LED-segmentindicatoren waarmee je in één oogopslag de MPX, linker- en rechteraudio en het RF-niveau kunt aflezen. Het RF (IF) signaal wordt gedigitaliseerd zodra het het apparaat binnenkomt en alle signaal verwerking vindt vervolgens plaats via DSP algoritmen, waardoor de reproduceerbaarheid van de metingen in de tijd gegarandeerd is. De IF-bandbreedte filters garanderen een ongekende signaal selectiviteit, terwijl het moeilijke probleem van aangrenzende kanalen volledig wordt opgelost. De geavanceerde DEVA DB7007 meet alle belangrijke parameters van de FM ontvangst.
Bovendien wordt de RDS informatie in het verwerkte MPX signaal eenvoudig gevisualiseerd en weergegeven als RDS/RBDS gegevens en gedetailleerde RDS/RBDS statistieken. De gebruikte Band Analyzer functie geeft een overzicht van alle beschikbare FM signalen, plus de RF signaalsterkte. Scans kunnen worden uitgevoerd binnen elk deel van de FM band in 4 verschillende frequentiestappen. Het aldus gegenereerde spectrumdiagram visualiseert de relatie RF niveau versus frequentie.
Volgens het onderliggende principe van alle DEVA producten om zo gebruiksvriendelijk mogelijk te zijn, kan de DB7007 ook gemakkelijk bediend worden via de ingebouwde webserver je kan een standaard webbrowser gebruiken om de status te controleren of om aanpassingen te doen (iOS en Android toestellen worden ook ondersteund) met de gratis meegeleverde DEVA Device Manager Software of via de zeer intuïtieve gebruikersinterface.
Kenmerken:
- Twee onafhankelijke digitale FM tuners op basis van DSP
- Dubbele antenne poorten met ingebouwde RF demper
- Tot 100 dBµV directe RF antenne ingang
- Selecteer baar breed bereik IF filterband breedtes
- FM band 87.1 – 108.1 MHz Basis spectrumanalysator
- Ingebouwde DSP gebaseerde Stereo Re-encoder
- Geavanceerde ondersteuning voor SNMP Ver.2C
- Professionele AES/EBU, SPDIF en optische digitale audio-uitgangen
- Groothoek, gemakkelijk af te lezen OLED-scherm
- Zeer intuïtief navigatiemenu
- Selecteerbare De emphase Uit, 50µs en 75µs
- Realtime audio programma’s streamen
- Luisteren op afstand via optionele GSM modem
- Ondersteuning voor Apple en Android-apparaten
- SNTP voor automatische synchronisatie van de ingebouwde klok
- RDS en RBDS decoder met BER meter
- TCP/IP Monitoring en besturing op afstand via SNMP en WEB interface
- Alarm verzenden via e-mail, SMS, SNMP en GPO
- Multiformat Backup IP audiospeler (drie afzonderlijke bronnen
- Ingebouwde back-up MP3-speler
- Veel opslagruimte voor meer dan 24 uur niet repeterende audioweergave
- Instelbare MIN/MAX alarmen voor RF, piloot, L & R audioniveaus
- Instelbare MIN/MAX alarmen voor MPX & RDS
- Digitale volumeregeling van alle audiobronnen
- Volledige statusrapportage met SMS via optionele GSM modem
- Beveiligde toegang tot de apparaat instellingen
- Gebalanceerde analoge audio uitgangen op XLR connectoren
- USB communicatie interface voor lokale connectiviteit
- Koptelefoon uitgang met niveauregeling op voorpaneel
- Eenvoudige en intuïtieve Windows toepassing
- Firmware updates zorgen voor een verbeterde werking
- Nauwkeurige meting op voorpaneel voor lokaal gebruik
- Optie Fabrieksparameters herstellen
- Breed spanningsbereik: 100-240V AC
- 19″ Professionele behuizing voor hoge RF-immuniteit
- Eenvoudige installatie en instelling
| RF-ingang | |
| Afstembereik | Door gebruiker selecteerbaar, 87,1-107,9 MHz (CCIR), 65-74 MHz (OIRT), 76-95 MHz (Japan) |
| Afstemstap | 10, 20, 50, 100 kHz |
| Gevoeligheid tuner | 30 dBµV |
| Antenne poorten | Dubbel, 2 x BNC-connectoren, 50Ω |
| Antennepoorten Isolatie | > 40 dB |
| Interne verzwakker | 0, 10, 20 en 30 dB |
| Dynamisch bereik | 100 dB |
| FM Demod | |
| Bandbreedte IF-filter | 15 stappen (25 kHz – 157 kHz, automatisch) |
| Frequentiebereik | ±0,1 dB, 10 Hz tot 86 kHz |
| Dynamisch bereik | 90 dB |
| Stereodecoder | |
| Frequentiebereik (L en R) | ±0,1 dB, 10 Hz tot 15 kHz |
| SNR (Stereo) | 60 dB, 50 µs de-emphase |
| THD | 0,1%, 10 Hz tot 15 kHz, 50 µs de-emphase |
| Scheiding | 50 dB, 50 Hz tot 10 kHz, 50 µs de-emphase |
| Overspraak | 52 dB |
| Back-up IP-audiospeler | |
| Aantal stromen | één hoofdstroom en twee alternatieve stromen met automatische omschakeling bij storing |
| Stream Klanten | shoutcast, icecast |
| Stream-indelingen | PCM (32, 44,1, 48 kHz), MPEG1 Layer 3 (MP3), HE-AAC (v.1 en v.2) |
| Bitsnelheden | Alle standaard bitsnelheden, inclusief VBR |
| Aantal kanalen | Mono, Stereo |
| Buffergrootte aanpassen | 5Kb tot 64Kb |
| Digitale versterking aanpassen | -10db tot +10dB |
| Back-up MP3-speler | |
| Opslagcapaciteit | 16 GB op SD-kaart |
| Ondersteunde encoders | HE-AAC (v.1 en v.2), MPEG-1 Laag 3 |
| MP3-bitsnelheden | 32-320 kbps en VBR |
| Steekproefpercentages | Alle bemonsteringsfrequenties gespecificeerd door MPEG1 L1/L2/L3 (32, 44,1 en 48 kHz); MPEG2 L1/L2/L3 (16kHz, 22,05kHz en 24kHz) en MPEG2.5 L3 (8kHz, 11,025kHz en 12kHz) |
| Ondersteunde bestandstypen | *.MP3, *.AAC, *.M4A, *.M3U |
| Afspeelmodi | Alfabetisch oplopend en aflopend, Shuffle, Afspeellijst en Shuffled afspeellijst |
| Bestandsbeheer op afstand | Ingebouwde FTP-server |
| Digitale versterking aanpassen | -10db tot +10dB |
| RDS Decoder | |
| Normen | Europese RDS CENELEC; Amerikaanse RBDS NRSC |
| Foutcorrectie en tellen | Ja |
| AF decoderen | Ja |
| CT (tijd/datum) | Ja |
| PI, PTY, DI, MS | Ja |
| TA/TP | Ja |
| RT (radiotekst), RT+ | Ja |
| PS (naam programmadienst) | Ja |
| ODA | Ja |
| Groep Analyzer | Ja |
| BER-analysator | Ja |
| Weergave groepsvolgorde | Ja |
| RDS RAW-gegevensweergave | Ja |
| Meetnauwkeurigheid | |
| RF-niveau | ±1 dB, 0 tot 100 dBµV |
| Totaal, Positief, Negatief | ±2 kHz, 10 tot 100 kHz, 1 kHz resolutie |
| Piloot, RDS | ±0,5 kHz, 1 tot 12 kHz, 0,2 kHz resolutie |
| Audio | ±1 dB, +10,0 tot -55,0 dB, resolutie 0,1 dB |
| Uitgangen | |
| Samengesteld | +12 dBu @ 75kHz, 75Ω, ongebalanceerd BNC-connector |
| Audio (L, R) | +6 dBu, 600Ω, gebalanceerde XLR-connector |
| AES3 (L, R) | 5,0 Vp-p, 110Ω, gebalanceerd XLR-connector |
| SPDIF (L, R) | 3,0 Vp-p, 110Ω, ongebalanceerd BNC-connector |
| Optisch (L, R) | Zender, TOSLINK |
| Alarmen | Programmeerbare klemmen op achterpaneel, opto-geïsoleerd |
| Hoofdtelefoon | 6,3 mm (1/4″) telefoonaansluiting |
| Communicatie-interfaces | |
| USB | B-type aansluiting |
| Ethernet 10/100 Base-T | RJ45 Aansluiting |
| GSM Modem | 15-pins mannelijke D-Sub-connector |
| Meting Opslag | |
| Opslag | 2GB ingebouwde geheugenkaart |
| Gegevensformaat | Tekst, CSV |
| Stroom | |
| Spanning | 100-240V / 50-60 Hz |
| Stroomverbruik | 20VA |
| Aansluiting | IEC320, gezekerd en EMI-ondersteund |
| Grootte en gewicht | |
| Afmetingen (B;H;D) | 485 x 44 x 180 mm |
| Verzendgewicht | 540 x 115 x 300 mm / 2,660 kg |
| GS-code | 8527212000 |
