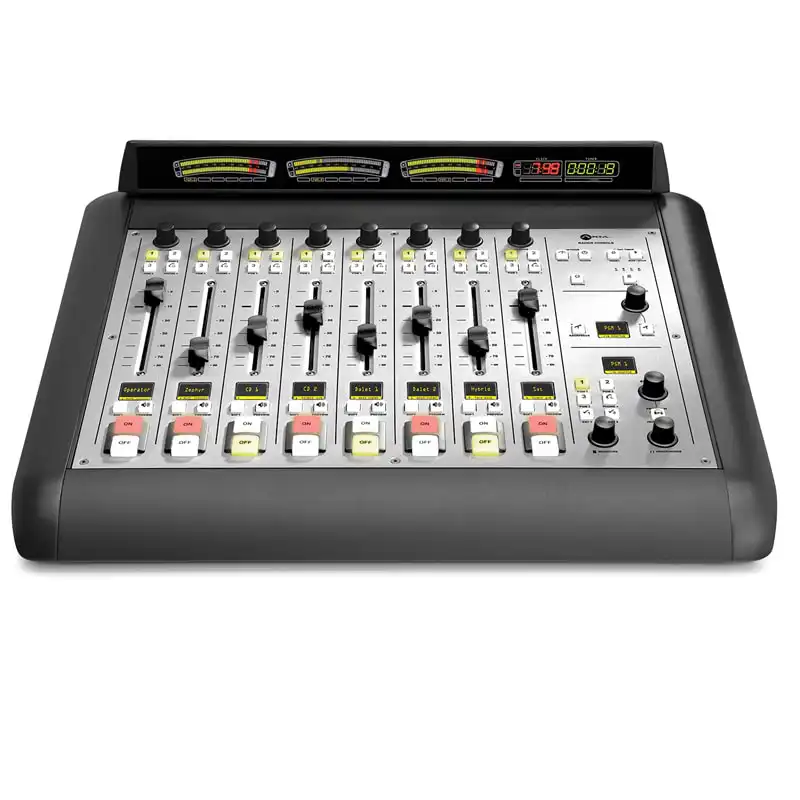

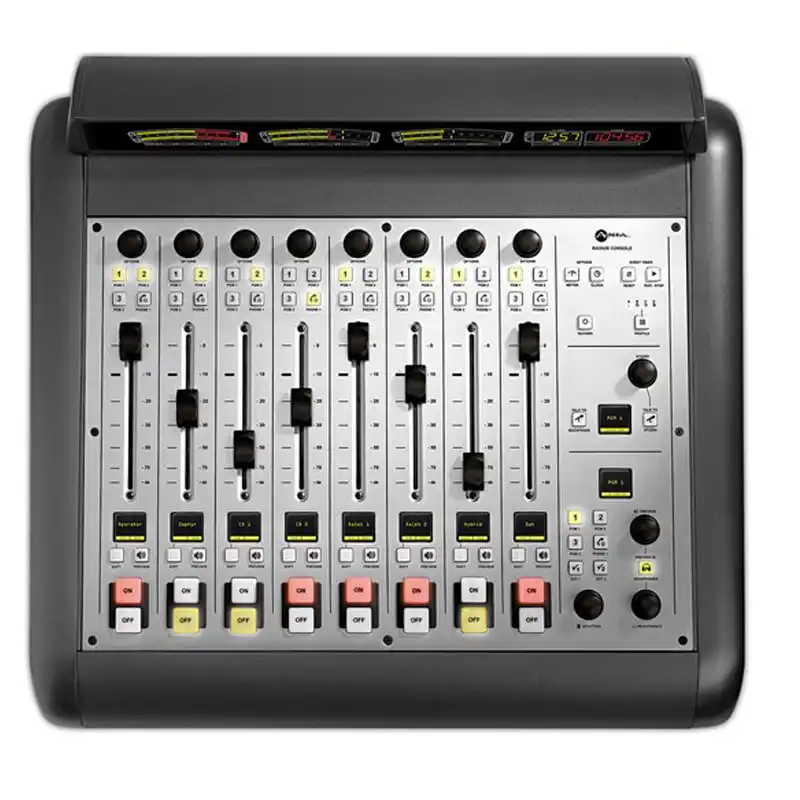

Axia Radius 8 Fader Digitale Radio Mengtafel

Radius is een alles-in-één consolesysteem dat is ontworpen voor kleine zelfstandige of netwerkstudio’s, waar niet meer dan acht faders nodig zijn. Net als alle Axia®-consoles is hij eenvoudig in te zetten: elk Radius-bedieningsvlak wordt aangedreven door een stevige QOR.16 geïntegreerde console-engine met DSP-gestuurde mixing-engine, analoge en digitale audio-I/O, aangepaste Ethernet-switch en GPIO-poorten. Het Radius oppervlak wordt met een enkele CANBus-kabel aangesloten op de QOR.16 motor.

Radius bevat 4 stereoprogramma bussen – 3 speciale programma-, Audition- en Utility-mixuitgangen; de vierde is een stereo- Utility-bus voor het opnemen van telefoongesprekken of andere off-air bits. De vierde bus kan ook worden gebruikt als extra Programma bus. Automatische mix-minus is voorzien op elke fader, plus talkbackfuncties, een druk op de knop off-air Record Mode, Show Profile direct oproepen van maximaal 4 vooraf gedefinieerde console “snapshots”, LED staafdiagram programmameters omschakelbaar tussen VU en PPM meter stijlen, hoge resolutie OLED optie displays op elke fader, en Studio en Control Room monitor controles. Radius kan bovenop een bureau worden geplaatst, drop-in worden gemonteerd of in een rek worden geplaatst met behulp van de meegeleverde hardware.

• Twee microfooningangen met schakelbare fantoomvoeding,
• Acht analoge ingangen,
• Vier analoge uitgangen
• Eén AES/EBU in- en uitgang,
• Vier GPIO-logicapoorten voor machinebesturing van studiorandapparatuur,
• Zes 100Base-T poorten voor Livewire-apparaten,
• Twee Gigabit poorten met SFP voor verbinding met de buitenwereld
• QOR.16 Aansluitingen (apart verkrijgbaar)
  • Microfooningangen: 2x gebalanceerde XLR-F, met selecteerbare fantoomvoeding
  • Analoge ingangen: 8x RJ-45, StudioHub+ standaard.
  • Analoge uitgangen: 4x RJ-45, StudioHub+ standaard.
  • AES/EBU-ingangen: 1x RJ-45, StudioHub+ standaard.
  • AES/EBU uitgangen: 1x RJ-45, StudioHub+ standaard.
  GPIO: 4x DB-15

• Levend draad:
  • • 4x 100BASE-T met PoE, RJ-45
    • 2x 100BASE-T, RJ-45
    • 2x 1000BASE-T, RJ-45
    • 2x Gigabit, SFP (Small Form Pluggable)
    • Aansluitingen consoleframe: 1x, 6-pins “slot en grendel” stijl
    • Aansluitingen voor accessoires: 1x, 6-pins “slot en grendel” stijl

  Microfoon voorversterkers

  • • • Bronimpedantie: 150 Ohm
      • Ingangsimpedantie: 4 k Ohm minimaal, gebalanceerd
      • Nominaal niveaubereik: Instelbaar, -75 dBu tot -20 dBu
      • Ingangshoofdruimte: >20 dB boven nominale ingang
      • Uitgangsniveau: +4 dBu, nominaal

  Analoge lijningangen

  • • • • Ingangsimpedantie: 20 k Ohm
        • Nominaal niveaubereik: Instelbaar, +4 dBu of -10dBv
        • Ingangshoofdruimte: 20 dB boven nominale ingang

  Analoge lijnuitgangen

  • • • • • Uitgang Bronimpedantie: <50 Ohm gebalanceerd
          • Impedantie uitgangsbelasting: 600 Ohm, minimaal
          • Nominaal uitgangsniveau: +4 dBu
          • Maximaal uitgangsniveau: +24 dBu

  Digitale audio-ingangen en -uitgangen

  • • • • • • Referentieniveau: +4 dBu (-20 dB FSD)
            • Impedantie: 110 Ohm, gebalanceerd (XLR)
            • Signaalformaat: AES-3 (AES/EBU)
            • AES-3 Input Compliance: 24-bit met selecteerbare sample rate conversie, 20 kHz tot 216kHz input sample rate geschikt.
            • Naleving AES-3-uitgang: 24-bit
            • Digitale referentie: Intern (netwerk tijdbasis) of externe referentie 48 kHz, +/- 2 ppm
            • Interne bemonsteringsfrequentie: 48 kHz
            • Uitvoersamplesnelheid: 48 kHz
            • A/D-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
            • D/A-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
            • Latency <3 ms, microfoon in tot monitor uit, inclusief netwerk en processorlus

  Frequentiebereik

  • • • • • • • Elke ingang naar elke uitgang: +0,5 / -0,5 dB, 20 Hz tot 20 kHz

  Dynamisch bereik

  • • • • • • • Analoge ingang naar analoge uitgang: 102 dB gerefereerd aan 0 dBFS, 105 dB “A” gewogen aan 0 dBFS
              • Analoge ingang naar digitale uitgang: 105 dB gerefereerd aan 0 dBFS
              • Digitale ingang naar analoge uitgang: 103 dB gerefereerd aan 0 dBFS, 106 dB “A” gewogen
              • Digitale ingang naar digitale uitgang: 125 dB

  Equivalent ingangsgeluid

  • • • • • • • Microfoonvoorversterker: -128 dBu, 150 Ohm bron, referentie -50 dBu ingangsniveau



  Totale harmonische vervorming + ruis

  • • • • • • • Mic Pre-ingang naar analoge lijnuitgang: <0,005%, 1 kHz, -38 dBu ingang, +18 dBu uitgang
              • Analoge ingang naar analoge uitgang: <0,008%, 1 kHz, +18 dBu ingang, +18 dBu uitgang
              • Digitale ingang naar digitale uitgang: <0,0003%, 1 kHz, -20 dBFS
              • Digitale ingang naar analoge uitgang: <0,005%, 1 kHz, -6 dBFS ingang, +18 dBu uitgang

  Overspraakisolatie, stereoscheiding en CMRR

  • • • • • • • Analoge lijn kanaal-kanaal isolatie: minimaal 90 dB isolatie, 20 Hz tot 20 kH
              • Microfoon kanaal naar kanaal isolatie: 80 dB isolatie minimaal, 20 Hz tot 20 kHz
              • Analoge lijn Stereoscheiding: minimaal 85 dB isolatie, 20 Hz tot 20 kHz
              • Analoge lijningang CMRR: >50 dB, 20 Hz tot 20 kHz
              • Microfooningang CMRR: >50 dB, 20 Hz tot 20 kHz

  Audioverwerking

  • • • • • • • Mic Equalizer (toepasbaar op maximaal 6 faders)
              • Frequentiebanden: 20Hz tot 320Hz, 125Hz tot 2KHz, 1,25KHz tot 20KHz.
              • Cut/Boost-bereik op elke band: -25dB tot +15dB.
              • Q-factor: Automatisch – bandbreedte varieert op basis van de hoeveelheid cut of boost.

  Voeding AC Input, QOR.16 met Radius Console

  • • • • • • • Automatisch reagerende voeding, 100 VAC tot 240 VAC, 50 Hz tot 60 Hz, IEC-contactdoos, interne zekering
              • Stroomverbruik: 100 watt

  Bedrijfstemperaturen

  • • • • • • • -10 graden C tot +40 graden C, <90% luchtvochtigheid, geen condensatie

  Afmetingen

  • • • • • • • 20,5″ x 19″ x 4,5″ (bureaublad tot meterbrug)
