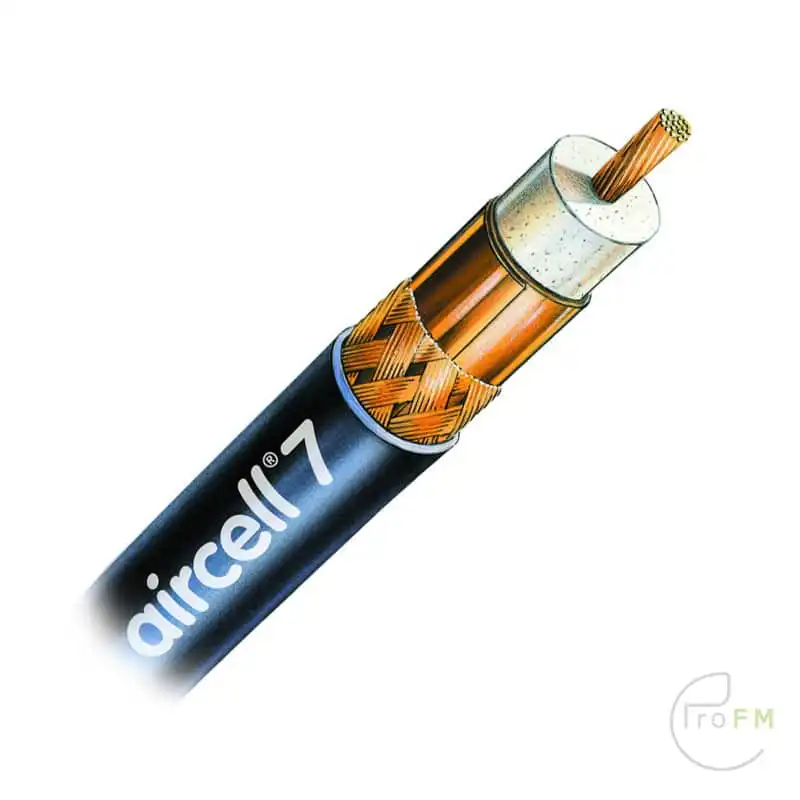

AIRCELL 7 is een superflexibele coaxkabel ontworpen voor frequenties tot 6 GHz. Met een diameter van slechts 7,3 mm (0,287″ OD) en een minimale buigradius van slechts 25 mm biedt het relatief weinig verlies. De lage demping van AIRCELL 7 wordt bereikt door geavanceerde productietechnieken en het gebruik van een PE-LLC diëlektricum met een schuimvorming van meer dan 70%. De extreme flexibiliteit van AIRCELL 7 wordt verder verbeterd door het gebruik van een zuurstofvrije midden geleider met meerdere draden. Verdere voordelen van deze kabel zijn het gebruik van een dubbele afscherming die is opgebouwd uit overlappend koperfolie plus een extra dicht geweven kopervlecht.

De koperfolie heeft een aangebrachte PE-coating die voorkomt dat de folie barst als gevolg van bochten met een korte straal en de zwarte PVC-mantel van AIRCELL 7 is uv-gestabiliseerd. Er wordt een afschermingsefficiëntie van > 85 dB@1GHz gerealiseerd. Aircell 7 Coax Kabel is de juiste keuze als een superflexibele kabel met microgolftoets nodig is.

Prijs per meter

Kenmerken

Diameter 7,3 mm
Impedantie 50 Ohm
Verzwakking @ 1 GHz/100m 21,52 dB
Verzwakking @ 1 GHz/100ft 4,08 dB
f 6 GHz

Bouw

Middengeleider gevlochten koper, zuurstofvrij
19 x 0,37 mm
Middengeleider Ø 1,85 mm
Diëlektrische PE-samenstelling met laag verlies
Diëlektrisch Ø 5,0 mm
Buitengeleider 1 kopervoil, PE gecoat
Afschermingsfactor 100%
Buitengeleider 2 gevlochten koper, 70%
Mantel zwart PVC, uv-bestendig
Buitendiameter Ø 7,3 mm

Mechanische specificaties

Gewicht (100 m) 7,2 kg
Min. buigradius 25 mm
Temperatuurbereik – 30 …. 80 °C
Trekkracht 2 daN

Elektrische specificaties

Impedantie 50 Ohm
Capaciteit 75 pF/m
Snelheidsfactor 0,83
f 6 GHz
Afschermingsefficiëntie @ 1 GHz > 83 dB
DC-weerstand
Middengeleider 3,1 Ohm/km
Buitengeleider 6,4 Ohm/km
RF piekspanning 1 kV

Max. vermogensafgifte (W @40°C)

10 MHz 2040
100 MHz 620
500 MHz 260
1000 MHz 180
2000 MHz 120
3000 MHz 90

Typ. verzwakking (dB/100m@20°C) dB/100ft @20°C

5 MHz 1,6 0,49
10 MHz 2,2 0,67
50 MHz 4,52 1,38
100 MHz 6,28 1,91
144 MHz 7,6 2,32
200 MHz 9,04 2,75
300 MHz 11,2 3,41
432 MHz 13,6 4,15
500 MHz 14,72 4,49
800 MHz 19,0 5,79
1000 MHz 21,52 6,56
1296 MHz 24,84 7,57
1500 MHz 27,08 8,26
1800 MHz 30,0 9,15
2000 MHz 31,88 9,72
2400 MHz 35,6 10,85
3000 MHz 40,88 12,46
4000 MHz 49,12 14,98
5000 MHz 57,04 17,39
6000 MHz 64,9 19,79
