Beschrijvingrijving

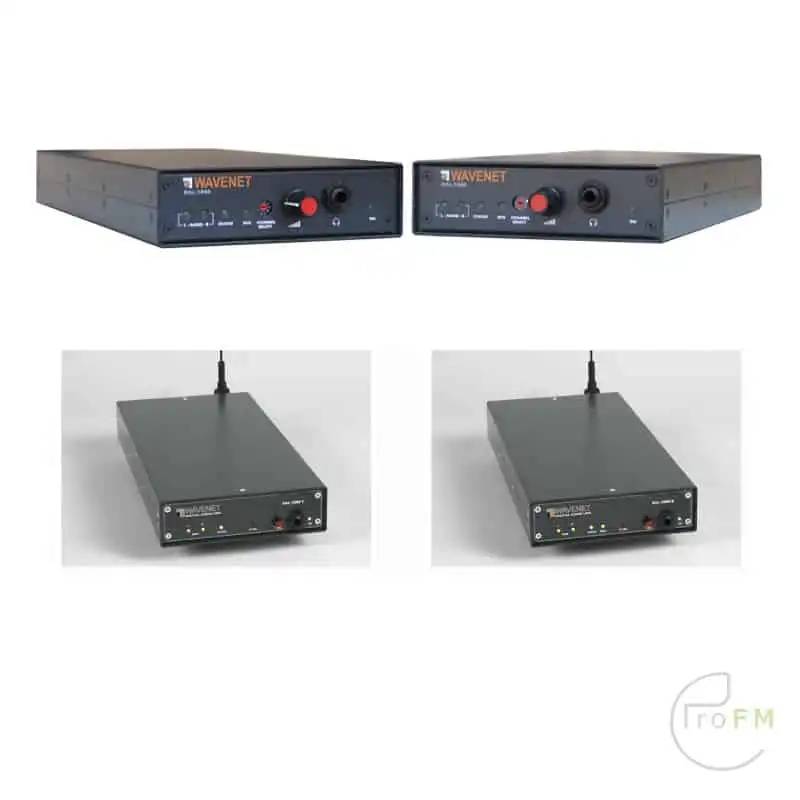

Wavenet DAL-1000 Stereo Digitale STL Radio Verbinding (in vrije ISM* banden)
De DAL-1000 audioverbinding is een digitale stereo Studio naar Zender verbinding. Ontworpen en vervaardigd door WAVENET, en gemaakt om de verbinding van het ene punt naar het andere op een snelle en behendige manier te vergemakkelijken. Het is geen verplicht administratief proces, aangezien het in ISM*-banden werkt.
Dit systeem is perfect voor het vervangen van punt naar punt verbindingen van studio’s naar omroepcentra zonder dat hiervoor een administratieve licentie nodig is. Met een vermogen van slechts 100 mW kan hij afstanden tot 25-30 km overbruggen en L en R in uitzendkwaliteit uitzenden en ontvangen.
De eenvoud in gebruik en installatie en het werken in ISM*-banden maken deze apparatuur tot een wendbare, veelzijdige en niet-complexe oplossing.
Licentievrije werking mogelijk in Europa, Amerika en Azië!
RADIO
Frequentie: 860 – 915 MHz ISM*-banden ITU1, ITU2 ITU3
Aantal kanalen: 10 selecteerbare kanalen
Modulatie: FDMW1
Foutcorrectie: Reed-Solomon FEC
Resolutie Sinthesizer: 4,7 Hz
Uitgangsvermogen: max 100 mW
Schadelijke emissies: voldoen aan ETSI ETS 300 454
Gegevenssnelheid: tot 400 kbps
Afwijzing van aangrenzende kanalen: 60 dB
Vergrendeling: 75 dB @ 1 MHz
Nominale en piekafwijking: /- 250 kHz
Uitgangsimpedantie: 50 Ohm
Rx-gevoeligheid: -100 dBm @ pakketfoutenpercentage < 5e-4
Volgens ETSI, FCC y ARIB
AUDIO
Audio-ingang en -uitgang: 600 Ohm gebalanceerd
Audiobandbreedte: 20 Hz / 20 kHz -0,5 dB
Vervorming: < 0.3%
Codering: WAC 256 kbps
Monsterfrequentie: 48 kHz
SNR: > 85 dB
Audio-uitgangsniveau: 10 dBm max
ALGEMEEN
Voedingsconnector: XLR4 mannelijk
AAN / UIT-schakelaar
Kanaalkiezer
Voeding: 12 VDC 200 mA
Audio monitor in voorste kanaal: 1/4″ stereo jack
Tx- en Rx-antenneaansluiting: N-type
Tx audio-aansluitingen: Vrouwelijk XLR3
Rx audio-aansluitingen: XLR3 mannelijk
Omhuld met aluminium
Afmetingen (per eenheid): 300 x 145 x 40 mm (1/3 rek)
Gewicht (per eenheid): 700 gr
Tx-indicaties: status, voeding aan en L/R piek
Rx-indicaties: status, RSSI, voeding aan en L/R piek
