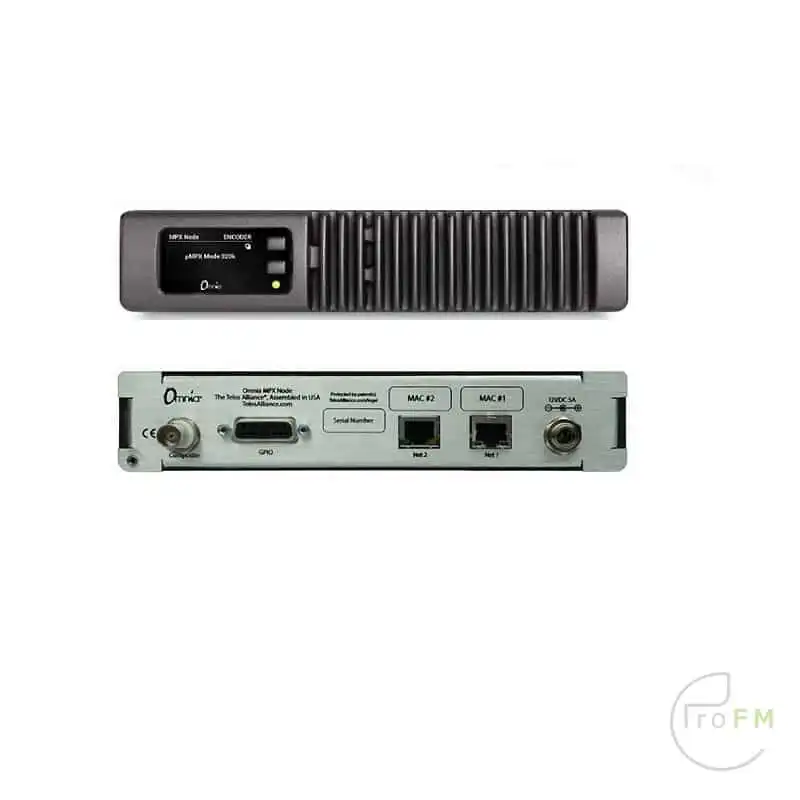

Omnia MPX Node STL/IP Codec Encoder

OMNIA MPX NODE, MPX Audio over IP Encoder

De Telos Alliance® heeft een revolutie teweeggebracht in de moderne uitzendfaciliteit met de uitvinding van Audio over IP. Met trots breiden we de AoIP-revolutie die we in de studio zijn begonnen uit naar de zender met de Omnia MPX Node. Net als zijn naamgenoot – de klassieke Axia® xNode™ – is de Umnia MPX Node een bouwsteentechnologie die stations helpt de groeiende kracht en mogelijkheden van datanetwerken te benutten.

De Omnia MPX Node is de eerste speciaal gebouwde hardware codec die volledige FM-signalen kan verzenden of ontvangen met datasnelheden van slechts 320 kbps met behulp van het Omnia µMPX™-algoritme, ideaal voor netwerken met beperkte capaciteit (inclusief IP-radio’s). MPX Node maakt piekgestuurde L/R-basisband, stereopilot en RDS-gegevens routeerbaar van een studio naar één of meerdere FM-zenders. Door een samengesteld FM-signaal te transporteren in plaats van links/rechts audio, kunnen omroepen hun on-air verwerking en RDS-codering in de studio houden en vervolgens een transmissieklaar, piekgeregeld FM-multiplexsignaal rechtstreeks aan een FM-zender leveren zonder dat er aan de zenderzijde piekbegrenzing of stereo-opwekking nodig is. De MPX Node is beschikbaar als encoder of decoder, en met een paar units wordt een end-to-end systeem gecreëerd.

Je Audio Processor is de STL

Stel je voor dat je FM-processor ook de voorkant van je transmissieverbinding was. Met een Omnia.9 in de studio, een stabiele IP-verbinding en een MPX Node Decoder heb je een complete STL! In dit scenario is uw Omnia.9 FM-processor (met µMPX-licentie geïnstalleerd) kan zich in de studio bevinden. Als IP-adressen correct zijn ingesteld, stuurt Omnia.9 MPX/RDS-gegevens naar een of meer Omnia MPX Node Decoder(s) op een of meer zendlocaties. De MPX Node (Decoder) voedt vervolgens je FM-zender met een standaard analoog MPX-signaal. De Omnia MPX Node behoudt alle complexe piekbegrenzing, stereo-opwekking en RDS (indien aanwezig), alsof uw FM-processor zich bij de zender bevindt. Het resultaat is minder apparatuur, minder stappen en minder storingspunten tussen je verwerkte signaal en je zender.

Werkt met elke audioprocessor

Als je geen Omnia.9 hebt, geen zorgen. Een paar MPX Nodes is alles wat je nodig hebt om het MPX-signaal van je FM-processor naar je zender te transporteren. MPX Node werkt met elke FM-processor met een stereo-generator om een composiet (MPX) signaal over IP te transporteren.

Back-up STL of vertalerlink

De Omnia MPX Node is een perfecte back-uplink naar uw hoofdstudio of rebroadcast locatie. Met µMPX kunnen verbindingen met een lagere bandbreedte, zoals IP-radio’s, worden gebruikt om een samengesteld mpx signaal van de studio naar de zender te krijgen, zonder dat verdere piekregeling of stereo-opwekking aan de zenderkant nodig is.

Netwerken met meerdere frequenties of meerdere locaties

Met UDP-distributie kan een enkele encoder meerdere decoders voeden. Je FM-signaal kan punt-tot-multi punt worden gerouteerd over verschillende IP-verbindingstypes en carriers.

OMNIA® MPX NODE FUNCTIES

• MPX Node is beschikbaar als Encoder of Decoder
• Omnia µMPX-algoritme kan FM composite (MPX) en RDS/RBDS met 320 kbps transporteren – perfect voor IP-radio’s en DSL IP-circuits en andere verbindingen met lagere bandbreedte.
• Encoder kan worden gevoed door elk merk FM-audioprocessor
• Omnia.9 of OmniaSST™ verwerkingssoftware kan dienen als front-end voor de encoder.
• MPX Node Decoder voert een standaard analoog MPX-signaal uit om een FM-zender te voeden.
• Volledige FM-signalen (inclusief RDS/RBDS) kunnen via IP-netwerken worden verzonden.
• 5 In x 5 Uit GPIO
• Een enkele encoder kan hetzelfde signaal naar meerdere decoders sturen
• Met de eenvoudige, op HTML.5 gebaseerde web-GUI kun je de MPX Node bedienen vanaf je desktop, tablet of smartphone.
• Koele werking, zonder ventilator
• Aparte Ethernet-poorten voor MoIP-transport en webbeheer
• Ontwerp voor firmware-updates met twee banken, voor veilig upgraden
• Halve RU, xNode vormfactor
• Geïntegreerde testsignaalgenerator
• FM-hoekcorrectie

Analoge composiet FM in/uit op (BNC-connector)
Impedantie composietconnector 5 of 75 ohm (schakelbaar)
10/100 Ethernet voor webbesturing en -beheer
10/100/1000 Ethernet voor MoIP-verbindingen
5 in x 5 uit GPIO op een DB15-connector
100-240 VAC ingang 50-60 Hz externe voeding met 12VDC, 3,4A uitgang op vergrendelingsconnector

22 cm breed; twee kunnen naast elkaar worden gemonteerd in een standaard 1RU rekruimte met montagekit voor accessoires; 4,4 cm hoog, 30 cm diep
Bedrijfstemperatuurbereik 0 tot 40 graden C, <90% luchtvochtigheid
Verzendgewicht 7 lbs. (3,2 kg.)
