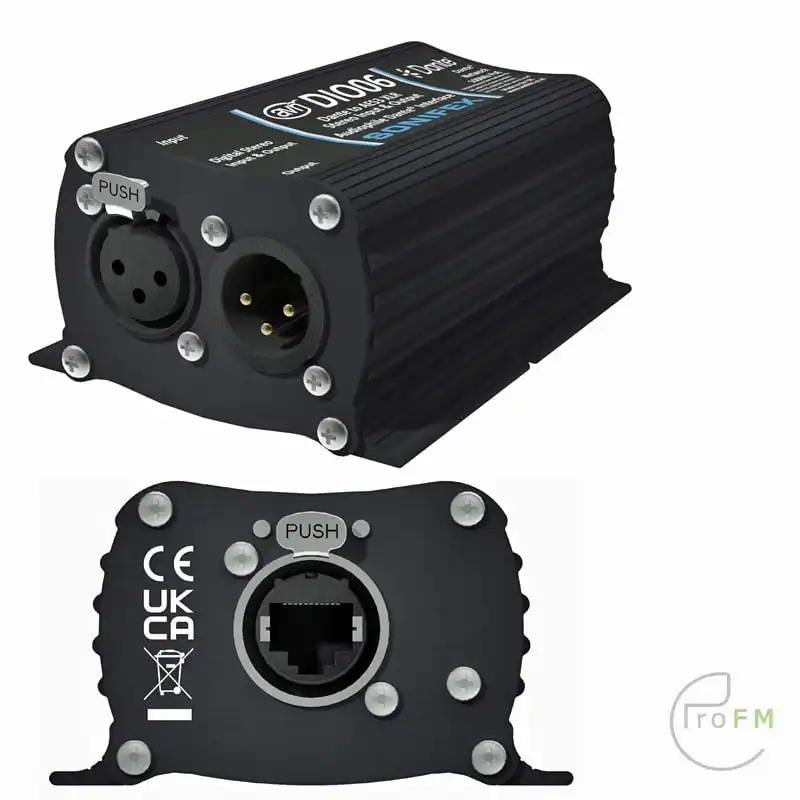

Sonifex AVN-DIO06 Dante® naar AES3 XLR Stereo Ingang & Uitgang
De AVN-DIO06 is een Dante-naar-AES3 digitale ingangs- en uitgangs audioconvertor in de Sonifex DIO-reeks van Dante in-/uitgangsapparaten. Hij beschikt over stereo AES3 digitale audio in- en uitgangen op Neutrik XLR connectoren, en een Neutrik EtherCon® connector voor directe aansluiting op een Dante AoIP netwerk.
Alle Sonifex DIO interfaces bieden een eenvoudige, handige en elegante plug-and-play methode om oudere analoge en digitale audioapparatuur aan te sluiten op het Dante AoIP audionetwerk.
Alle DIO-producten gebruiken Dante Controller voor configuratie en worden gevoed door PoE (Power over Ethernet). Ze maken gebruik van robuuste aluminium boxen met sleuven aan de zijkant voor schroefmontage en bevatten superieure audiocircuits voor optimale audioprestaties. Ze zijn allemaal voorzien van robuuste Neutrik EtherCon®-connectoren en Neutrik vergrendelbare audioconnectoren voor ultrabetrouwbare connectiviteit.
-
- 1 x stereo AES3 XLR-ingang.
- 1 x stereo AES3 XLR-uitgang.
- Neutrik EtherCon® Ethernet-aansluiting.
- Apparaat dat volledig compatibel is met Dante.
- Compatibel met AES67.
- Geschikt voor Dante Domain Manager.
- Conversie van ultrahoge kwaliteit met een breed dynamisch bereik.
- Voeding via PoE (Power over Ethernet).
| Technische specificaties voor AVN-DIO06 | |||
| AES3 XLR Stereo-ingang Pin-out | |||
| Pin | Functie | ||
| 1 | Chassisaarde | ||
| 2 | Ingangsfase | ||
| 3 | Ingang Niet Fase | ||
| AES3 XLR Stereo-uitgang Pin-out | |||
| Pin | Functie | ||
| 1 | Chassisaarde | ||
| 2 | Uitgangsfase | ||
| 3 | Uitgang Niet-fase | ||
| AES3-ingang – XLR | |||
| Parameter | Beschrijving | ||
| Ingangsimpedantie: | 110Ω gebalanceerd | ||
| Invoerformaat: | AES3 | ||
| Ondersteunde samplesnelheden: | 32kHz, 44,1kHz, 48kHz, 88,2kHz, 96kHz, 176,4kHz, 192kHz | ||
| AES3 Uitgang – XLR/Terminal | |||
| Parameter | Beschrijving | ||
| Uitgangsimpedantie: | 110Ω gebalanceerd | ||
| Uitvoerformaat: | AES3 | ||
| Ondersteunde samplesnelheden: | 44,1kHz, 48kHz, 88,2kHz, 96kHz | ||
| Dante | |||
| Parameter | Beschrijving | ||
| Voorbeeldtarieven: | 44,1kHz, 48kHz, 88,2kHz, 96kHz | ||
| Codering: | PCM 16, PCM 24, PCM 32 | ||
| PoE-voeding | |||
| Standaard | 802.3af | ||
| Klasse | 0 | ||
| PD Vermogensbereik | 0,44 W tot 12,94 W | ||
| Typisch stroomverbruik PSE | 2 W | ||
| Max. stroomverbruik PSE | 15.4 W | ||
| Type apparatuur | |||
| AVN-DIO06: | Dante® naar AES3 XLR stereo-ingang en -uitgang | ||
| Fysieke specificatie | |||
| Afmetingen (onbewerkt): | 10,6cm (B) x 7,3cm (D) x 4,3cm (H) 4,2″ (B) x 2,9″ (D) x 1,7″ (H) |
||
| Afmetingen (in doos): | 17,4cm (B) x 9,5cm (D) x 5,6cm (H) 6,9″ (B) x 3,7″ (D) x 2,2″ (H) |
||
| Gewicht: | Netto: 0,2kg Bruto: 0,3kg Netto: 0,44lbs Bruto: 0.66lbs |
||
