Sonifex AAVN-DIO07 Dante® naar AES-3id BNC Stereo Ingang & Uitgang

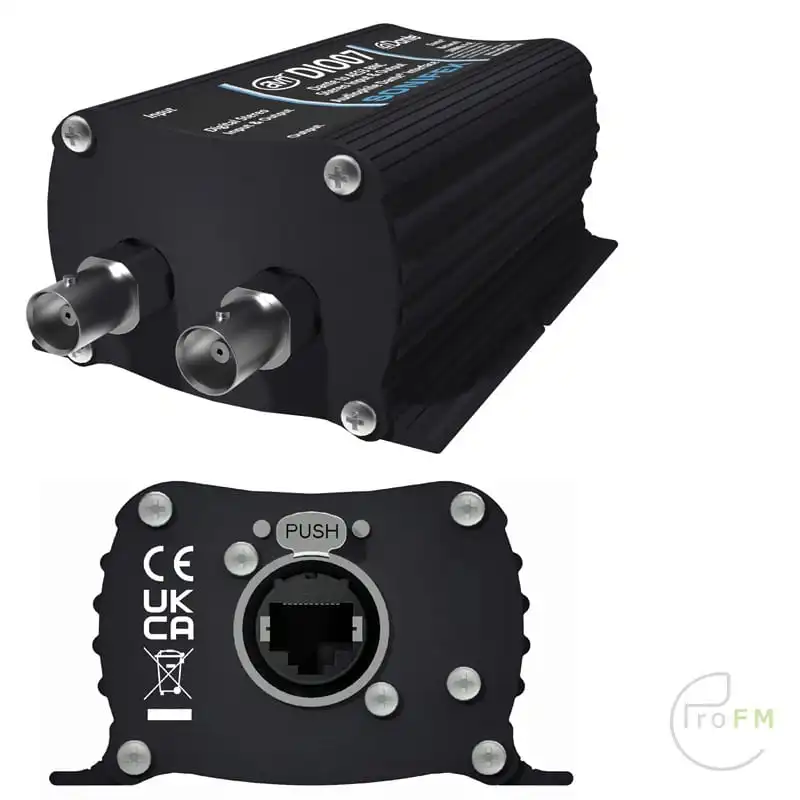

De AAVN-DIO07 is een Dante-naar-AES-3id digitale in en uitgangs audioconvertor in de Sonifex DIO-reeks van Dante in-/uitvoerapparaten. Hij beschikt over stereo AES-3id digitale audio in- en uitgangen op BNC-connectoren en een Neutrik EtherCon®-connector voor directe aansluiting op een Dante AoIP-netwerk.
Alle Sonifex DIO interfaces bieden een eenvoudige, handige en elegante plug-and-play methode om oudere analoge en digitale audioapparatuur aan te sluiten op het Dante AoIP audionetwerk.
Alle DIO-producten gebruiken Dante Controller voor configuratie en worden gevoed door PoE (Power over Ethernet). Ze maken gebruik van robuuste aluminium boxen met sleuven aan de zijkant voor schroefmontage en bevatten superieure audiocircuits voor optimale audioprestaties. Ze zijn allemaal voorzien van robuuste Neutrik EtherCon®-connectoren en Neutrik vergrendelbare audioconnectoren voor ultra betrouwbare connectiviteit.
- 1 x stereo AES-3id BNC-ingang.
- 1 x stereo AES-3id BNC-uitgang.
- Neutrik EtherCon® Ethernet-aansluiting.
- Apparaat dat volledig compatibel is met Dante.
- Compatibel met AES67.
- Geschikt voor Dante Domain Manager.
- Conversie van ultrahoge kwaliteit met een breed dynamisch bereik.
- Voeding via PoE (Power over Ethernet).
| Technische specificaties voor AVN-DIO07 | |||
| AES-3id BNC-ingang en -uitgang Pin-out | |||
| Pin | Functie | ||
| Innerlijk: | Signaal | ||
| Buitenkant: | Chassisaarde | ||
| AES-3id-ingang – BNC | |||
| Parameter | Beschrijving | ||
| Ingangsimpedantie: | 75Ω ongebalanceerd | ||
| Invoerformaat: | AES-3id | ||
| Ondersteunde samplesnelheden: | 32kHz, 44,1kHz, 48kHz, 88,2kHz, 96kHz, 176,4kHz, 192kHz | ||
| AES-3id uitgang – BNC | |||
| Parameter | Beschrijving | ||
| Uitgangsimpedantie: | 75Ω ongebalanceerd | ||
| Uitvoerformaat: | AES-3id | ||
| Ondersteunde samplesnelheden: | 44,1kHz, 48kHz, 88,2kHz, 96kHz | ||
| Dante | |||
| Parameter | Beschrijving | ||
| Voorbeeldtarieven: | 44,1kHz, 48kHz, 88,2kHz, 96kHz | ||
| Codering: | PCM 16, PCM 24, PCM 32 | ||
| PoE-voeding | |||
| Standaard | 802.3af | ||
| Klasse | 0 | ||
| PD Vermogensbereik | 0,44 W tot 12,94 W | ||
| Typisch stroomverbruik PSE | 2 W | ||
| Max. stroomverbruik PSE | 15.4 W | ||
| Type apparatuur | |||
| AVN-DIO07: | Dante® naar AES-3id BNC stereo-ingang en -uitgang | ||
| Fysieke specificatie | |||
| Afmetingen (onbewerkt): | 11,6cm (B) x 7,3cm (D) x 4,3cm (H) 4,6″ (B) x 2,9″ (D) x 1,7″ (H) |
||
| Afmetingen (in doos): | 17,4cm (B) x 9,5cm (D) x 5,6cm (H) 6,9″ (B) x 3,7″ (D) x 2,2″ (H) |
||
| Gewicht: | Netto: 0,2kg Bruto: 0,3kg Netto: 0,44lbs Bruto: 0.66lbs |
||
