SielCo EXC19/RTX19 STL Verbinding  / Studio naar Zender Link

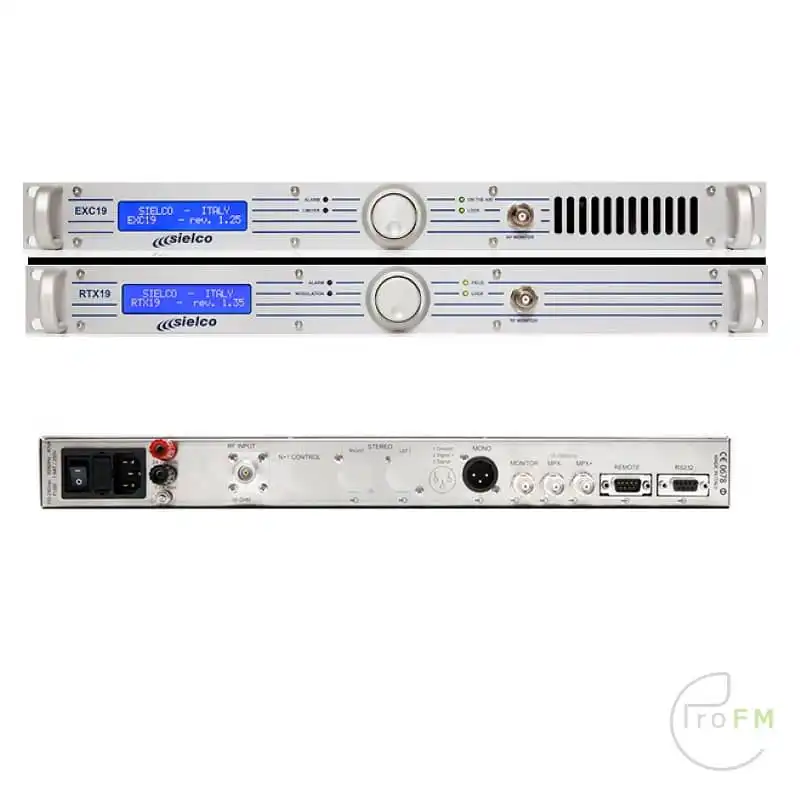

De EXC/RTX19 is een moderne STL (Studio to Transmitter Link) van directe synthese en frequentiegevoelige uitzendkwaliteit, die in de fabriek kan worden ingesteld op een zeer breed frequentiebereik van VHF tot SHF. Het ontwerp van deze apparatuur is gebaseerd op een verfijning van de EXC/RTX18-serie, die zich in de loop der tijd en in de praktijk heeft bewezen, in combinatie met de uitgebreide digitale bedieningsfuncties die zijn geïntroduceerd op de EXC25 en EXC30GT FM-zender. Zowel de zender als de ontvanger bieden een volledig digitale uitlezing en een complete en intuïtieve bediening via het voorpaneel door middel van een enkele draaiknop, gekoppeld aan een uitgebreide programmeer- en bewakingsmogelijkheid op afstand. Ze zijn ondergebracht in een elegante, modern ogende en ruimtebesparende 19″ kast die precies de helft van de ruimte van de vorige serie inneemt.

De uitstekende en nog betere modulatiekenmerken, d.w.z. weinig ruis, vervorming en een brede doorlaatband, de prestaties van de optionele interne stereo-encoder en decoder, de programmeerbaarheid in het veld, maken de EXC/RTX19 een superieure keuze voor een broadcast-grade STL, met een betrouwbare en onderhoudsvrije werking.

Ze passen ook perfect bij externe digitale companding encoders/decoders

Kenmerken:

• Compacte, direct gemoduleerde synthesizer met weinig ruis, oscillator, met 25 kHz programmeerstap.
• Externe on-field programmeerbaarheid van frequentie en vermogen, zonder speciaal instrument over een breed bereik
• Eenvoudige en modulaire interne constructie vergemakkelijkt het testen en onderhouden in fasen.
• Stabiele, zeer nauwkeurige en temperatuur gecompenseerde kristaltijdbasis.
• Gebalanceerde/ongebalanceerde audio, MPX en afzonderlijke auxiliary SCA / RDS kanaalingang, breed bereikniveau instelbaar in kleine stappen.
• Tot 6 aparte LF in- en uitgangsaansluitingen plus RF/IF monitor voor meer flexibiliteit in gebruik.
• Optionele hoogwaardige digitale stapsgewijze stereocoder en decoder. Deze optie kan ook worden geïnstalleerd als een upgrade op het veld.
• Smal microgolf ingangsfilter met laag verlies voor hoge gevoeligheid en uitstekende prestaties in RF-omgevingen met veel ruis
• Zeer efficiënte, ruisarme schakelende voeding, met uitgebreid 90 ÷ 260 Vac ingangsbereik en batterij back-up ingang met oplaadmogelijkheid
• Volledige digitale besturing van alle interne circuits en zeer uitgebreide bewakingsmogelijkheden.
• RS232-poort voor volledige afstandsbediening
• Wachtwoordbeveiliging van kritieke gegevens en presets

Vooraf in de fabriek ingestelde frequentiebereiken

• 1350-1375 MHz
  1370-1390 MHz
  1429-1433MHz
  1510-1530MHz
  1660-1670MHz
  1700-1725MHz
  1725-1750MHz
  2367,5-2372,5MHz
  2440-2.450MHz
  2468,1-2483,3MHz

Andere subranges op aanvraag

– Modulatie: FM, 75 kHz piek dev.180kF3E in mono 256kF3E in stereo
– Synthesestap: 25 kHz
– Frequentiefout: <2,5 ppM 3′ na inschakelen
– RF uitgangsvermogen 2W / 5W (1,3÷ 2,5 GHz)
– RF harmonische producten: <-60 dBc, -70 dBc typisch.
– RF-achtige producten: <-70 dBc, -80 dBc typisch.
– Audio/mpx-ingangsniveau: -3,5 ÷ +12,5 dBm @ ±75 kHz afwijking op vrouwelijke XLR-aansluiting.
– Aux-kanaal ingangsniveau (op 10 k ohm): 12,5 ÷ +3,5 dBm @ ±7,5 kHz dev. -24 ÷ -8 dBm @ ±2 kHz dev.
– Zender LF monitor uitgangsniveau: 0 ÷ +10 dBm @ ±75 kHz dev.
– Afwijkingsbegrenzer: afstellen. tussen 0 en > +7 dB
– Pre-emphase tijdconstante: 0 / 50 / 75 µs ±2%
– Mpx/mono uitgangsniveau: -1,5 ÷ +12 dBm, 0,5dB/stap op mannelijke XLR
– S/N-verhouding (30÷20000 Hz. rms):
≥75 dB >80 typ. mono
≥72 dB >76 typ. stereo
– Modulatievervorming @ 1kHz / 100% dev.: mono ≤0,1% 0,03% typ. stereo, 1ch ≤0,30% 0,20% typ.
– Stereo overspraak (standaard): <-50 dB (100 ÷ 5000 Hz)<-45 dB (30 ÷ 15000 Hz)
– Audiokanaal freq. respons: 30 Hz ÷ 15 kHz ±0,1dB
– Breedband gedemoduleerde LF-uitgang: 15 Hz ÷ 120 kHz +0,1/-3dB
– Bruikbaar ingangsniveau: -90 ÷ -10dBm (7µV÷70mV)
– Gevoeligheid (nom.): Sin= -90dBm (7µV) mono (S/N=60dB) Sin= -70dBm (70µV) stereo
– Dynamische selectiviteit:>+10dB typisch @ δF=300 kHz
>+35 dB typisch @ δF=500 kHz
>+45dB typisch @ δF=1,0 MHz
– I/O lijnen: RF/LF uitschakelen, Direct pw, In de lucht, Laag veld, AlarmRS232 voor bewaking en bediening
– Netvoeding: 90 ÷ 260 Vac 50/60 Hz 45 W (<15W Rx)
– Accu back-up/voeding: 22.0 ÷ 28.0 V
≤1,8A @ 24V (0,4A Rx)
– Temperatuurbereik: 0 ÷ 35 °C recomm.-10 ÷ 45 °C max.
– Afmetingen zonder handgrepen: 19″ 1 un. standaard. rek (elk apparaat) 483 x 43,5 x 320 mm
– Gewicht: 4,0kg (Tx), 3,5kg (Rx)
