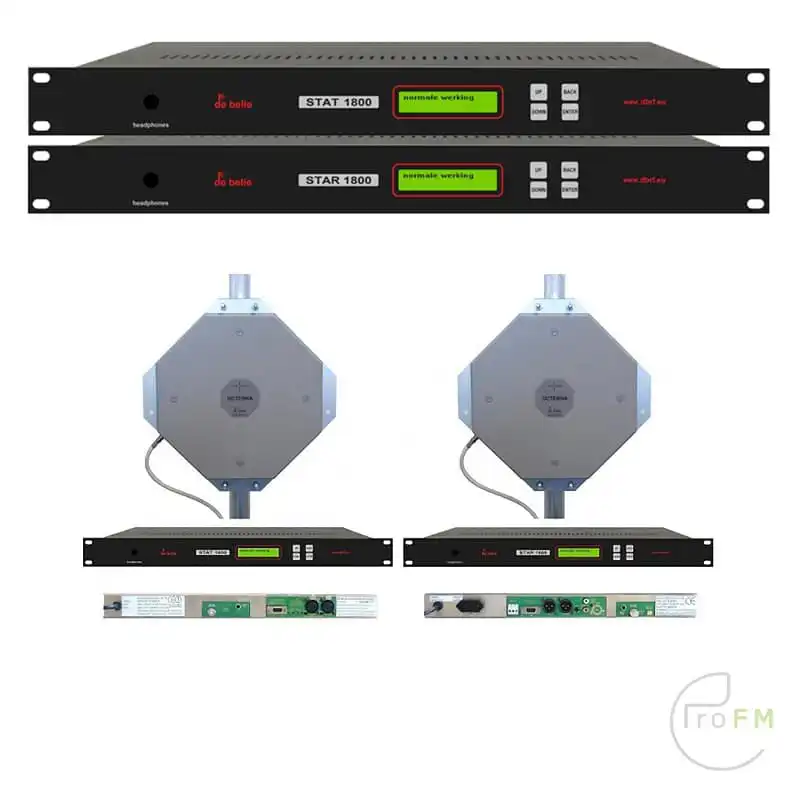

De Belie Starstat 1800 STL Verbinding (set, antennes inbegrepen)

Dit is de eerste licentievrije digitale audiolink die een aanzienlijke afstand bereikt (bijv. 33 km). De link is licentievrij in de meeste Europese landen.

Officiële documenten van de Nederlandse en Belgische spectrumautoriteiten geven duidelijk aan dat het werkt onder een geharmoniseerde Europese standaard en kan worden gebruikt als vast geïnstalleerde audioverbinding onder de PMSE-richtlijn. In Nederland gebruikt de link de frequentieband 1785-1805 MHz 20mWerp. in België en Europa: 1795-1800 MHz en 20mWeirp Zonder duidelijke zichtlijn is 5km gemakkelijk haalbaar. Met bijna zichtlijn 15km. Met volledige zichtlijn is meer dan 33 km mogelijk.

De prijs ligt tussen een conventionele analoge set en 10GHz MPX STL’s in. STAT1800 accepteert stereo audio via XLR-ingangen en converteert deze naar digitale Vorbis. Er wordt een digitale stroom gecreëerd waarbij voorwaartse foutcorrectiebits worden toegevoegd en interleaving wordt toegepast. Het wordt uitgezonden op 1,8 GHz GFSK. De TX-octenne is een integraal onderdeel van het transmissiesysteem en is verbonden met de binnenunit (STAT1800) via een goedkope 75 Ohm coaxiale satellietverbinding.

Het ingestelde uitgangsvermogen wordt niet beïnvloed door het coaxverlies zolang dit verlies tussen 0 en 14dB ligt. Om dit te bereiken is er een vermogensmeetsysteem in de actieve antenne. De metingen worden digitaal via de coax naar de binnenunit gestuurd. Een digitale regelkring in de binnenunit zorgt ervoor dat het zendvermogen altijd gelijk is aan het gewenste vermogen. Het ontvangstsysteem bestaat uit de RX Octenna die via een goedkope satellietcoax verbonden is met de STAR1800 binnenunit. Het coaxverlies moet tussen 0 en 14dB liggen. De RX Octenna bevat een passieve antenne met hoge versterking, bandpass filters en LNA’s. Deze combinatie zorgt voor een extreem laag ruisgetal. In de STAR1800 ontvanger vindt verdere filtering en versterking plaats. Het hele ontvangstsysteem is ontworpen als een ontvanger met een groot dynamisch bereik die het kleinste signaal kan ontvangen, zelfs in de (frequentie)nabijheid van een sterk signaal in dezelfde band. STAR1800 demoduleert de GFSK, doet de de-interleaving en foutcorrectie en converteert vervolgens de digitale audio terug naar analoge audio. Het stereogeluid wordt uitgevoerd via gebalanceerde XLR-connectors of via MPX over BNC als de optionele Stereo-RDS optiekaart wordt gebruikt. Naast audio stuurt de link ook RS232 (9600baud) door, die bijvoorbeeld kan worden gebruikt om de RDS-encoder op de locatie van de FM-zender bij te werken.

Zowel STAT1800 als STAR1800 hebben een RS232 (5V-niveau) debuguitvoerpoort. Het levert continue gegevens van alle interne metingen. Hierop kan een log-pc worden aangesloten om de linkkwaliteit continu te loggen. STAR/STAT1800 hebben verschillende watchdogsystemen om een zeer hoge betrouwbaarheid te garanderen. Als er geen audio op de link is of als het ontvangende signaal wegvalt, dan kan de STAR1800 automatisch overschakelen naar een reserve audiobron. Het display geeft de bedrijfsstatus weer: bijvoorbeeld ‘normale werking’ of ‘coax kortgesloten’. Twee meetschermen tonen alle belangrijke bedrijfsparameters.

Voordelen

• Volledig legaal
• Volledig gratis te gebruiken
• Geen kennisgeving
• Afstandsbereik en golfpropagatie identiek aan 1500MHz band
• Perfecte digitale audiokwaliteit
• Beperkte audiovertraging
• Eenvoudige en snelle installatie met goedkope coaxkabel
• Optionele interne stereo- en RDS-coder (MPX-uitgang)
• Geen zichtlijn nodig

Nu ook verkrijgbaar met ingebouwde Stereo-RDS encoderkaart!

Modulatiesoort: GFSK
Bandbreedte: 300kHz (98,7% van vermogen), 480kHz volgens spectrummasker EN301-357 Frequentie: 1795,3 tot 1799,7 MHz in stappen van 100kHz
Temperatuurbereik: 0 … 40°C, voor TX-octenna: -20 … 50°C
Verdere technische specificaties: volgens EN301-357 STAR1800:
Audio-uitgang: XLR gebalanceerd (kan ook ongebalanceerd gebruikt worden, laat ongebruikt open) Uitgangsniveau: vast, 3Vptp differentieel, met 50% ingangsniveau in STAT1800 Ingang voor back-up audio: cinch, stereo, niveau instelbaar, audio wordt geschakeld
Uitgang voor back-up: 230V/50Wmax ingeschakeld als back-up nodig is om te werken Toelaatbaar coaxverlies om de gevoeligheid te behouden: 0 tot 14dB
Gevoeligheid op de (interne) antenneaansluitingen: -2dBuV (-109dBm) (voor perfect stereo, fadingmarge= 0) Doelontvangst, inclusief fadingmarge: 5dBuV (-102dBm) Maximumsignaal op (interne) antenneaansluitingen om verzadiging te voorkomen: – 20dBm
Frequentie: 1795,3 tot 1799,7 MHz in stappen van 100 kHz
Temperatuurbereik: 0 … 40°C, voor TX-octenna: -20 … 50°C
Verdere technische specificaties: volgens EN301-357
