Beschrijvingrijving

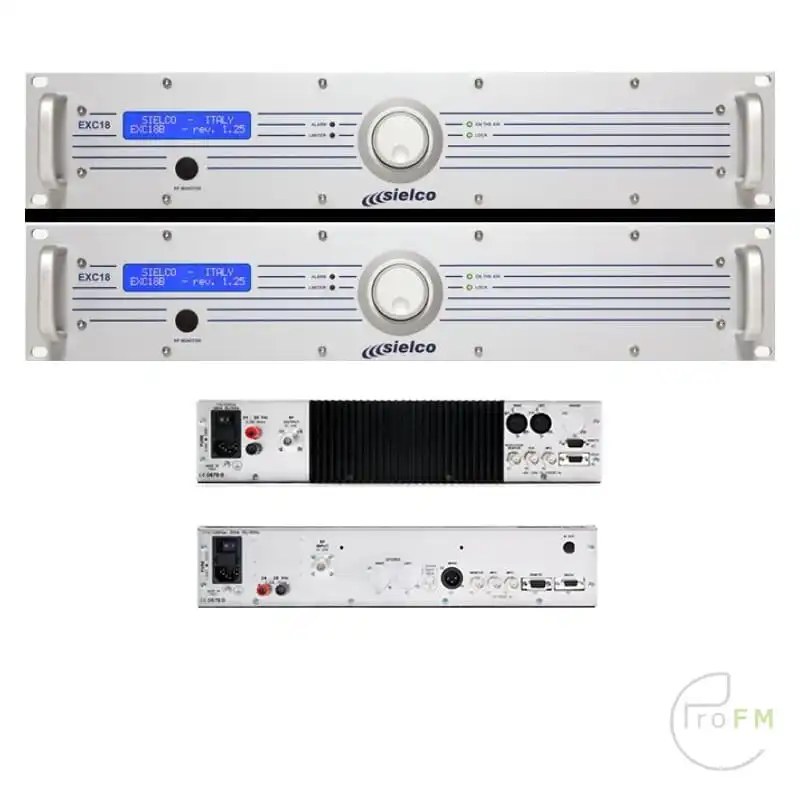

SielCo EXC18B – RTX18/25 2-9 STL Verbinding / Studio naar Zender Verbinding
Breid je uitzendmogelijkheden uit met de SielCo EXC18B – RTX18B 2-9 STL-set. Deze set werkt binnen de SHF-omroepband en levert uitzonderlijke STL-verbindingsprestaties. Door gebruik te maken van het befaamde ontwerp van de EXC/RTX18B-serie, die bekend staat om zijn erkenning door de markt, en de geavanceerde digitale besturingstechnologie van de EXC25 FM-zender, wordt topkwaliteit gegarandeerd.
De bediening is binnen handbereik met de EXC18 zender en RTX18B ontvanger, met intuïtieve display- en toetsenbordbediening die zowel lokaal als op afstand toegankelijk is. Profiteer van superieure modulatiekenmerken, minimale ruis en vervorming, een brede passband en optionele stereo codering/decodering. Dankzij de eenvoudige programmeerbaarheid en naadloze compatibiliteit met externe digitale audio-encoders/decoders biedt de SielCo EXC18B – RTX18/25 2-9 STL verbinding ongeëvenaarde kwaliteit, betrouwbaarheid en probleemloos onderhoud.
Verkrijgbaar in verschillende frequentie banden met telkens een bandbreedte van 20 Mhz. Verhoog je studio-naar-zender link ervaring met SielCo!
Hoogtepunten
- Direct gesynthetiseerde lokale oscillator met weinig ruis in stappen van 100 kHz.
- Externe programmeerbaarheid van frequentie en vermogen zonder dat er instrumenten nodig zijn.
- Eenvoudig en modulair intern ontwerp voor eenvoudig onderhoud.
- Nauwkeurige tijdbasis, gestabiliseerd in temperatuur.
- Breed instelbereik van ingangs-/uitgangsniveaus direct toegankelijk op het voorpaneel.
- Optionele stereo-encoder van hoge kwaliteit, ook later op locatie installeer baar .
- Optionele stereo decoder van hoge kwaliteit, ook later op locatie installeer baar
- Zeer efficiënte voeding met een hoog bereik ingangsspanning.
- Gehele interne digitale besturing zonder mechanische apparaten.
- Brede en nauwkeurige bewaking en besturing, lokaal of op afstand.
- Wachtwoordbeveiliging op verschillende niveaus van besturing en programmeerparameters.
- Audio- en Mpx-ingangen/uitgangen, gebalanceerd of ongebalanceerd
- Gescheiden RDS/SCA-ingang
- Frequentieafwijking bewaakt op het beeldscherm van de zender
- Ingang voor back-upbatterij met batterijoplader
Frequentiebereik:
200-960 MHz in vooraf in de fabriek ingestelde subbereiken
* 200-220 MHz
* 215-245 MHz
* 240-270 MHz
* 300-340 MHz
* 340-380 MHz
* 400-440 MHz
* 430-470 MHz
* 840-890 MHz
* 890-930 MHz
* 930-960 MHz
- Modulatie: FM, 75 kHz piek 180kF3E in mono 256kF3E in stereo
- Synthesestap: 10 kHz (VHF/UHF) 25 kHz (SHF)
- Frequentiefout: <2,5 ppM 3′ na inschakelen
- RF-uitgangsvermogen: 7W / 15W (215÷960 MHz) 2W / 5W (1,3÷2,5 GHz)
- RF harmonische producten: <-60 dBc, -70 dBc
- RF-achtige producten: <-70 dBc, -80 dBc
- Audio/mpx-ingangsniveau: -3,5 ÷ +12,5 dBm @ ±75 kHz afwijking op vrouwelijke XLR
- Aux-kanaal ingangsniveau (op 10 k ohm): -12,5 ÷ +3,5 dBm @ ±7,5 kHz dev. -24 ÷ -8 dBm @ ±2 kHz dev.
- Zender LF monitor uitgangsniveau: 0 ÷ +10 dBm @ ±75 kHz dev.
- Afwijkingsbegrenzer: tussen 0 en > +7 dB
- Mpx/mono uitgangsniveau: -1,5 ÷ +12 dBm, 0,5dB/stap op mannelijke XLR
- S/N-verhouding: 75 dB >80 typ. mono (30÷20000 Hz. rms) :72 dB >76 typ. stereo
- Pre-emphase tijdconstante: 0 / 50 / 75 µs ±2%
- Modulatievervorming @ 1kHz / 100% dev.: mono :s1% 0,03% typ.stereo, 1ch:s0,30% 0,20% typ.
- Stereo overspraak (standaard): <-50 dB (100 ÷ 5000 Hz)<-45 dB (30 ÷ 15000 Hz)
- Audiokanaalresponsie: 30 Hz ÷ 15 kHz ±0,1dB
- Breedband gedemoduleerde LF-uitgang: 15 Hz ÷ 120 kHz +0,1/-3dB
- Bruikbaar ingangsniveau: -90 ÷ -10dBm (7mV÷70mV)
- Gevoeligheid (nom.): Sin= -90dBm (7mV) mono (S/N=60dB)Sin= -70dBm (70mV) stereo
- Dynamische selectiviteit:>+10dB typ @ öF=300 kHz>+35dB typ @ öF=500 kHz >+45dB typ @ öF=1,0 MHz
- I/O lijnen: RF/LF uitschakelen, Direct pw, In de lucht, Laag veld, Alarm
- RS232 voor bewaking en bediening
- Netvoeding: 90 ÷ 260 Vac 50/60 Hz Tx 45 W @5W / <80W @15W Rx <15W
- Reservebatterij/voeding: 0 ÷ 28,0 V:s2,8A @ 24V (0,4A Rx)
- Temperatuurbereik: 0 ÷ 35 °C -10 ÷ 45 °C max.
- Afmetingen zonder handgrepen: 19″ 2 un. standaard. rek (elk apparaat) 483 x 88 x 320 mm
- Gewicht: 5,5kg (Tx), 5,0kg (Rx)
- Beschrijving
-
SielCo EXC18B – RTX18/25 2-9 STL Verbinding / Studio naar Zender Verbinding
Breid je uitzendmogelijkheden uit met de SielCo EXC18B – RTX18B 2-9 STL-set. Deze set werkt binnen de SHF-omroepband en levert uitzonderlijke STL-verbindingsprestaties. Door gebruik te maken van het befaamde ontwerp van de EXC/RTX18B-serie, die bekend staat om zijn erkenning door de markt, en de geavanceerde digitale besturingstechnologie van de EXC25 FM-zender, wordt topkwaliteit gegarandeerd.
De bediening is binnen handbereik met de EXC18 zender en RTX18B ontvanger, met intuïtieve display- en toetsenbordbediening die zowel lokaal als op afstand toegankelijk is. Profiteer van superieure modulatiekenmerken, minimale ruis en vervorming, een brede passband en optionele stereo codering/decodering. Dankzij de eenvoudige programmeerbaarheid en naadloze compatibiliteit met externe digitale audio-encoders/decoders biedt de SielCo EXC18B – RTX18/25 2-9 STL verbinding ongeëvenaarde kwaliteit, betrouwbaarheid en probleemloos onderhoud.
Verkrijgbaar in verschillende frequentie banden met telkens een bandbreedte van 20 Mhz. Verhoog je studio-naar-zender link ervaring met SielCo!Hoogtepunten
- Direct gesynthetiseerde lokale oscillator met weinig ruis in stappen van 100 kHz.
- Externe programmeerbaarheid van frequentie en vermogen zonder dat er instrumenten nodig zijn.
- Eenvoudig en modulair intern ontwerp voor eenvoudig onderhoud.
- Nauwkeurige tijdbasis, gestabiliseerd in temperatuur.
- Breed instelbereik van ingangs-/uitgangsniveaus direct toegankelijk op het voorpaneel.
- Optionele stereo-encoder van hoge kwaliteit, ook later op locatie installeer baar .
- Optionele stereo decoder van hoge kwaliteit, ook later op locatie installeer baar
- Zeer efficiënte voeding met een hoog bereik ingangsspanning.
- Gehele interne digitale besturing zonder mechanische apparaten.
- Brede en nauwkeurige bewaking en besturing, lokaal of op afstand.
- Wachtwoordbeveiliging op verschillende niveaus van besturing en programmeerparameters.
- Audio- en Mpx-ingangen/uitgangen, gebalanceerd of ongebalanceerd
- Gescheiden RDS/SCA-ingang
- Frequentieafwijking bewaakt op het beeldscherm van de zender
- Ingang voor back-upbatterij met batterijoplader
- Specificaties
-
Frequentiebereik:
200-960 MHz in vooraf in de fabriek ingestelde subbereiken
* 200-220 MHz
* 215-245 MHz
* 240-270 MHz
* 300-340 MHz
* 340-380 MHz
* 400-440 MHz
* 430-470 MHz
* 840-890 MHz
* 890-930 MHz
* 930-960 MHz- Modulatie: FM, 75 kHz piek 180kF3E in mono 256kF3E in stereo
- Synthesestap: 10 kHz (VHF/UHF) 25 kHz (SHF)
- Frequentiefout: <2,5 ppM 3′ na inschakelen
- RF-uitgangsvermogen: 7W / 15W (215÷960 MHz) 2W / 5W (1,3÷2,5 GHz)
- RF harmonische producten: <-60 dBc, -70 dBc
- RF-achtige producten: <-70 dBc, -80 dBc
- Audio/mpx-ingangsniveau: -3,5 ÷ +12,5 dBm @ ±75 kHz afwijking op vrouwelijke XLR
- Aux-kanaal ingangsniveau (op 10 k ohm): -12,5 ÷ +3,5 dBm @ ±7,5 kHz dev. -24 ÷ -8 dBm @ ±2 kHz dev.
- Zender LF monitor uitgangsniveau: 0 ÷ +10 dBm @ ±75 kHz dev.
- Afwijkingsbegrenzer: tussen 0 en > +7 dB
- Mpx/mono uitgangsniveau: -1,5 ÷ +12 dBm, 0,5dB/stap op mannelijke XLR
- S/N-verhouding: 75 dB >80 typ. mono (30÷20000 Hz. rms) :72 dB >76 typ. stereo
- Pre-emphase tijdconstante: 0 / 50 / 75 µs ±2%
- Modulatievervorming @ 1kHz / 100% dev.: mono :s1% 0,03% typ.stereo, 1ch:s0,30% 0,20% typ.
- Stereo overspraak (standaard): <-50 dB (100 ÷ 5000 Hz)<-45 dB (30 ÷ 15000 Hz)
- Audiokanaalresponsie: 30 Hz ÷ 15 kHz ±0,1dB
- Breedband gedemoduleerde LF-uitgang: 15 Hz ÷ 120 kHz +0,1/-3dB
- Bruikbaar ingangsniveau: -90 ÷ -10dBm (7mV÷70mV)
- Gevoeligheid (nom.): Sin= -90dBm (7mV) mono (S/N=60dB)Sin= -70dBm (70mV) stereo
- Dynamische selectiviteit:>+10dB typ @ öF=300 kHz>+35dB typ @ öF=500 kHz >+45dB typ @ öF=1,0 MHz
- I/O lijnen: RF/LF uitschakelen, Direct pw, In de lucht, Laag veld, Alarm
- RS232 voor bewaking en bediening
- Netvoeding: 90 ÷ 260 Vac 50/60 Hz Tx 45 W @5W / <80W @15W Rx <15W
- Reservebatterij/voeding: 0 ÷ 28,0 V:s2,8A @ 24V (0,4A Rx)
- Temperatuurbereik: 0 ÷ 35 °C -10 ÷ 45 °C max.
- Afmetingen zonder handgrepen: 19″ 2 un. standaard. rek (elk apparaat) 483 x 88 x 320 mm
- Gewicht: 5,5kg (Tx), 5,0kg (Rx)
