Beschrijvingrijving

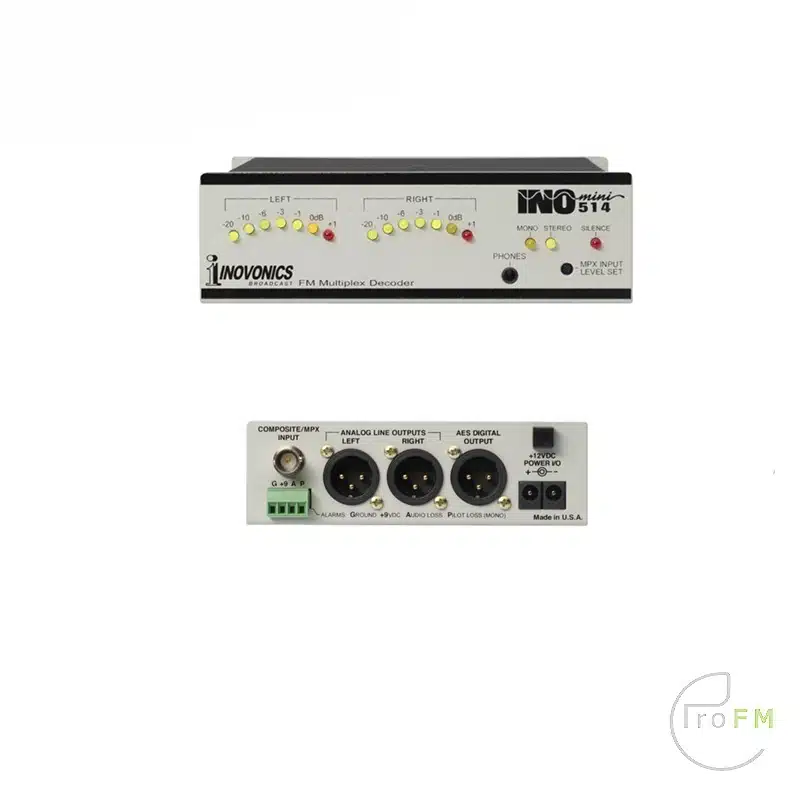

Inovonics 514 INOmini FM Multiplex Decoder
Kenmerken
- Decodeert composiet/MPX-signaal naar L/R-audio
- Analoge L/R- en AES-digitale programmalijnuitgangen
- Nauwkeurige meting op voorpaneel
- Alarmmeldingen op het voorpaneel met ’tallies’ op het achter paneel voor programma-audioverlies (stiltegevoel) en stereopilotverlies (stereo/mono status)
- Voldoet aan het wereldwijde FM ‘piloottoon’-systeem Instelbare 75&mus/50&mus de-emphase
MULTIPLEX (MPX) INVOER
Ongebalanceerd/overbruggend (BNC); 10k ingangsimpedantie; minimaal signaal vereist 0,5V p-p.
L/R ANALOGE LIJNUITGANGEN
Actief gebalanceerd (XLR), 200 ohm bronimpedantie; 4dBu uitgang bij ‘0dB’ op voorpaneelmeter.
AES DIGITALE UITGANG
Transformatorgebalanceerd (XLR), 44,1kHz samplingfrequentie; -6dBFS uitgang bij ‘0dB’ op voorpaneelmeter.
KOPTELEFOONAANSLUITING
3,5 mm (TRS) voor telefoons met lage of hoge frequenties; vast luisterniveau.
PROGRAMMA AUDIO DE-EMPHASIS:
75μs/50μs, geselecteerd met push-on jumpers onder het bovendeksel.
GEDWONGEN MONO WERKING
Ingeschakeld met een push-on jumper onder het bovendeksel.
AUDIOFREQUENTIERESPONS
Volgt geselecteerde de-emphase karakteristiek ±0,5dB, 20Hz tot 15kHz.
GELUID
(ongewogen SNR re: ±75 kHz afwijking):
MONO: ≥72dB; analoog/digitaal
STEREO: ≥70dB; analoog/digitaal
VERSTORING
≤0,05% THD, 20Hz tot 15kHz (analoog/digitaal)
STEREOSCHEIDING
>50dB 20Hz tot 15kHz (analoog/digitaal)
ALARMTALLEN
Individuele open-collector NPN-transistoruitgangen voor Program Audio Loss (beide kanalen) en Pilot Loss (stereo/mono-indicator)
BENODIGD VERMOGEN
12 VDC bij 230 mA. Er wordt een ‘wall-outlet transformator’ (WallWart®) meegeleverd die geschikt is voor de AC-netspanning van de bestemming.
MONTAGEMOGELIJKHEDEN
Een optionele rackadapter accepteert tot drie INOmini-modules in een 1U, 19 inch rackruimte. Als alternatief kan de 514 ook eenvoudig met twee kleine schroeven aan elk handig oppervlak worden bevestigd.
GROOTTE EN GEWICHT
1,6″H x 5,5″B x 5,5″D; 4 lbs. transportgewicht.
