Beschrijvingrijving

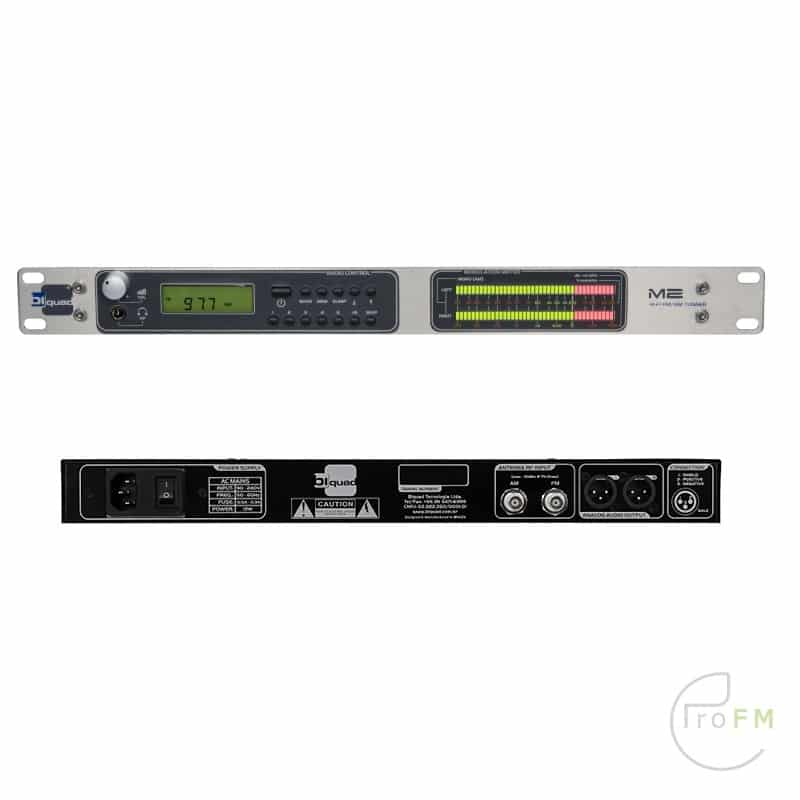

Biquad Tuner M2 Radio AM/FM Ontvanger, Mod Meter.
RADIO TUNER
- Automatisch of handmatig afstemmen;
- FM-antenne: 75 Ohm, ongebalanceerd;
- AM-antenne: 75 Ohm, ongebalanceerd;
- 10 geheugens voor AM / 10 geheugens voor FM;
- Slaapfunctie instelbaar van 10 tot 90 min.
FM-SESSIE
- Frequentiebereik: 87,5 MHz tot 108,0 MHz;
- IF-frequentie: 10,7 MHz;
- Gevoeligheid 30dB: <=10uV;
- S/N voor 1mV: >= 60dB;
- FI Verwerping: >=80dB;
- THD voor 1mV@40KHz afwijking: <=1%;
- Stereoscheiding@1kHz: >=45dB;
- Gevoeligheid automatisch scannen: <=50uV;
- AM-onderdrukking / 1mV ingangsniveau /30%modulatie: >=50dB.
TELEFOONVERSTERKER
- Type: Stereo met volumeregeling op het voorpaneel;
- Minimale impedantie: 8 Ohm;
- Maximumvermogen 8 Ohm: 4W per kanaal;
- Frequentiebereik: 10Hz tot 30kHz (0,1dB).
VU METER
- LED VU met 40 LED’s per balk, 30 groene en 10 rode;
- Meetbereik: 20 tot 150% modulatie:
- Eerste 11 LED’s (20 tot 60% mod) om de 4% modulatie;
- Van 60% tot 100% modulatie, tussenruimte om de 2% modulatie;
- Van 100% tot 150% modulatie, tussenruimte elke 5% modulatie;
- VU digitaal geregeld door microprocessor;
- Piekretentie voor betere leesvisualisatie;
- PPM-meetstandaard – 1,7ms aanval x 650ms afgifte;
- Soorten metingen:
- Meting van het niveau van het rechter- en linkerkanaal in de FM-stereomodus;
- Meting monomodulatieniveau in AM-modus: gemiddelde van positieve piek plus negatieve piek gedeeld door 2
AUDIO-UITGANGEN
- Type: Gebalanceerd stereo +4dBu @ 100% modulatie;
- Impedantie: < 150 Ohm;
- Minimale belastingsimpedantie: >=600 Ohm;
- Aansluitingen: XLR Mannelijk;
- Instelbare de-emphase: 50/75us op audio- en hoofdtelefoonuitgang via een intern configureerbare jumper.
