Inovonics 223 AM Multimode Audio Processor / AM Uitzending

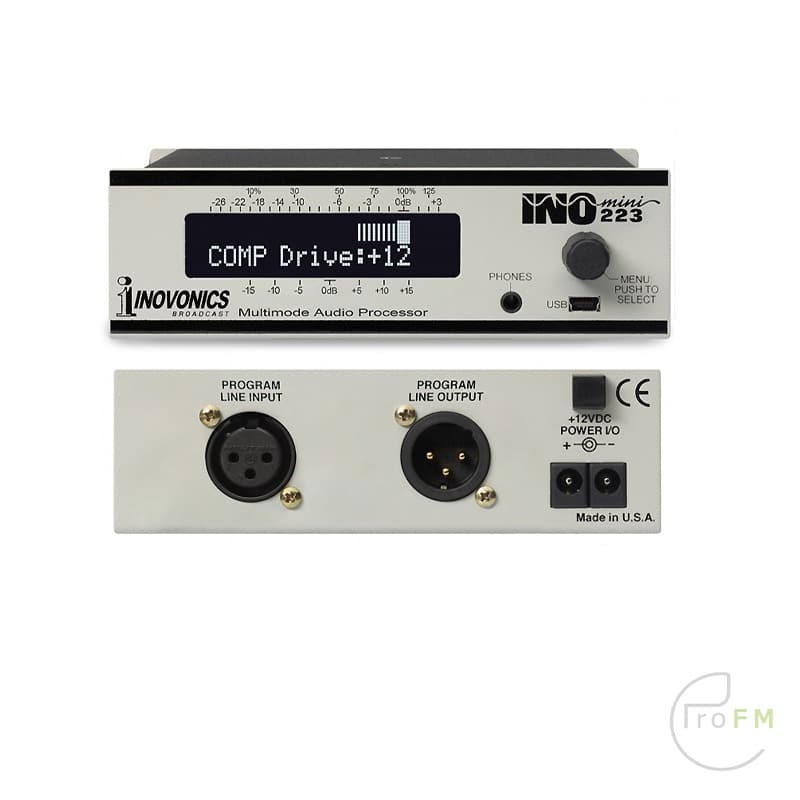

De INOmini 223 van Inovonics is een krachtpatser op het gebied van audioverwerking in een bedrieglijk kleine behuizing. Het veelzijdige DSP-gebaseerde ontwerp kan door de gebruiker worden geprogrammeerd om meerdere uitzendtoepassingen te bedienen zonder afbreuk te doen aan een enkele toepassing. Het apparaat voldoet aan de behoeften van NRSC-conforme AM-uitzendingen met een reeks kantelfrequenties, TIS-adviezen (Traveler’s Information Service), mono LPFM-transmissie en analoge SCA-subdragers.

Een full-range ‘Studio’-modus voldoet aan microfoonverwerking en algemene productiebehoeften. De INOmini 223 heeft AGC met gated en windowed gain, 3 banden instelbare compressie voor dynamisch bereik met selecteerbare crossovers en variabele EQ, en een strakke ‘lookahead’ piekregeling. Pre-emphase, met zijn eigen beschermingsbegrenzing, en overshootgeregelde uitgangsfiltering zijn individueel en specifiek afgestemd op de geselecteerde service.

Kenmerken

• Ideaal voor: US/NRSC AM, wereldwijd AM, kortegolf, US/Euro Monaural FM, TIS en analoge SCA.
• Eenvoudig menu / jog-wheel instellen vanaf het voorpaneel.
• Voert AGC, 3-bands compressie, piekregeling en uitgangsfiltering uit, specifiek voor de geselecteerde toepassing.
• Door de gebruiker instelbare compressie, EQ, begrenzing en programmadichtheid.
• DSP ‘lookahead’ begrenzing biedt strakke piekregeling zonder clippen.
• USB-aansluiting maakt snelle firmware-updates in het veld mogelijk.
• Hoofdtelefoonaansluiting

Bedrijfsmodi
NRSC-compatibele asymmetrische AM-verwerking met 10 kHz, 9 kHz, 7 kHz en 5 kHz (9-polige Cauer) cutoffs
TIS asymmetrische AM-verwerking met 5 kHz (9-polige Cauer) cutoff
FM-verwerking (mono) met 75 μs/50 μs pre-emphasis en 15 kHz (7-polige Cauer) afsnijding.
SCA-verwerking met soepele 5 kHz (6e orde Butterworth) afsnijding
Frequentierespons
20 Hz – 20 kHz, ±0,1 dB in PROOF- en Studio-modi; alle gespecialiseerde toepassingen voldoen aan gespecificeerde afsnijkarakteristieken.

Vervorming
0,02% THD in PROOF-modus.

Signaal-ruis
Beter dan 72 dB onder het beperkte plafondniveau gemeten via een geschikt de-emphasisnetwerk.

Programma lijninvoer
Actief gebalanceerde (XLR) analoge ingang, accepteert nominale lijnniveaus tussen –20dBu en +20dBu.

Programmalijn uitvoer
Actief gebalanceerd (XLR) levert uitgangsniveaus tussen –15dBu en +12dBu, wat overeenkomt met 100% modulatie; 200 ohm resistieve bron. Een schakelaar onder de bovenklep voegt een 20dB-pad in de uitgang voor zenders die een laag ingangsniveau vereisen.

Vertraging
3,5 ms – 4,5 ms, afhankelijk van de geselecteerde toepassing.

Koptelefoon aansluiting
Voorpaneel (TRS) 3,5 mm.

USB poort
Aansluiting op voorpaneel voor firmware-updates.

Meter
Invoer/uitvoer/AGC-versterking/compressie/begrenzing

Alarmen
Knipperende indicatie op het voorpaneel van audioverlies en AGC buiten bereik.

Benodigd vermogen
12 VDC bij 200 mA (2,1 mm x 5,5 mm coaxiaal); Inclusief inline schakelende voeding.

Montage opties
Met een optionele rackadapter kunnen één, twee of drie INOmini-formaateenheden worden gemonteerd in een standaard 19-inch, 1U-rackruimte.

Grootte en gewicht
1,6 inch H x 5,5 inch B x 5,5 inch D 4 lbs. verzendgewicht

Milieu
Continue werking bij omgevingstemperaturen tussen 32ºC/0ºC en 122ºC/50ºC; 0-95% relatieve vochtigheid, niet-condenserend, hoogtes tot 3.048 m/10.000 ft.
