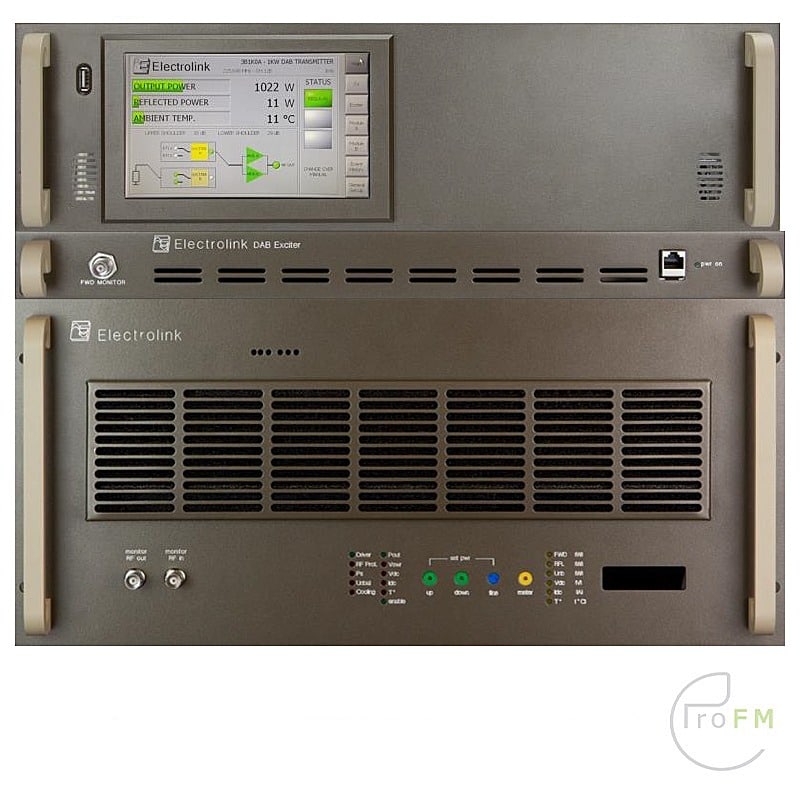

Electrolink 3B1K0A DAB+ Zender 1000 Watt
Compacte DAB-zender voor gebruik van lokale / regionale DAB+ low-scale multiplexen in Nederland, België en het Verenigd Koninkrijk.
Eenvoudige bediening via aanraakscherm. Model met 1000 Watt uitgangsvermogen.
Ingebouwde geavanceerde DAB-modulator, EDI-ingang en GPS-ontvanger.
De nieuwe generatie DAB-lijnen met laag vermogen biedt omroepen van vandaag uitstekende voordelen en kostenbesparingen dankzij de hoge efficiëntie en eenvoudige bediening.
Het kleurenscherm met touchscreen biedt eenvoudige toegang tot alle instelbare parameters die goed beschikbaar zijn via webserver en snmp.
Een professionele oplossing die voldoet aan de behoeften van omroepen, van kleine gemeenschapsradio’s tot grote overheidsnetwerken.
Kenmerken:
- DAB/DAB+ MODULATOR MET UITSTEKENDE SPECIFICATIES
- ZELFSTANDIGE UNIT OP 19″ COMPACT FRAME
- VOLLEDIG BREEDBANDIGE SOLID-STATE VERSTERKERS
- MFN, SFN WERKING
- DIGITALE ADAPTIEVE CORRECTIE
- NAADLOZE INGANGSSCHAKELING (2XETI NI OF NA)
- EDI-INVOER BESCHIKBAAR ALS OPTIE
- INTERNE GPS-ONTVANGER ALS OPTIE VERKRIJGBAAR
- EFFICIËNTE GEFORCEERDE LUCHTKOELING MET LAAG GELUIDSNIVEAU
- AFSTANDSBEDIENING/BEWAKING VIA SNMP/WEB
- GEBRUIKSVRIENDELIJK AANRAAKSCHERM
- EENVOUDIGE INSTALLATIE, OPSTART EN ONDERHOUD
- UITGANGSVERMOGEN 1000 WATT
- verkrijgbaar in 12, 24 of 40 RU FRAME
ALGEMENE SPECIFICATIES
FREQUENTIEBEREIK VHF BII I (174 240 MHz)
STANDAARDEN DAB: EN 300 401 v1.4.1, DMB: EN TS 102 428 v1.1.1
ETI INTERFACE: ETSI TS 300 799 v1.5.1, EDI ENCAPSULATION: TS 102 693
BESCHIKBARE INPUTTEN ETI (NI) & ETI (NA) 2x BNC 75 Ohm, EDI RJ45 (OPTIONEEL)
SPANNING 230 VAC ± 10%, 50/60 Hz
ARBEIDSFACTOR > 0,95
STROOMVERBRUIK 2000W typisch (@1000W)
UITGANG RF-CONNECTOR DIN 7/8 EIA
bedrijfstemperatuur 5°C tot 45°C
VOCHTIGHEID 95% NIET CONDENSEREND
INSTALLATIEHOOGTE TOT 25 00 mt ASML
RF-SPECIFICATIES
RF UITGANGSVERMOGEN MAX 1100 W
DAB STANDEN I, II, III, IV
BESTURINGSNETWERK MFN, SFN
SCHOUDERS > 30 dB
MER > 28 dB
V SWR MAX 1.4 :1
RF-EMISSIE S CONFORM EN 302 077 1 2
FREQUENTIEREFERENTIES
INGEBOUWDE REFERENTIE 10MHz OCXO
EXTERNE REFERENTIE 10MH z , 1PPS
FREQUENTIEBESTENDIGHEID BETER DAN 1×10 ¯⁹ (PERIODE 24 uur)
GPS-ONTVANGER AAN BOORD VERKRIJGBAAR ALS OPTIE
SYSTEEM VOOR AFSTANDSBEDIENING EN BEWAKING
ETHERNET, WEBSERVER EN SNMP
BESCHIKBARE OPTIES
- EDI INVOER
- SATELLIETINGANG
- GPS-ONTVANGER AAN BOORD
