AVT MAGIC ACX Dante® WAN Bridge

Bel ons voor de prijs

AVT MAGIC ACX Dante® WAN Brige

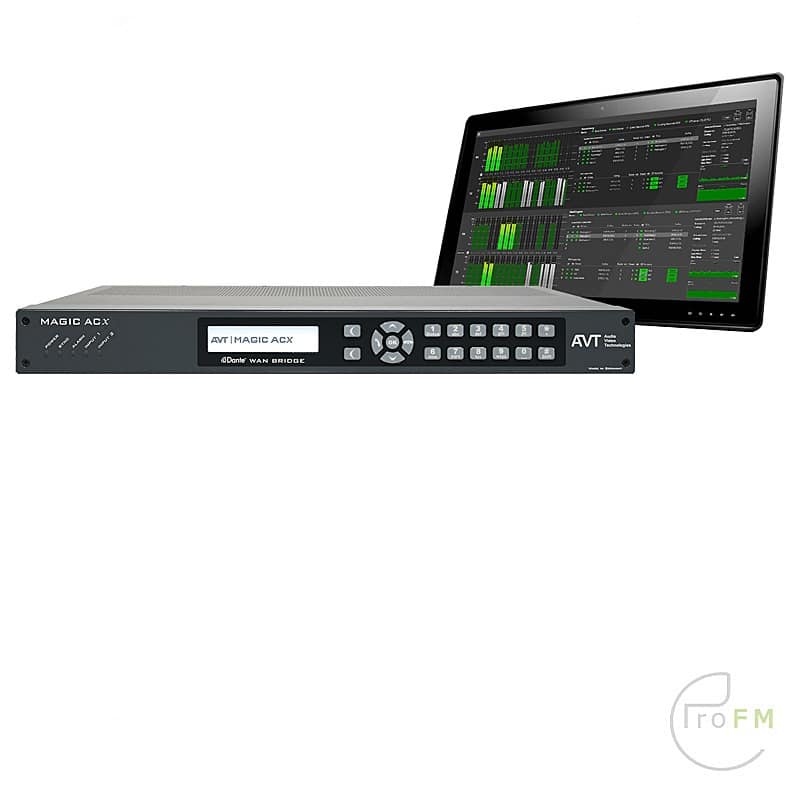

Het meerkanaals PCM-systeem MAGIC Dante® WAN Bridge maakt de overdracht van maximaal 32 ongecomprimeerde audiosignalen via wide area networks (WAN) mogelijk.

Categorie: SKU: 633 Tag:

Beschrijvingrijving

AVT MAGIC ACX Dante® WAN-Bridge

Het meerkanaals PCM-systeem MAGIC Dante® WAN Bridge maakt de overdracht van maximaal 32 ongecomprimeerde audiosignalen via wide area networks (WAN) mogelijk.
Standaard zijn er 8 Dante® kanalen beschikbaar en deze kunnen via een software-upgrade worden uitgebreid naar 16, 24 of 32 kanalen.

De audioverbinding voor de audio in-/uitgangen wordt geleverd door de geïntegreerde 32-kanaals Dante® interface, die redundante GbE interfaces heeft en natuurlijk ook AES67 ondersteunt.

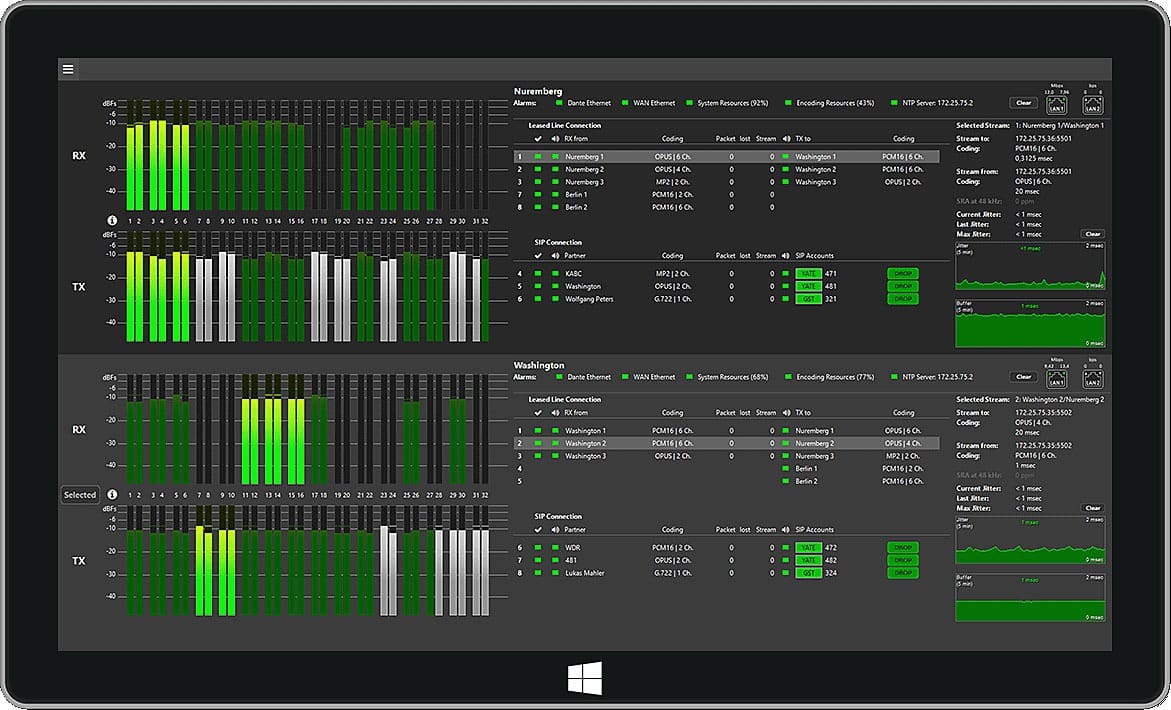

De comfortabele besturingssoftware maakt het beheer van maximaal 10 systemen mogelijk, inclusief grafische bewaking, en kan vanaf maximaal 5 werkplekken tegelijk worden bediend.
Het display aan de voorkant van het systeem toont ook essentiële informatie over de status van de transmissie.

Functies:
De codering gebeurt via PCM16 / PCM24.
Aangezien de maximale latentie van Dante in wide area netwerken beperkt is, verhinderen hoge jitter en mogelijke klokverschillen tussen zender en ontvanger een betrouwbare transmissie.
De MAGIC ACX Dante® Wan Bridge lost deze problemen op met een jitterbuffer inclusief automatische modus en intelligente sample rate adaption (SRA).

Kenmerken:

  • Tot 32 audiokanalen via Dante®
  • Compatibel met AES67
  • PCM16 / PCM24
  • 48 kHz Bemonsteringsfrequentie
  • Automatische aanpassing van de bemonsteringssnelheid
  • Jitterbuffer bis 500 ms
  • Detectie audiosignaal
  • 2 x 100 Mbit/s Ethernet
  • 8 x TTL GPIO / 8 x Relais
  • VLAN/QoS-ondersteuning
  • SNMP v1, v2c
  • Intern logbestand van het systeem
  • Optionele redundante voeding
  • Comfortabele beheersoftware voor Windows
  • Technische gegevens Lijninterfaces: 2 x LAN
  • Coderingsalgoritmen: PCM 16/24 Optioneel: G.722 MPEG Laag 2 Opus
    Bemonsteringsfrequenties 48 kHz (44,1 kHz op aanvraag)
  • Gegevenssnelheden: 64 – 36,864 kbit/s
  • AoIP-kanalen: 32 x RX/TX Dante® (native) 32 x AES67 (8 streams)
  • Beveiligd streamen voor IP-huurlijnmodus: Ja
  • Besturingsinterface: GPIO (8 x TTL, 8 x relais) 2 x LAN
  • TTL-interface (GPIO): 6 x Ingang/Uitgang, programmeerbaar SUB-D 25-pins
  • Relaiscontacten: 6 x NC/NO, programmeerbaar SUB-D 25-pins
  • Voeding: 100 – 230 V + 5V tafelvoeding (optioneel)

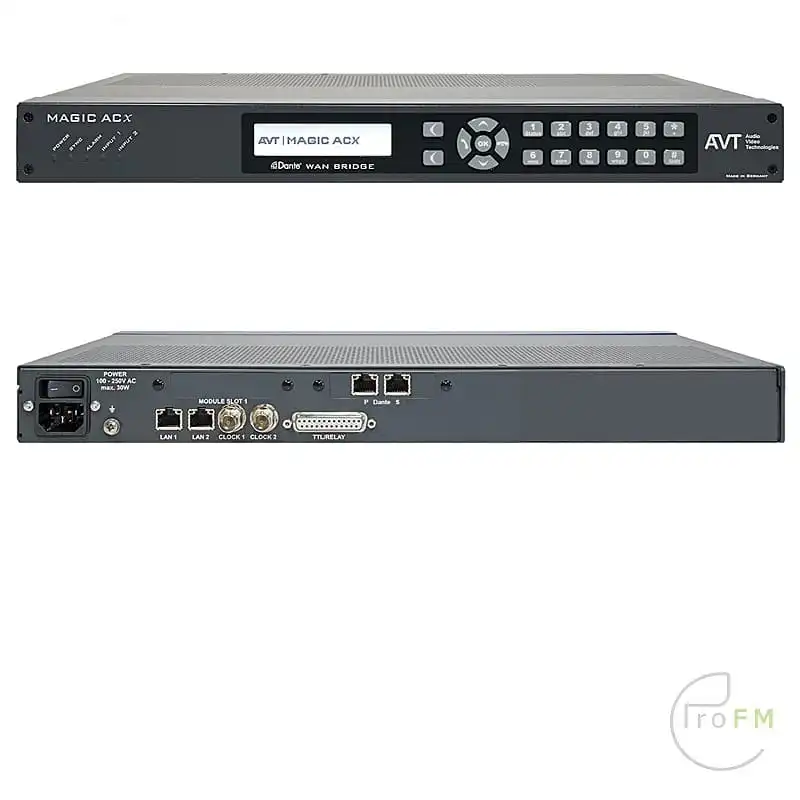

  • Afmetingen: 19″, 1U

Video

Beschrijving

AVT MAGIC ACX Dante® WAN-Bridge

Het meerkanaals PCM-systeem MAGIC Dante® WAN Bridge maakt de overdracht van maximaal 32 ongecomprimeerde audiosignalen via wide area networks (WAN) mogelijk.
Standaard zijn er 8 Dante® kanalen beschikbaar en deze kunnen via een software-upgrade worden uitgebreid naar 16, 24 of 32 kanalen.

De audioverbinding voor de audio in-/uitgangen wordt geleverd door de geïntegreerde 32-kanaals Dante® interface, die redundante GbE interfaces heeft en natuurlijk ook AES67 ondersteunt.
De comfortabele besturingssoftware maakt het beheer van maximaal 10 systemen mogelijk, inclusief grafische bewaking, en kan vanaf maximaal 5 werkplekken tegelijk worden bediend.
Het display aan de voorkant van het systeem toont ook essentiële informatie over de status van de transmissie.

Functies:
De codering gebeurt via PCM16 / PCM24.
Aangezien de maximale latentie van Dante in wide area netwerken beperkt is, verhinderen hoge jitter en mogelijke klokverschillen tussen zender en ontvanger een betrouwbare transmissie.
De MAGIC ACX Dante® Wan Bridge lost deze problemen op met een jitterbuffer inclusief automatische modus en intelligente sample rate adaption (SRA).

Kenmerken:

  • Tot 32 audiokanalen via Dante®
  • Compatibel met AES67
  • PCM16 / PCM24
  • 48 kHz Bemonsteringsfrequentie
  • Automatische aanpassing van de bemonsteringssnelheid
  • Jitterbuffer bis 500 ms
  • Detectie audiosignaal
  • 2 x 100 Mbit/s Ethernet
  • 8 x TTL GPIO / 8 x Relais
  • VLAN/QoS-ondersteuning
  • SNMP v1, v2c
  • Intern logbestand van het systeem
  • Optionele redundante voeding
  • Comfortabele beheersoftware voor Windows
Specificaties
  • Technische gegevens Lijninterfaces: 2 x LAN
  • Coderingsalgoritmen: PCM 16/24 Optioneel: G.722 MPEG Laag 2 Opus
    Bemonsteringsfrequenties 48 kHz (44,1 kHz op aanvraag)
  • Gegevenssnelheden: 64 – 36,864 kbit/s
  • AoIP-kanalen: 32 x RX/TX Dante® (native) 32 x AES67 (8 streams)
  • Beveiligd streamen voor IP-huurlijnmodus: Ja
  • Besturingsinterface: GPIO (8 x TTL, 8 x relais) 2 x LAN
  • TTL-interface (GPIO): 6 x Ingang/Uitgang, programmeerbaar SUB-D 25-pins
  • Relaiscontacten: 6 x NC/NO, programmeerbaar SUB-D 25-pins
  • Voeding: 100 – 230 V + 5V tafelvoeding (optioneel)
  • Afmetingen: 19″, 1U
Video

Video

Aanvullende informatie

Gewicht 7 kg
Dimensies 55 × 45 × 15 cm

Merk

AVT
