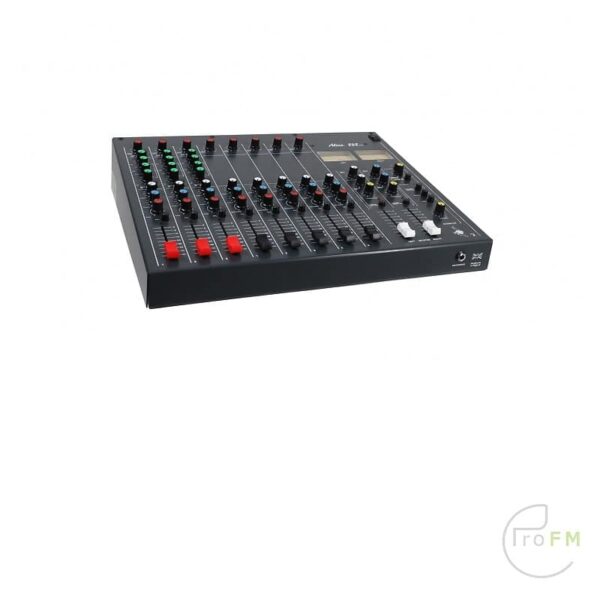

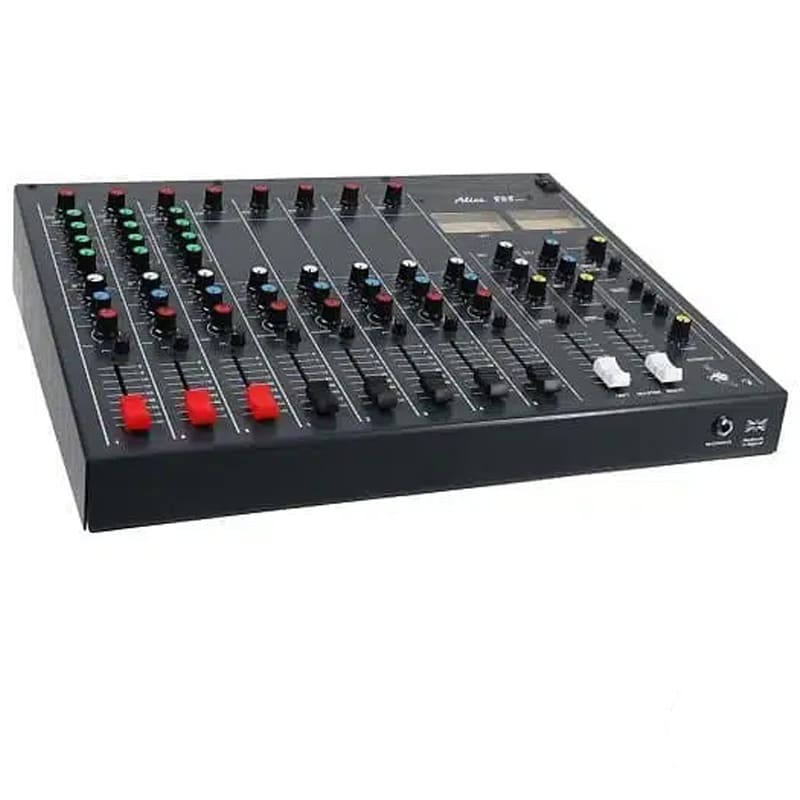

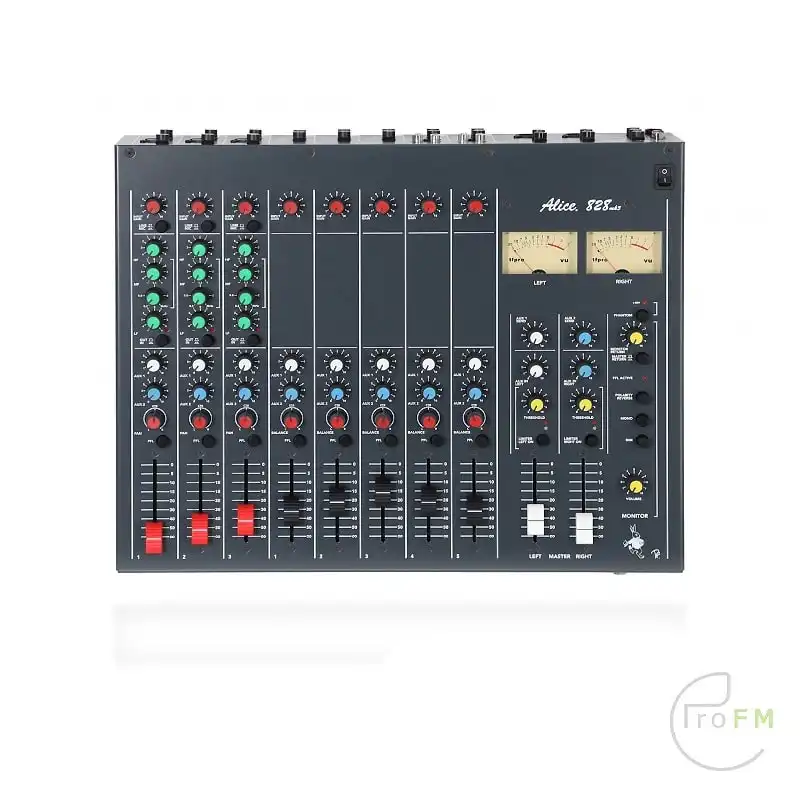

Alice 828 Mk3 Radio Mengtafel

De mengkraan uit de 828-serie ging in 1976 in productie in de Alice-fabriek in Windsor en de laatste werd daar gemaakt in 1986. De Mk3 werd in 2019/20 ontworpen door Ted Fletcher en de productie start in augustus 2021. Het duurde maar 43 jaar voordat de MK3-versie werd gemaakt!

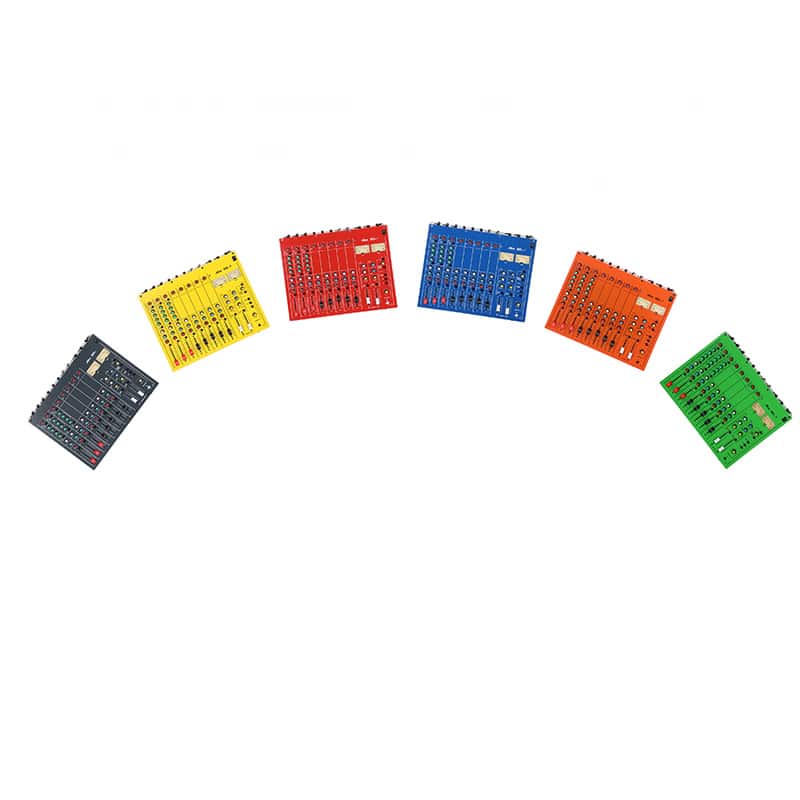

Naast het standaard gun metal grijs hebben we 10 limited edition versies gemaakt met standaard relais op alle drie de microfoonkanalen. Ze zijn verkrijgbaar in 5 kleuren: Chilli Red, Tango Orange, Midnight Blue, Kawasaki Green & Banana Yellow. Microfoon en mono lijningangen en lijnuitgangen zijn gebalanceerd met transformator. Drie microfooningangen met fantoomvoeding van 48 V. Vijf stereo line-ingangen (waarvan twee standaard met line/RiAA-versterking). Microfoonpositie één heeft een monitoruitschakeling en een relais voor afstandsbediening via de 9-pins D-Sub.

De ALICE 828 Mk3 is verkrijgbaar in drie standaardmodellen:
1. 828 – 3 mono microfoon-/lijningangen, 5 stereo lijnkanalen (2 met RIAA-voorversterkers), 2 uitgangsgroepen, VU-meters, faderelektronische microschakelaar voor L.S. demping op kanaal
2. 828-8 – 8 mono microfoon-/lijnkanalen, 2 uitgangsgroepen, VU-meters.
3. 828-12 – 12 mono microfoon-/lijningangen, 2 uitgangsgroepen, VU-meters.

Mono/Mic-Line-kanalen
Elk monokanaal heeft twee gebalanceerde ingangen.

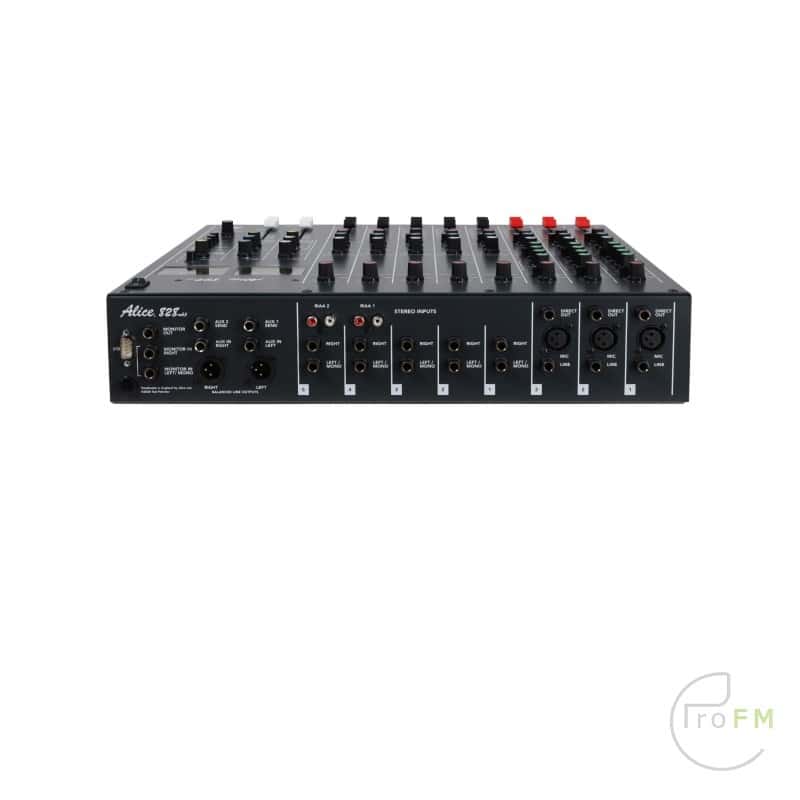

De microfooningang is een standaard 3-polige XLR female socket (pin 1 ground, 2 hot & 3 cold signal), en de lijningang is gebalanceerd met hoge impedantie via een standaard 1/4″ connector.
(6,35 mm) 3-polige stekkeraansluiting.
Een drukknopschakelaar selecteert de gewenste ingang en de traploze draaibare versterkingsregeling heeft een bereik van 50dB bij mic. en 24dB op lijn.
De equalizer heeft HF en LF boost en cut en een zeer handige MF sectie waarmee de frequentie van een boost of cut over een groot bereik kan worden gevarieerd (zie
SPECIFICATIE). Met een drukknopschakelaar kan de equalizer-sectie indien nodig volledig worden omzeild.

Stereo lijnkanalen
Het 828 stereokanaal is een ontwerp voor twee doeleinden, met een compacte RIAA stereo voorversterkersectie op stereokanalen 4 en 5. Deze is toegankelijk via phono-aansluitingen, zodat een magnetisch phonopatroon rechtstreeks op de mixer kan worden aangesloten. Twee mono jackaansluitingen zijn voorzien op elk stereokanaal om toegang te geven tot het kanaal op lijnniveau, dit laatste is bedraad via breekcontacten in de aansluitingen zodat
Het aansluiten van een line level signaal verbreekt de verbinding met de voorversterker (op kanalen 4 en 5).
Op stereokanalen 1, 2 en 3 schakelt de onderste aansluiting over naar ‘mono’ als er geen verbinding is met de bovenste aansluiting.
De traploze roterende ingangsversterkingsregeling heeft een bruikbaar bereik van ongeveer 24dB; de twee aux-uitgangen zijn mono-afgeleid.
De balansregelaar heeft een bereik van ±6dB; het kanaal heeft een mono-afgeleide PFL en een stereofader.

Groepen
De twee uitgangsgroepen hebben elk een lijningang via een roterende versterkingsregeling, aangeduid als ‘aux in L & R’.
Elke groep heeft een eenvoudige maar uiterst effectieve piekbegrenzer, met individuele drempel- en ‘aan’-regelaars en LED’s die de status aangeven.
Er zijn twee aux-uitgangen, een pre-fader (aux 1) en een post (aux 2). De output master send-regelaars bevinden zich boven de groepsfaders. De linkergroep heeft de master aux 1-bediening en de rechtergroep de master aux 2-bediening.
Met een pan-knop kan elk kanaal in stereomodus worden ingesteld tussen de twee uitgangsgroepen, en een vergrendelbare drukknopschakelaar verbindt de pre-fader met de andere uitgangsgroepen.
kanaalsignaal naar het monitorgedeelte. De 60 mm geleidende kunststof trackfader is op kanaal 1 voorzien van een elektronisch gestuurde microschakelaar voor het activeren van mutingsystemen, rode lampjes enzovoort. Een mono post-fader directe lijnuitgang is beschikbaar op een standaard 1/4″ (6,35 mm) 2-polige j

UITGANG NIVEAUS
– Hoofd- en Aux-uitgangen, 0 VU produceert dBu (0,775 volt)
– Max. uitgang> +18 dBu (6 volt)
– Directe monokanaaluitgangen, nominaal -6db

ABSOLUTE MAXIMALE WINST
– Mic ingang 80dB
– Monolijn 38dB
– Stereo Lijn 32dB

FREQUENTIERESPONS
– + 1, – 2dB 20Hz tot 20kHz

VERSTORING
– Binnen 0,1% T.H.D. bij OdBu-uitgang van 40Hz tot 15kHz

GELUID
– Mic. bij 70dB versterking, 128dB onder 200 ohm input RMS 20Hz -20kHz
– Lijn 80dB onder hoog ingangsniveau bij 1kHz

EQUALIZER PARAMETERS
– HF ±15dB bij 10 kHz Shelving (Baxandall)
– MF ±15dB van 700Hz tot 4kHz ‘Q’ ongeveer. 1.4
– LF ±15 dB bij 60 Hz Afscherming (Baxandall)

PARAMETERS BEGRENZER
– Verhouding ca. 12:1, drempel variabel tot -6 dBu

KRACHT
– 95 – 250v AC @ 50/60Hz, 5vA
– Geleverd met een UK 13 amp stekker (voorzien van 2 amp zekering) en
2 meter flex

SIZE
– 460 x 360 x 115 mm (18″ x 14″ x 4,5″)

GEWICHT
– 7,4 kg
