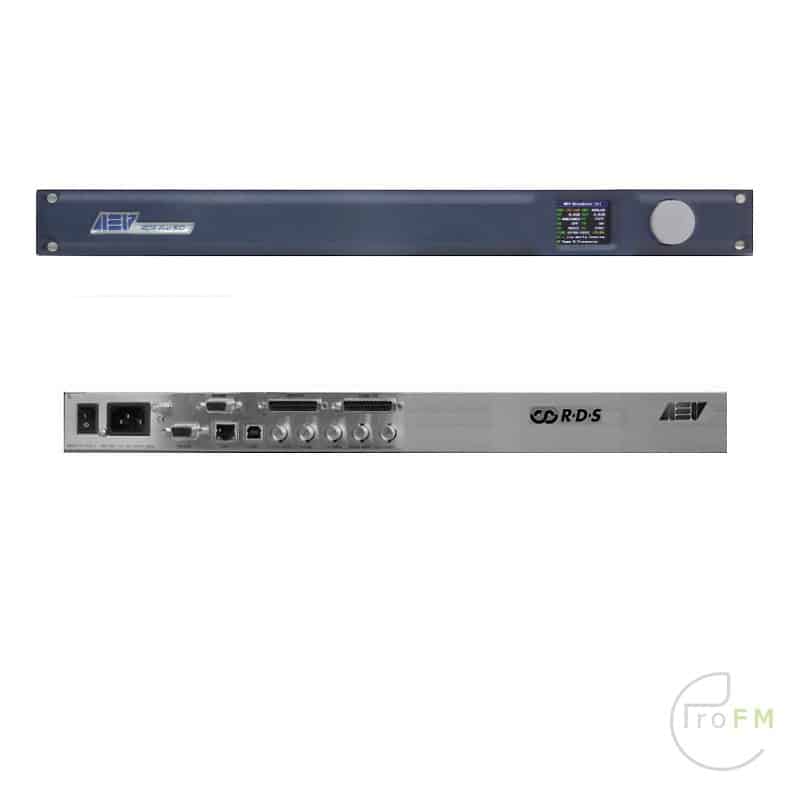

AEV RDS Evo RDS Encoder

De RDS Evo is ook volledig uitgerust met een RDS signaal decoder; via dit onderdeel is het mogelijk om de gegevens van een extern RDS signaal te decoderen, te beslissen welke gegevens moeten worden bewaard en welke lokaal moeten worden aangepast, en vervolgens het RDS pakket te regenereren om aan de lokale FM zender te leveren. Met de RDS decoder kan ook de PI code in het externe RDS signaal worden gecontroleerd. Als de PI  code afwijkt van de geprogrammeerde code, is het mogelijk om de uitwisseling tussen het externe MPX signaal en het intern gegenereerde signaal te activeren.

De GPO poort brengt de status van de ingangen van de RDS encoder naar buiten, voor een eenvoudige interface met de telemetrie van de zender. De RDS encoder kan via ethernet bediend worden dankzij de interne webserver, deze oplossing bevrijdt de gebruiker van de installatie via pc software bovendien kan de webserver ingesteld worden als CLIENT, in geval van opname in een LAN-netwerk, of als SERVER, als je een pc rechtstreeks wilt aansluiten met een ethernetnetwerkkabel.

Het is mogelijk om een wachtwoord te activeren dat de toegang tot de RDS encoder te beperkt, zodat onbevoegd personeel de instellingsparameters niet kan wijzigen.

RDS GENERATOR:
RDS-signaal: Standaard gespecificeerd. EBU Doc. Tech. 3244-E en Cenelec En 50067
Codering: Differentieel en Bifase
Modulatie DSB-onderdrukte draaggolf
Frequentie 57 kHz
Centrale frequentie (RDS-draaggolffrequentie): 57 kHz ± 6 Hz
Bandbreedte ± 2,4 KHz (bij -60 dB)
RDS injectie in MPX signaal – oneindig ÷ – 16 dB
RDS-uitgangsniveau 0 – 500 mVpp bereik
RDS Pilot (57 kHz) Carrier Fase Instelling: Als het niet van voren wordt gedaan, zal het in (ten opzichte van mpx pilot referentie) minimum 0° – 90° zijn.
Ingangsimpedantie >600 Ω
Uitgangsimpedantie <100 Ω
Connector BNC geaard aan chassis
Gegevenssynchronisatie
Eindinterface: LAN
Gegevensinvoer Full duplex
Aansluiting RJ45
RDS Gegevensbeheer Microprocessorgestuurd 128 Kbyte
Niet-vluchtig geheugen RAM-gegevens 20 jaar bewaard
Configuratiesoftware Ingebedde webserver & speciale software
Configuratie/bewaking SNMP
Verbinding met automatiseringssoftware TCP/IP
Communicatiepoort Ethernetpoort
Externe logische I/O MS, TA, RDS UIT Cmos-niveau
Aansluiting 15-polig subminiatuur kanon vrouwelijk

Algemene gegevens
Benodigd vermogen 87 ÷ 265 VAC 50 ÷ 60 Hz
Verbruik 8 VA
Afmeting (BxHxD) 48,3 x 24 x 4,4 cm 1 stellingeenheid
Gewicht 2,5 kg. (5,5 Lbs)
Bedrijfstemperatuur. 0 ÷ 50° C
